Dostupnosť: Dostupné
Odosielame do: 48 hodín
Prepravné náklady: od 0.00 €
Katalógové číslo: 10602-FL
Kód výrobcu: 6040-FL
Skladové zásoby:
Kod EAN: 5907052595322
Stav produktu: Nové
Kompaktná rezačka MAX s priechodným stolom, hlavou Au3Tech A130M a chladičom CWFL-1500.
Vytvorte technické prvky, značky a diely krytu na vlastnom rezacom stroji FIBER. Laserová technológia vám dáva slobodu pri implementácii kontúr, otvorov a usporiadaní niekoľkých detailov v jednom projekte.

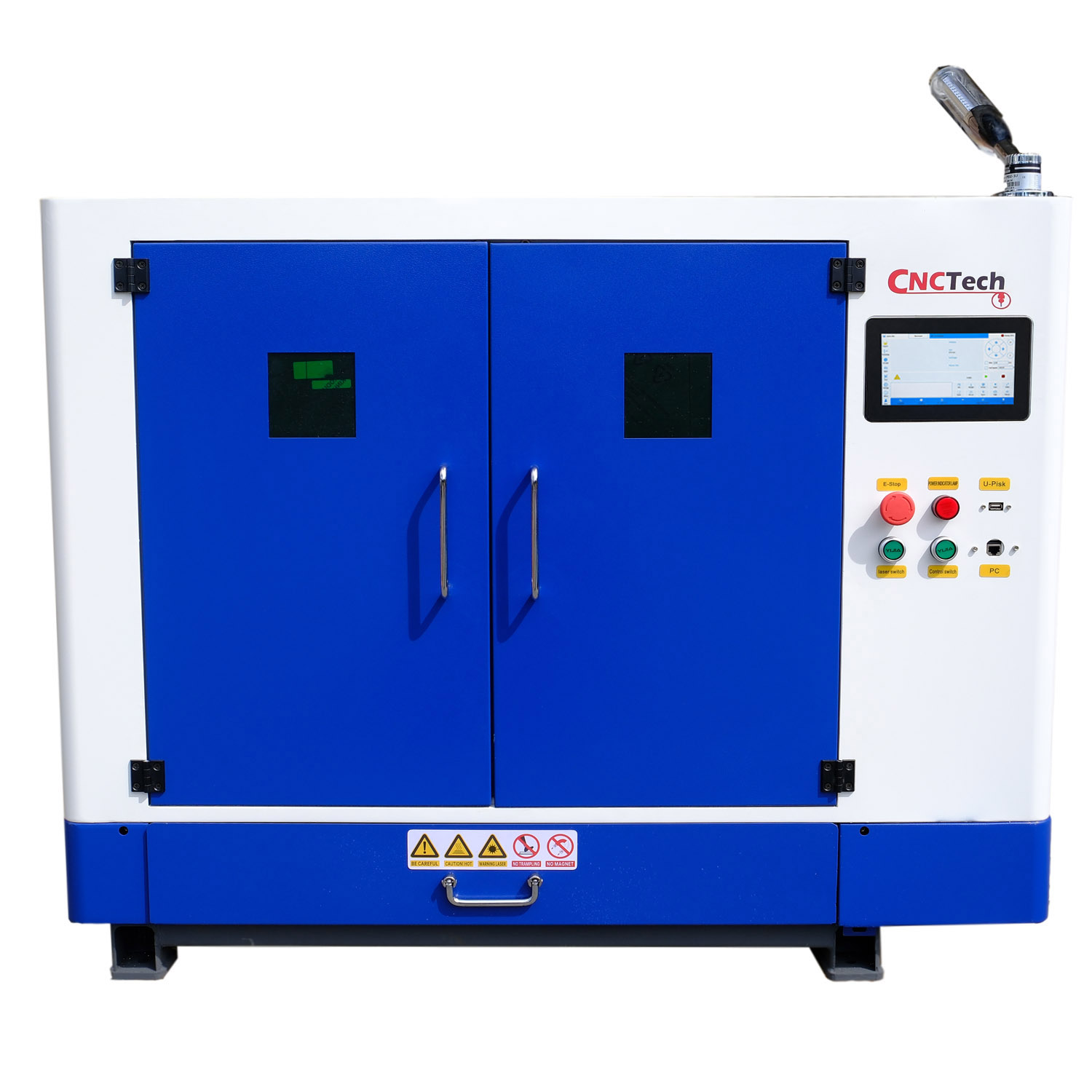

LT-4060 je uzavretý laserový rezací stroj FIBER pre prácu na malých a stredne veľkých kovových detailoch. Optický výkon 1500 W a pole 600 × 400 mm vám umožňujú pripraviť značky, panely, kľučky, prvky puzdra a krátke série dielov. Stroj používa zdroj MAX MFSC-1500C, hlavu Au3Tech A130M a ovládanie MCC100 so NexCut X1. Hlava má manuálne nastavenie zaostrenia a Live Focus pre sledovanie výšky nad plechom. Krokový pohon X/Y a servo Z spolupracujú v kompaktnom dizajne s lineárnymi vedeniami.
Vlastné rezanie kovov otvára možnosť výroby prototypov, krátkych sérií a aktuálnych zákaziek. Máte kontrolu nad geometriou projektu a organizáciou práce v závode.

MAX MFSC-1500C je zdroj v kontinuálnom režime s nominálnou vlnovou dĺžkou 1080 nm a vodným chladením. Toto je dobrý smer pre reklamné štúdio, prototypovú dielňu a závod vyrábajúci technické diely.
Hlava A130M je vybavená QBH konektorom, prachotesným dizajnom a vymeniteľnou spodnou ochrannou šošovkou. Vymeniteľná ochranná šošovka a prachotesný dizajn robia hlavu praktickou pre každodenné úlohy.
Ozubený stôl nožov obmedzuje styčnú plochu podpier s plechom. Výsuvná zásuvka uľahčuje zber drobného odpadu a usporiadanie ďalšej dávky detailov.
Dotykový panel poskytuje prístup k navádzaniu, manuálnemu pohybu osí, plynu, laserovému ovládaniu, importu projektu a spusteniu úloh. Ide o pohodlné riešenie pre časté zmeny geometrie a krátkosériovú výrobu.
Krokové motory Leadshine pracujú v osiach X/Y a servopohon pracuje v osi Z. Získate stanicu pre obrysy, otvory a rozmiestnenia plechových dielov.
Chladič CWFL-1500 je súčasťou zostavy a rieši chladenie lasera a optiky. Zdroj, hlavu a chladenie máte zladené do jednej výrobnej stanice.
Diely na overenie návrhu a následné verzie projektu.
Rukoväte, panely, konzoly a prvky krytu.
Plakety, znaky a ozdoby vyrobené z kovu.
MAX MFSC-1500C je zdroj v kontinuálnom režime s nominálnou vlnovou dĺžkou 1080 nm a vodným chladením. Optická sila 1500 W je jedným z parametrov konfigurácie rezania kovov. Zdroj MAX poskytuje energiu pre laserové rezanie plechu. Kompaktný stroj kombinuje optickú silu s pohodlným formátom pre malé obrobky.
Toto je dobrý smer pre reklamné štúdio, prototypovú dielňu a závod vyrábajúci technické diely.

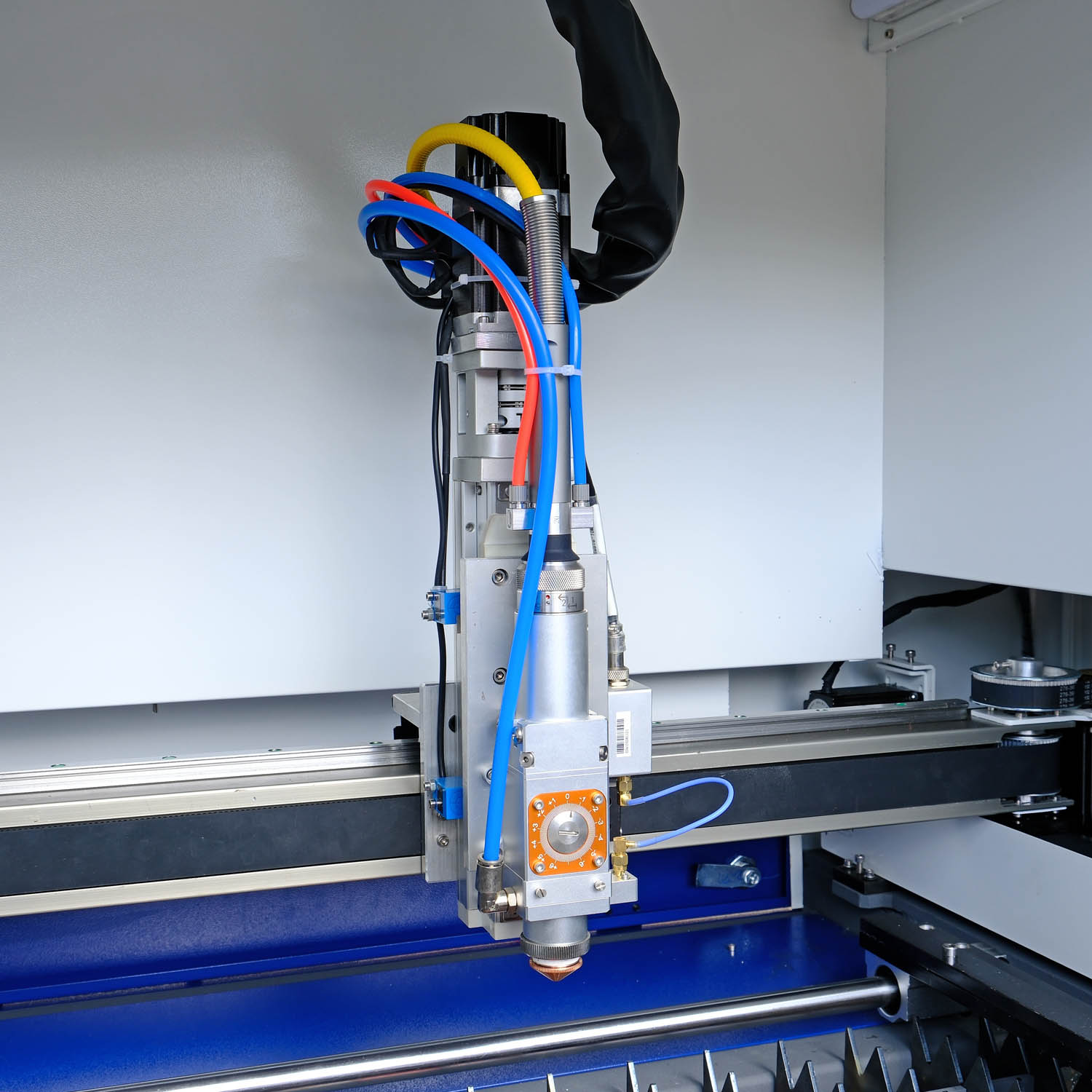

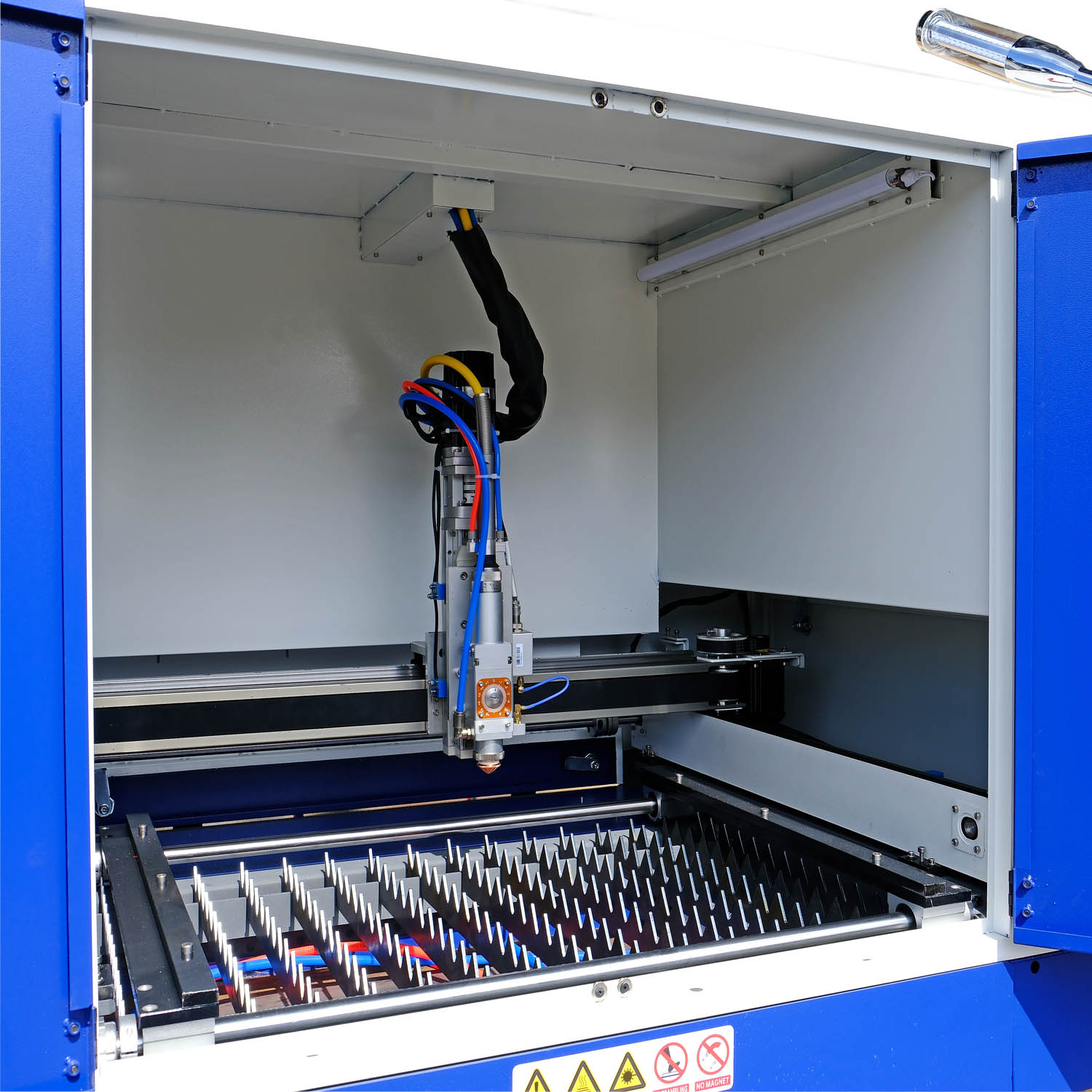

Hlava A130M je vybavená QBH konektorom, prachotesným dizajnom a vymeniteľnou spodnou ochrannou šošovkou. Zaostrovací bod sa nastavuje manuálne pomocou gombíka v rozsahu od −7 do +7 mm. Manuálne nastavenie zaostrenia umožňuje prispôsobiť ohnisko plechu. Live Focus počas procesu sleduje výšku hlavy.
Vymeniteľná ochranná šošovka a prachotesný dizajn robia hlavu praktickou pre každodenné úlohy.

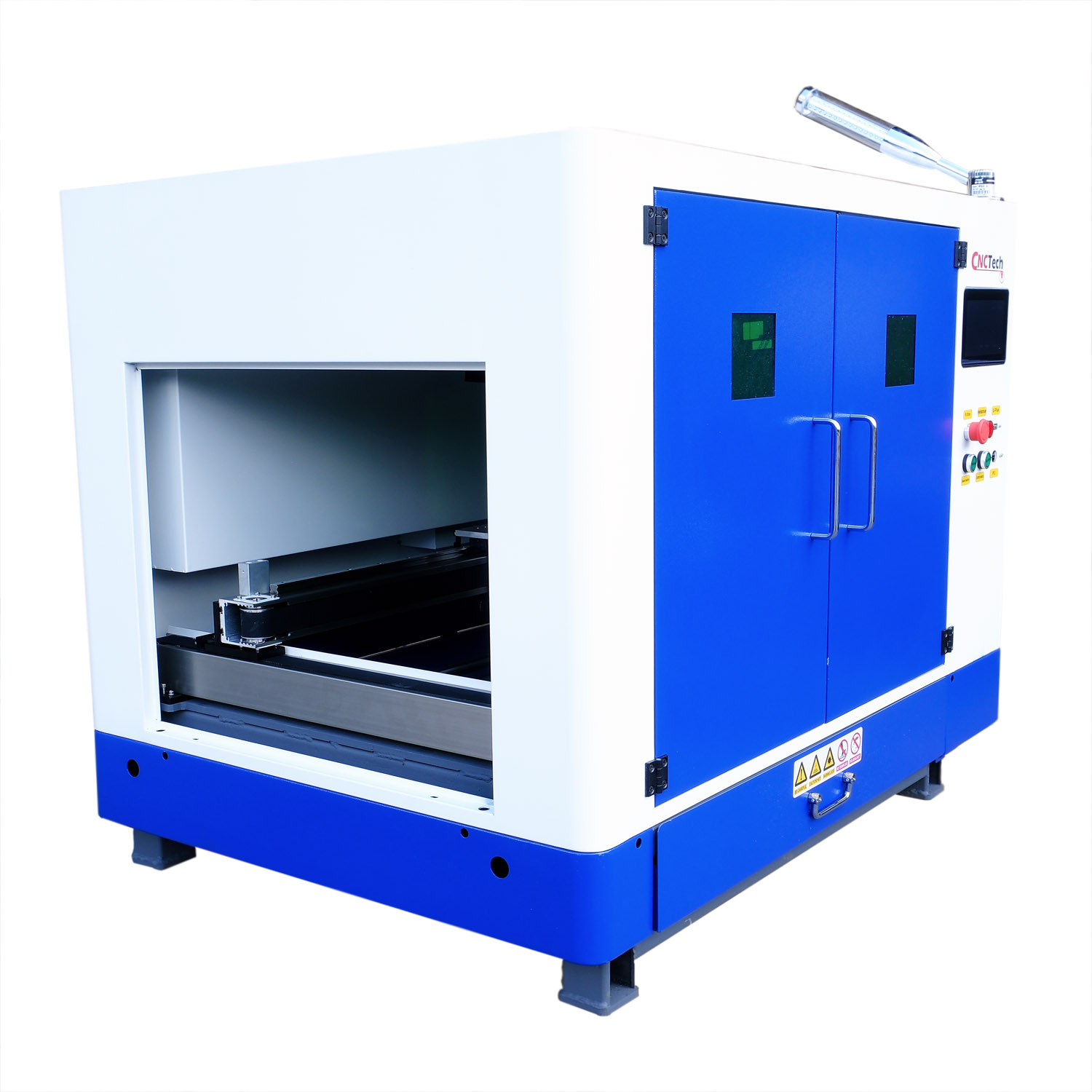

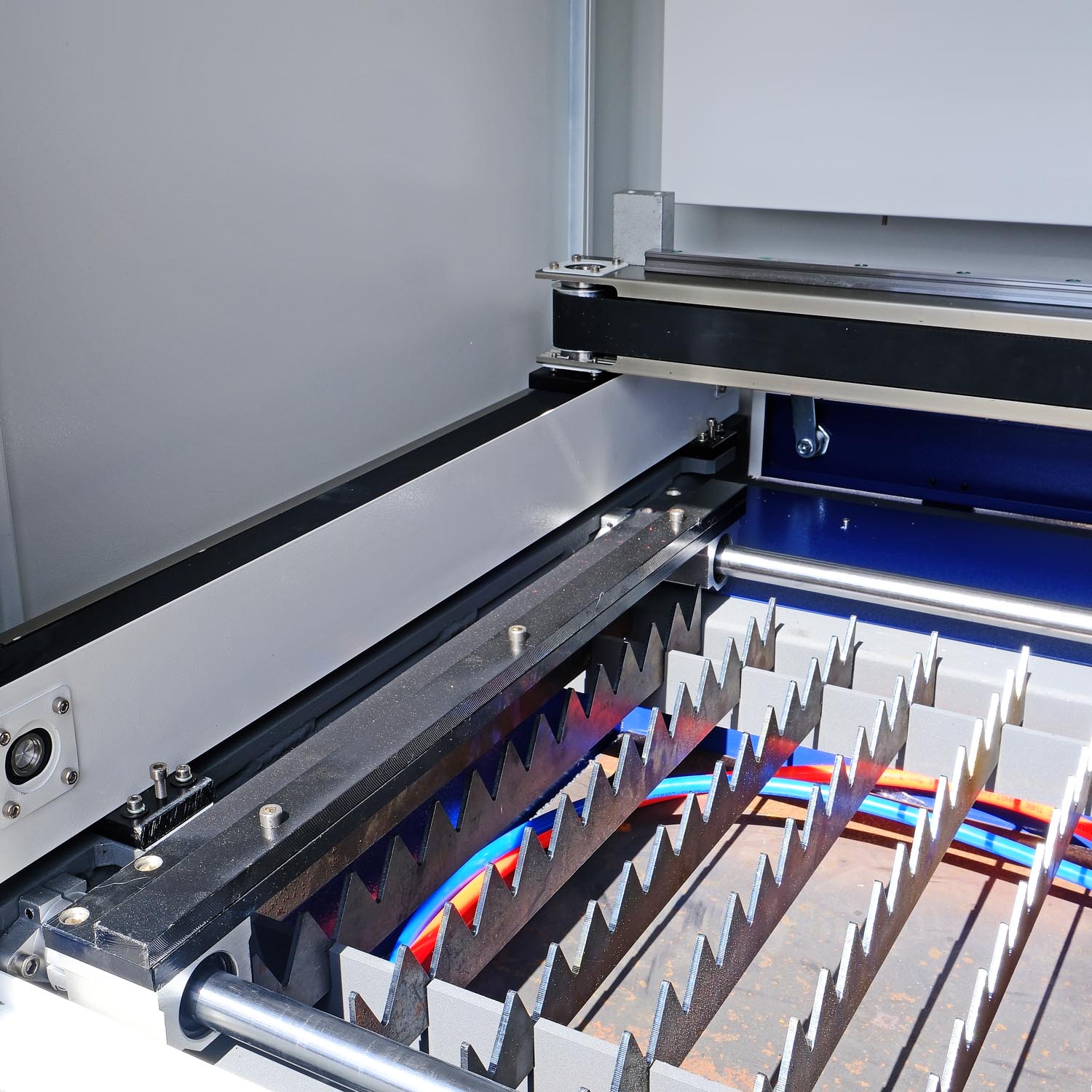

Ozubený stôl nožov obmedzuje styčnú plochu podpier s plechom. Prechod umožňuje posúvať list za vnútro puzdra a presúvať ho medzi úlohami. Prechod umožňuje manipuláciu s dlhším plechom po častiach a stôl nožov podopiera materiál v poli rezu.

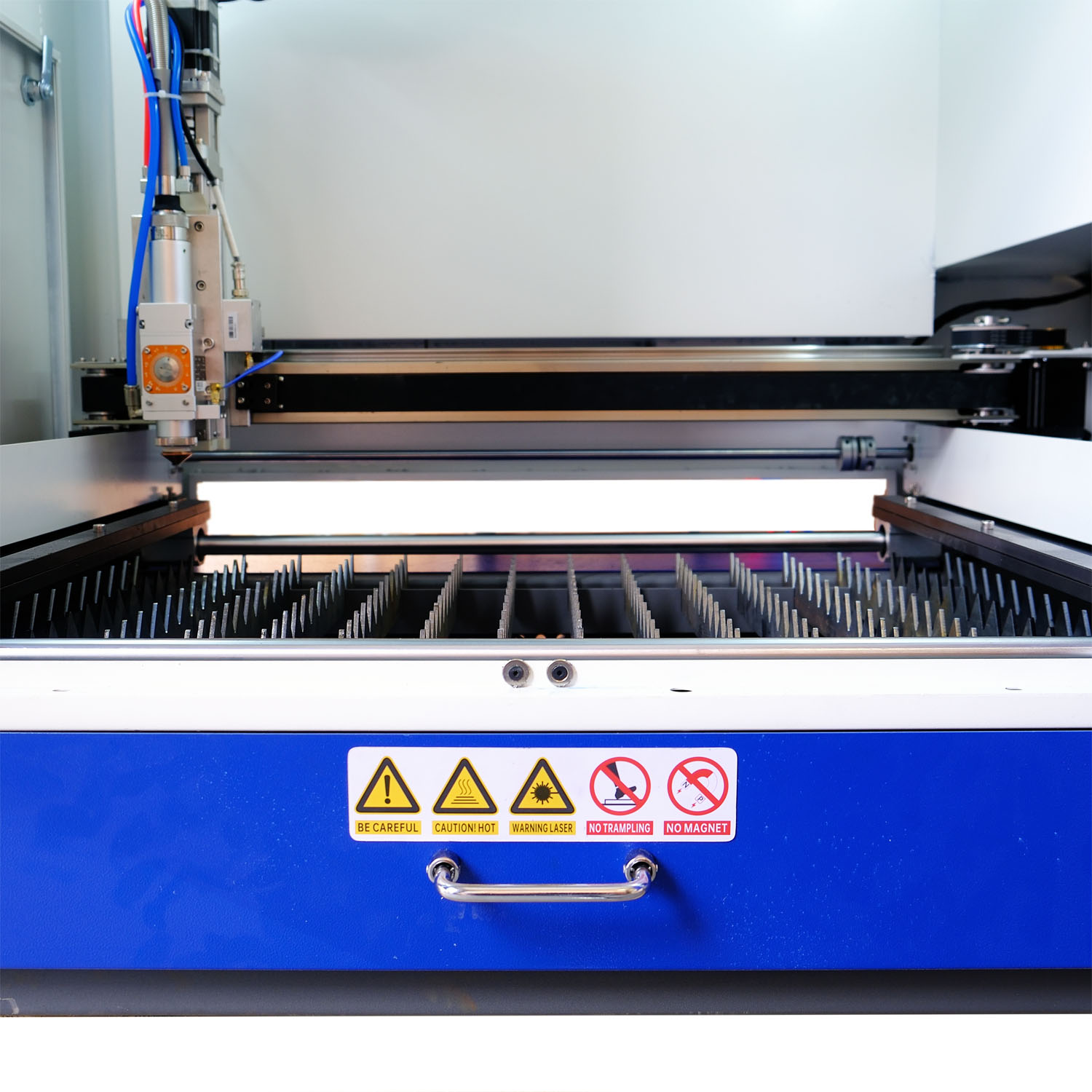

Výsuvná zásuvka uľahčuje zber drobného odpadu a usporiadanie ďalšej dávky detailov.

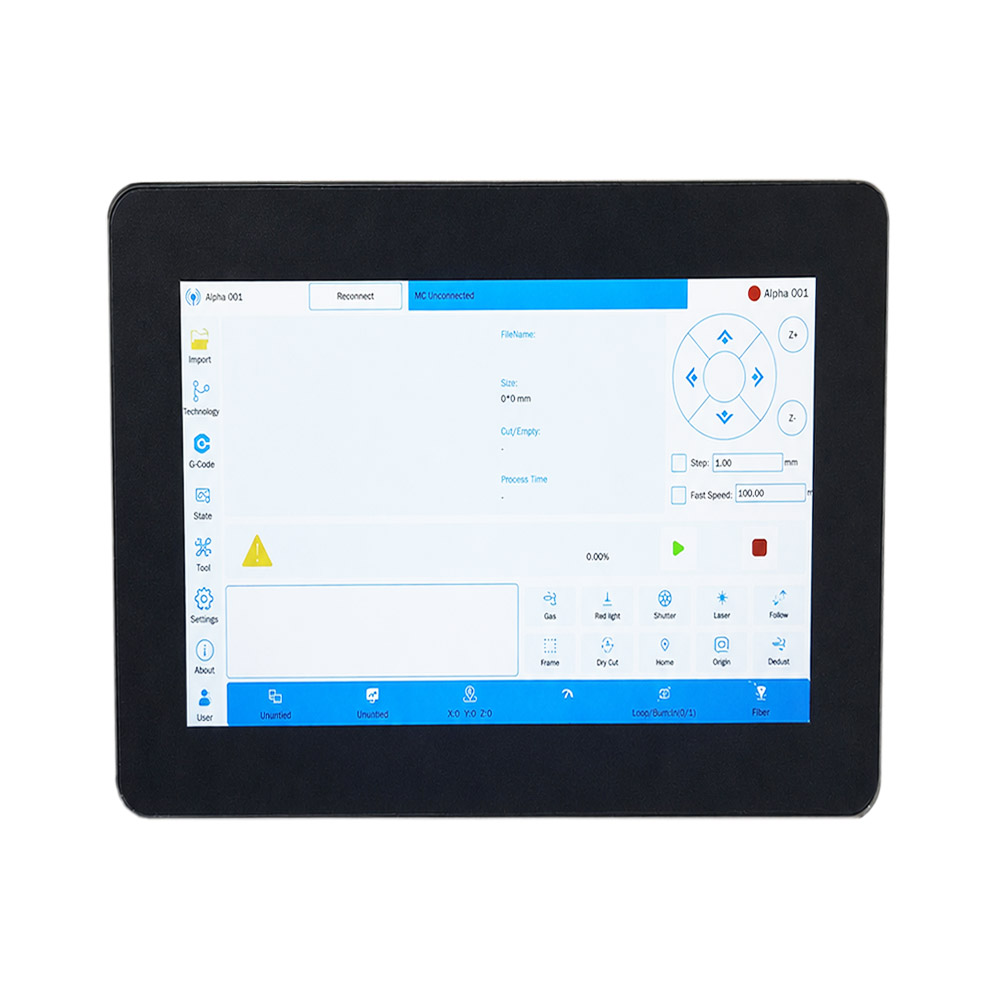

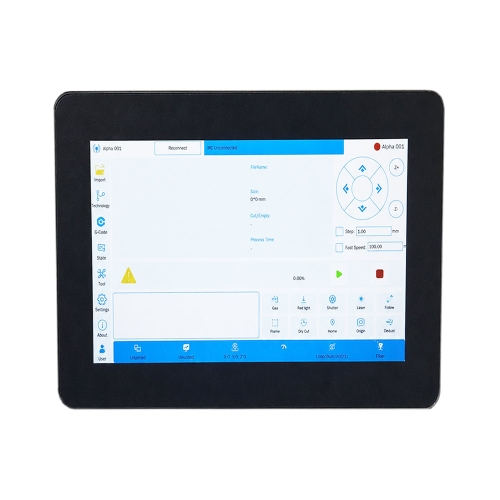

Dotykový panel poskytuje prístup k navádzaniu, manuálnemu pohybu osí, plynu, laserovému ovládaniu, importu projektu a spusteniu úloh. NexCut X1 spolupracuje s ovládačom MCC100 a okrem iného podporuje návrhové súbory DXF a CAD. Dotykový panel a softvér podporujú dizajn a funkcie zariadenia. Populárne CAD súbory vám umožňujú vytvárať vlastné obrysy.
Ide o pohodlné riešenie pre časté zmeny geometrie a krátkosériovú výrobu.

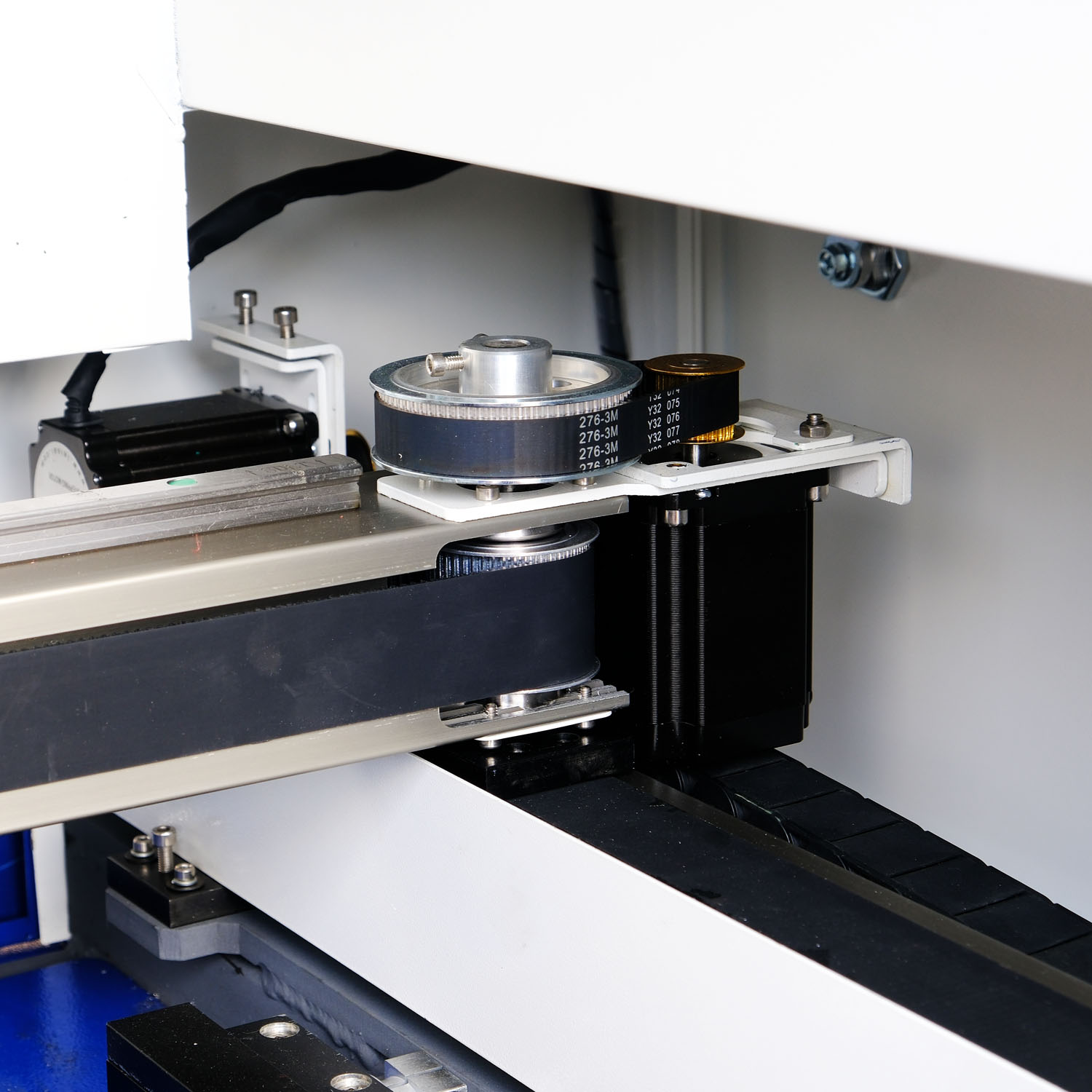

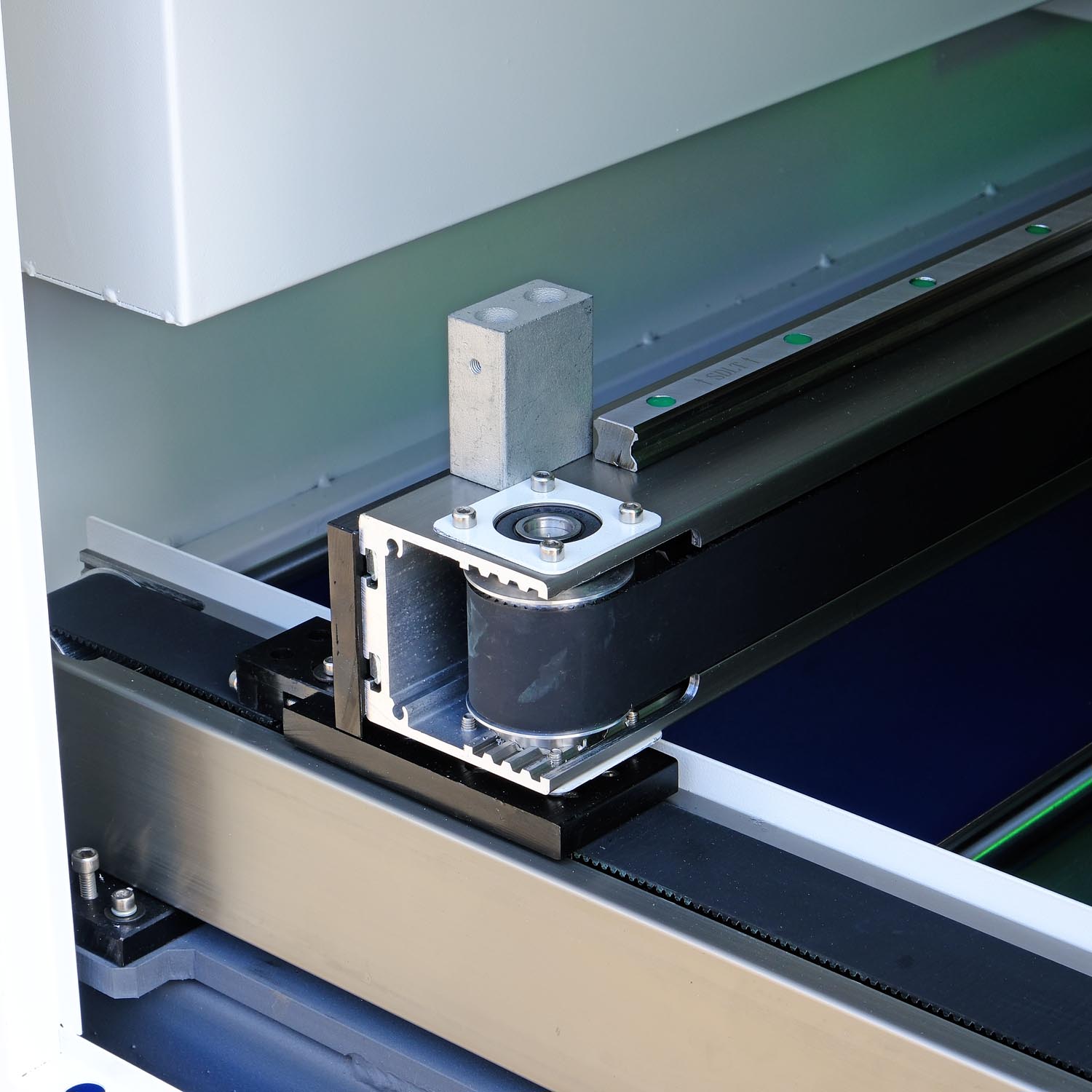

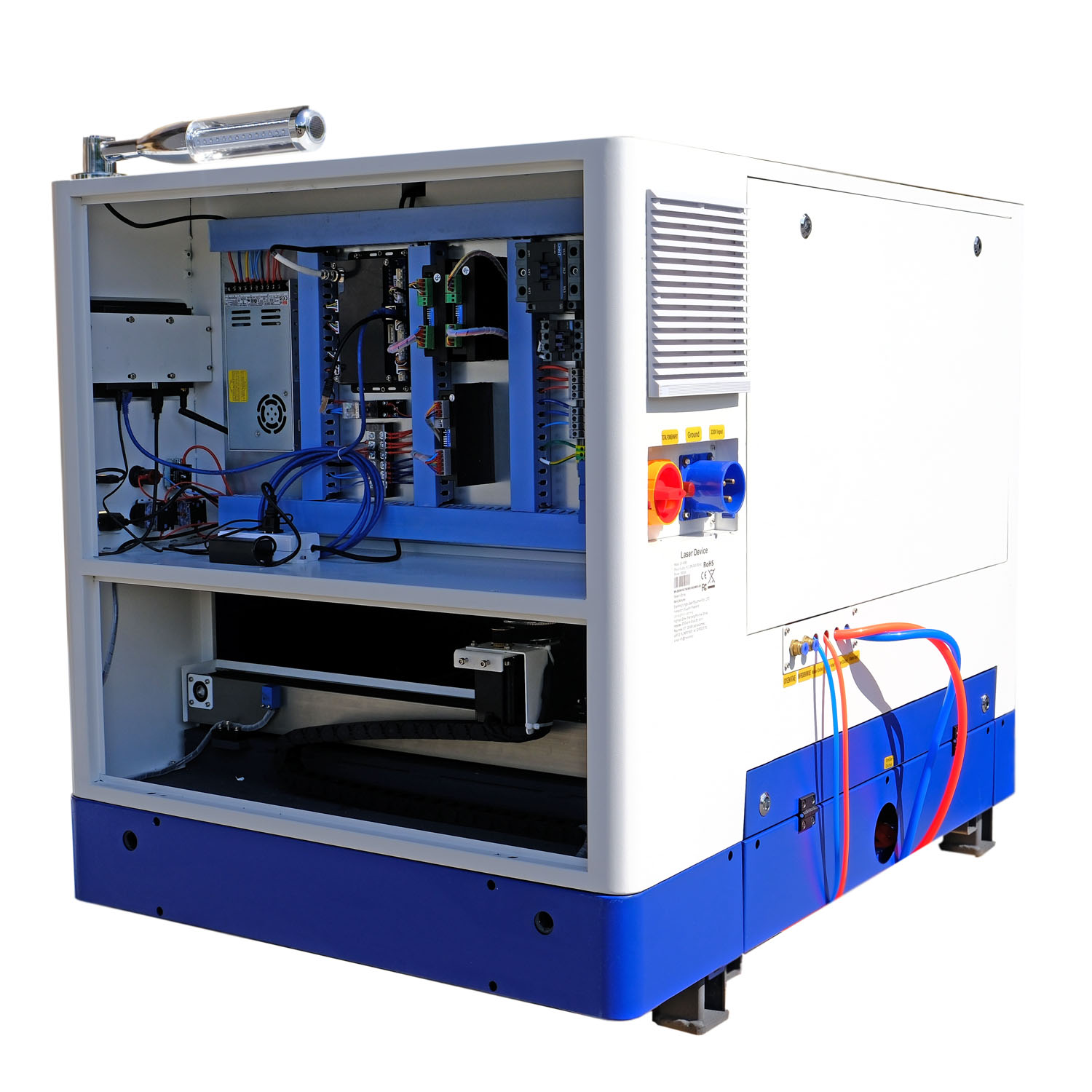

Krokové motory Leadshine pracujú v osiach X/Y a servopohon pracuje v osi Z. Modulárny remeňový prevod a lineárne vedenia udržujú štruktúru kompaktnú. Systém pohonov a vedení je zodpovedný za pohyb hlavy v súlade s dizajnom. Kompaktná mechanika umožňuje udržiavať pohodlný formát stroja.
Získate stanicu pre obrysy, otvory a rozmiestnenia plechových dielov.

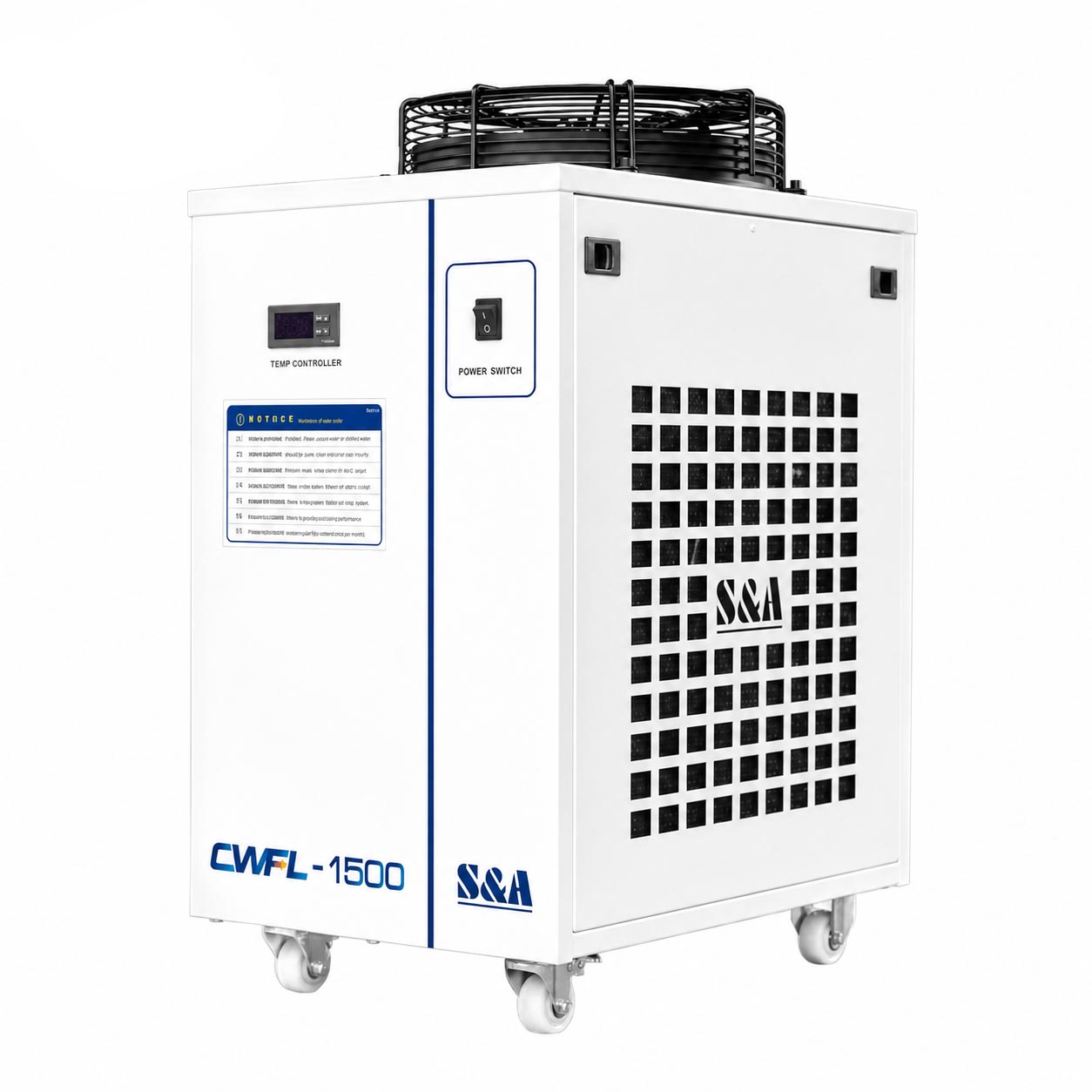

Chladič CWFL-1500 je súčasťou zostavy a rieši chladenie lasera a optiky. Chladiaci systém podporuje stabilné tepelné podmienky lasera počas úlohy. Zodpovedajúce vybavenie je súčasťou ponúkanej konfigurácie.
Zdroj, hlavu a chladenie máte zladené do jednej výrobnej stanice.

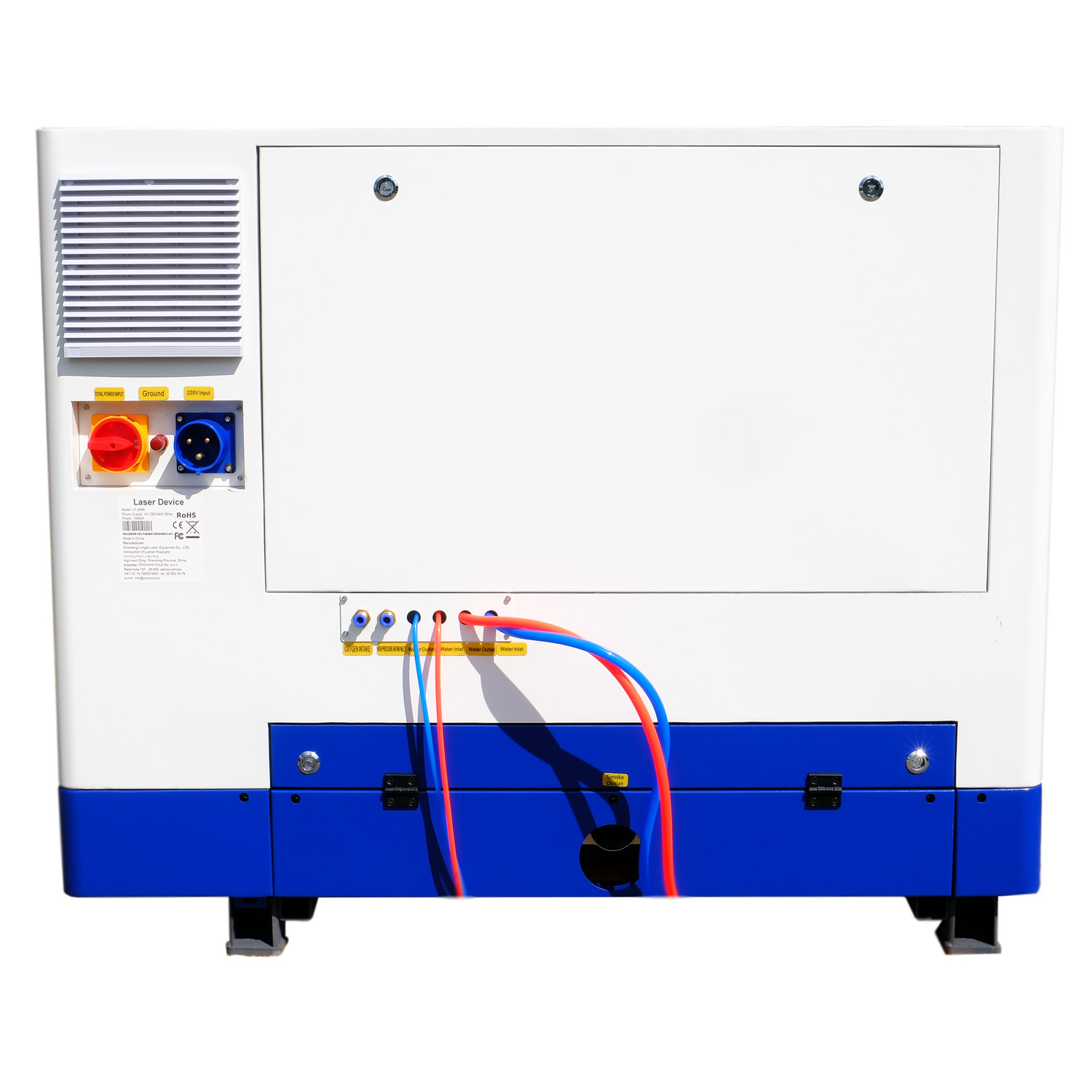

Pripojenia umožňujú pripraviť kyslík alebo dusík / stlačený vzduch pre príslušný proces. Oddelené pripojenia umožňujú použitie rôznych pracovných plynov v rámci konfigurácie stroja.
Táto voľnosť podporuje realizáciu projektov s rôznymi kovmi a výber procesu až po očakávanú povrchovú úpravu hrán.

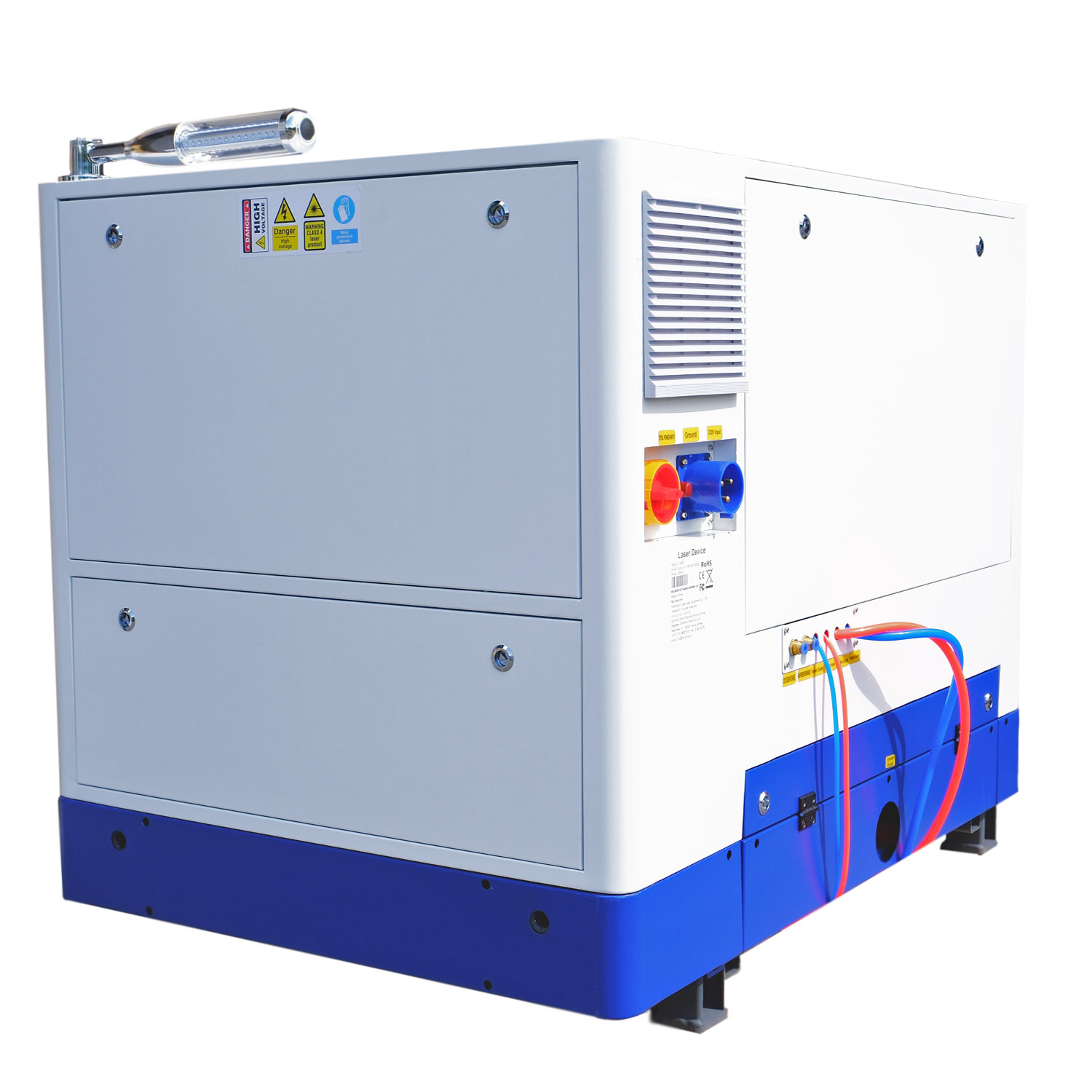

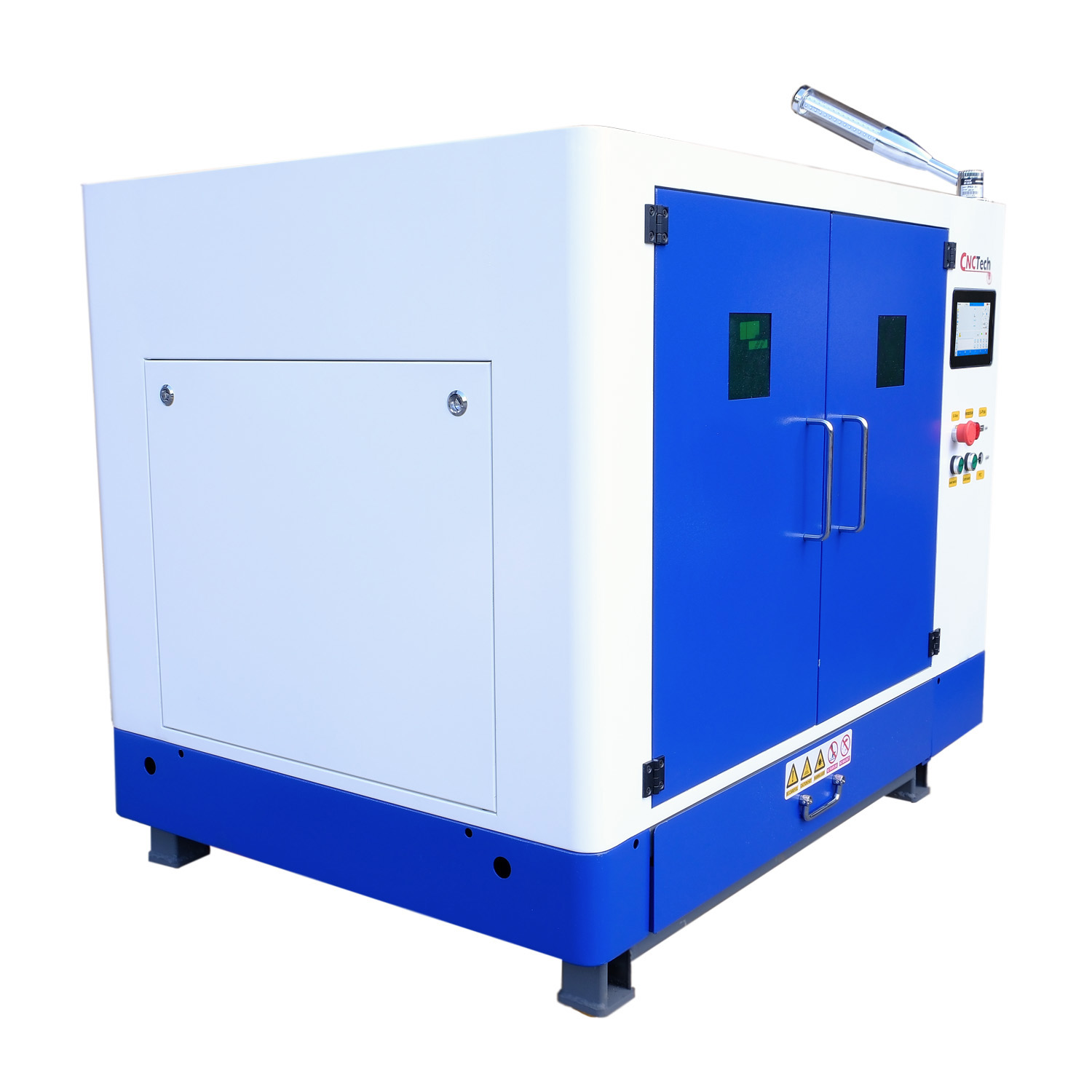

Rozmery krytu sú 1200 × 850 × 920 mm a čistá hmotnosť je približne 180 kg. Pracovná komora oddeľuje oblasť procesu od okolia. Uzavretý dizajn spája stôl a proces v jednom stroji. Pohodlný prístup do pracovného priestoru uľahčuje manipuláciu s malými listami.
Ide o formát pre menšie závody a dielne vyrábajúce detaily, nápisy a prvky bývania.

Konfigurácia ovládania: Au3Tech MCC100 + NexCut X1. Riadenie prepája pripravený projekt s obsluhou zariadenia a parametrami úlohy.
Vlastné súbory umožňujú realizovať jednotlivé projekty, pripraviť následné verzie detailu a vrátiť sa k vybranej geometrii pre následné zákazky.
| Parameter | Hodnota |
|---|---|
| Model | 6040-FL / LT-4060 |
| Pracovné pole | 600 × 400 mm |
| Rozsah pohybu XYZ | 600 × 400 × 350 mm |
| Typ a výkon lasera | FIBER CW, 1500 W |
| Zdroj | MAX MFSC-1500C, vodou chladené |
| Zdrojová vlnová dĺžka | Nominálne 1080 nm |
| Hlava | Au3Tech A130M, manuálne zaostrovanie, QBH |
| Sledovanie nadmorskej výšky | Živé zaostrenie |
| Nastavenie zaostrenia hlavy | −7 až +7 mm |
| Rozsah hlavových trysiek | 1–4 mm |
| Ovládanie/program | Au3Tech MCC100 + NexCut X1 |
| Drive | Leadshine X/Y stepper, Z servo |
| Prenos | Modulárny remeňový pohon |
| Tabuľka | Ozubený nôž, zásuvka na odpad, priechodka |
| Plyn | Oddelené pripojenie O₂; bežný N₂/vzduch |
| Presnosť polohovania | 0,05 mm/m |
| Opakovateľnosť | ±0,05 mm/m |
| Formáty | Okrem iného súbory DXF a CAD |

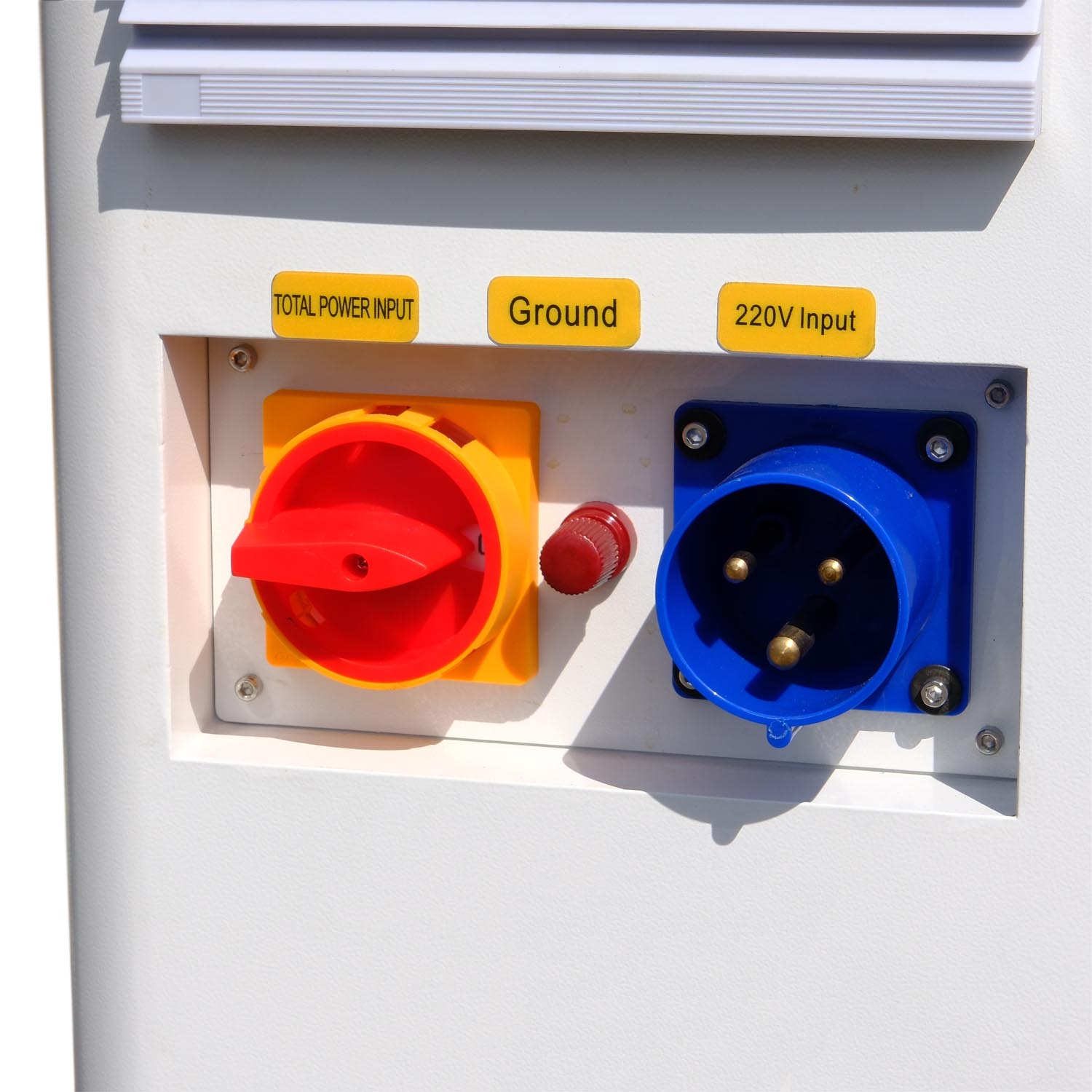

| Napájanie | AC 220–240 V, 50/60 Hz, 1 fáza |
| Celkový výkon | O 9 kW |
| Chladenie | Vrátane chladiča CWFL-1500 |
| Rozmery stroja | 1200 × 850 × 920 mm |
| Čistá hmotnosť zariadenia | O 180 kg |
| Transportné rozmery | 1800 × 920 × 1200 mm |
| Životné prostredie | 10–40°C, vlhkosť do 80%, bez kondenzácie |

600 × 400 mm.
MAX MFSC-1500C, vodou chladené.
Au3Tech MCC100 + NexCut X1.
Vrátane chladiča CWFL-1500.
FIBER rezací stroj LT-4060 1500 W; MAX Zdroj 1500 W a hlava Au3Tech A130M namontovaná na stroji; Priemyselný chladič CWFL-1500; Súprava ochranných šošoviek; Súprava mosadzných rezacích trysiek; spojovacie káble; Návod na použitie v poľštine.
