Laserový rezací stroj na kov FIBER 3000W 130x90cm + príslušenstvo
Dostupnosť: Dostupný
Odosielame do: 5 dní
Prepravné náklady: od 0.00 €
Katalógové číslo: 10333
Kód výrobcu: UG-1390FL-30
Skladové zásoby:
Kod EAN: 5907052590655
Stav produktu: Nový
- Popis produktu
- Recenzia produktu (0)
Laserový rezací stroj FIBER UG-1390FL - 3000 W, 1300 × 900 mm
Uzavretá rezačka kovov s hlavou, ktorá automaticky nastavuje zaostrenie, počítač, chladiace a pracovné vybavenie.
Rezanie kovu podľa vlastných návrhov
Vytvorte technické prvky, značky a diely krytu na vlastnom rezacom stroji FIBER. Laserová technológia vám dáva slobodu pri implementácii kontúr, otvorov a usporiadaní niekoľkých detailov v jednom projekte.
UG-1390FL je laserový rezací stroj FIBER s výkonom 3000 W určený na prípravu kovových detailov z plechu. Pole 1300 × 900 mm vám umožňuje usporiadať prvky podľa ich tvaru a veľkosti série. Stroj je vhodný na panely, rukoväte, kryty, časti zariadení a ďalšie detaily, ktorých dizajn je možné pripraviť ako obrysy na rezanie. Konfigurácia kombinuje zdroj MAX MFSC-3000C, hlavu s automatickým zaostrovaním RAYTools BMH110 a ovládanie 2000 FSCUT so softvérom CypCut2000s. Integrovaný počítač s obrazovkou a diaľkovým ovládačom uľahčuje prípravu úlohy a obsluhu zariadenia na pracovnej stanici.
Vlastné rezanie kovov otvára možnosť výroby prototypov, krátkych sérií a aktuálnych zákaziek. Máte kontrolu nad geometriou projektu a organizáciou práce v závode.
Rezanie plechu laserom FIBER
Najdôležitejšie výhody
Výkon pre každodenné úlohy
Vláknový zdroj MAX poskytuje výkon 3000 W a pracuje v pásme 1060–1080 nm. Získate svoju vlastnú laserovú stanicu na dokončenie zákaziek od jedného detailu až po sériu prvkov. Návrh procesu a parametre zostávajú pod vašou kontrolou.
Presný proces rezania
Hlava RAYTools BMH110 má automatické nastavenie ohniska v kontinuálnom režime. Ide o kľúčový prvok stanice na výrobu technických detailov, krytov a reklamných prvkov.
Pohodlná práca s listom
Ozubený stôl podopiera plech a valčeky uľahčujú jeho podávanie na pracovné pole. Vlastný pracovný priestor vám dáva slobodu pracovať na krátkych sériách, prototypoch a výrobe prvkov na mieru.
Od dizajnu až po kovové detaily
Systém CypCut2000s je nainštalovaný na integrovanom počítači s veľkou LCD obrazovkou. Je to pohodlný spôsob implementácie meniacich sa projektov: od prototypu po ďalšiu sériu dielov.
Mechanika pre opakujúci sa pohyb
Osi X/Y sú poháňané servomotormi 750 W Fuji a os Z je poháňaná servomotorom 400 W. Rozsiahla mechanika poskytuje základ pre každodennú výrobu z vašich vlastných CAD návrhov.
Chladič v nastavenej konfigurácii
Chladič CWFL-1000 má nádrž 15 l a deklarovanú teplotnú stabilitu ±0,5°C. Zdroj, hlavu a chladenie máte zladené do jednej výrobnej stanice.
Obrysy, otvory a vysekávanie kovových detailov
Vystrihnutie ozdobného obrysu
Hotový dekoratívny detail
Detailný záber na okraj detailu
Nápady na aplikácie
Prototypy a krátke série
Diely na overenie návrhu a následné verzie projektu.
Technické detaily
Rukoväte, panely, konzoly a prvky krytu.
Reklama a značenie
Plakety, znaky a ozdoby vyrobené z kovu.
Laserový zdroj
MAX MFSC-3000C - Optická sila 3000 W
Vláknový zdroj MAX poskytuje výkon 3000 W a pracuje v pásme 1060–1080 nm. Konfigurácia je určená na rezanie plechov. Zdroj optických vlákien je srdcom stroja a dodáva energiu potrebnú na spracovanie. Úpravou parametrov môže jedno zariadenie zvládnuť následné projekty v rámci svojho prevádzkového rozsahu.
Získate svoju vlastnú laserovú stanicu na dokončenie zákaziek od jedného detailu až po sériu prvkov. Návrh procesu a parametre zostávajú pod vašou kontrolou.
Rezacia hlava
RAYTools BMH110 s automatickým nastavením zaostrenia
Hlava RAYTools BMH110 má automatické nastavenie ohniska v kontinuálnom režime. Hlava zameriava lúč na materiál a spolupracuje s riadením stroja. Úprava zaostrenia uľahčuje realizáciu projektov s rôznymi typmi plechov.
Ide o kľúčový prvok stanice na výrobu technických detailov, krytov a reklamných prvkov.
Stôl a nakladanie
Ozubený stôl 1300 × 900 mm s podávacími valcami
Ozubený stôl podopiera plech a valčeky uľahčujú jeho podávanie na pracovné pole. Konštrukcia stola je prispôsobená hmotnosti plechov s hrúbkou 20 mm. Ozubený stôl podopiera plech a prístup k pracovnému poľu uľahčuje nakladanie a prijímanie hotových prvkov. V jednom projekte môžete usporiadať jeden detail alebo sériu častí.
Vlastný pracovný priestor vám dáva slobodu pracovať na krátkych sériách, prototypoch a výrobe prvkov na mieru.
Ovládanie a dizajn
FSCUT 2000 + CypCut2000s
Systém CypCut2000s je nainštalovaný na integrovanom počítači s veľkou LCD obrazovkou. Rozpoznanie vnútorných a vonkajších obrysov pomáha pripraviť postupnosť obrábania. Softvér kombinuje podporu konštrukčnej geometrie s reznými parametrami. Úlohu a prevádzku stroja organizujete v jednom prostredí.
Je to pohodlný spôsob implementácie meniacich sa projektov: od prototypu po ďalšiu sériu dielov.
Pohon a vedenie
Fuji, SHIMPO, Hiwin, YYC a TBI
Osi X/Y sú poháňané servomotormi 750 W Fuji a os Z je poháňaná servomotorom 400 W. Reduktory SHIMPO, vodidlá Hiwin HGR20C a špirálové ozubené kolesá YYC spolupracujú pri pohybe v rovine stola. Pohony a navádzací systém spolupracujú pri vytváraní kontúr. Presný pohyb osí je základom pre rezanie otvorov, tvarov a usporiadaní mnohých dielov.
Rozsiahla mechanika poskytuje základ pre každodennú výrobu z vašich vlastných CAD návrhov.
Chladenie
S&A Teyu CWFL-1000 - samostatný čip súčasťou
Chladič CWFL-1000 má nádrž 15 l a deklarovanú teplotnú stabilitu ±0,5°C. Chladiaci systém podporuje stabilné tepelné podmienky lasera počas úlohy. Zodpovedajúce vybavenie je súčasťou ponúkanej konfigurácie.
Zdroj, hlavu a chladenie máte zladené do jednej výrobnej stanice.
Plyn a denný servis
Nastavenie SMC a automatické mazanie
Na reguláciu pracovného plynu slúži proporcionálny ventil SMC. Voľba kyslíka alebo dusíka závisí od materiálu a požadovaného okraja. Úprava pracovného plynu je súčasťou procesu rezania plechu. Automatické mazanie podporuje činnosť mechaniky stroja.
Takéto vybavenie pomáha organizovať opakujúce sa výrobné práce na nasledujúcich listoch.
Výroba pod vlastnou kontrolou
Uzavretá komora a prístup k stolu pri nakladaní
Stroj má rozmery 2580 × 2180 × 2000 mm a hmotnosť 1600 kg. Priehradka s otváracím krytom poskytuje prístup k stolu počas nakladania. Váš vlastný rezací stroj vám dáva slobodu pri implementácii prototypov, krátkych sérií a aktuálnych zákaziek. Vo vašej továrni si môžete pripraviť diely podľa vlastných návrhov.
Ide o riešenie pre firmy, ktoré chcú rozvíjať spracovanie plechov a efektívne prepínať medzi rôznymi detailmi.
Kovy a rozsah spracovania
Uhlíková oceľ
- Konštrukčné prvky, ploché časti strojov a rukoväte.
- Približný rozsah maximálnej hrúbky: 16–18 mm.
Nehrdzavejúca oceľ
- Panely, čelá, kryty a prvky výbavy.
- Približný rozsah maximálnej hrúbky: 5–6 mm.
hliník
- Grily, ľahké diely a technické detaily.
- Približný rozsah maximálnej hrúbky: 4–5 mm.
Mosadz
- Dekorácie, značky a diely.
- Približná maximálna hrúbka: 3–4 mm.
Ďalšie použitie na prípravu
- Pozinkované plechy a mangánová oceľ.
Meď
- Vybrané detaily a kovové prvky.
- Približný rozsah maximálnej hrúbky: 1–2 mm.
Príklady implementácie
Softvér a ovládanie
Príprava súboru v CypCut2000s
Konfigurácia ovládania: FSCUT 2000 / CypCut2000s. Riadenie prepája pripravený projekt s obsluhou zariadenia a parametrami úlohy.
Vlastné súbory umožňujú realizovať jednotlivé projekty, pripraviť následné verzie detailu a vrátiť sa k vybranej geometrii pre následné zákazky.
Čo získate každodennou prácou?
Rezanie kovu podľa vlastných návrhov
- Prototypy a krátke série — Časti na overenie návrhu a následné revízie návrhu.
- Technické detaily — Rukoväte, panely, konzoly a súčasti krytu.
- Reklama a značenie — Plakety, znaky a ozdoby vyrobené z kovu.
- Vlastné projekty — Sloboda pri dokončovaní zákaziek podľa vlastnej grafiky alebo geometrie.
- Následné objednávky — Možnosť rozšírenia ponuky o nové produkty a krátke série.
Otvory a vzory v plechu
Ešte viac možností
Panel s niekoľkými typmi výrezov
Malé dekoratívne prvky
Vystrihnutie motívu snehových vločiek
Technické údaje
| Parameter | Hodnota |
|---|---|
| Model | UG-1390FL |
| Efektívna plocha rezu | 1300 × 900 mm |
| Rozsah osi X | 1300 mm |
| Rozsah osi Y | 900 mm |
| Rozsah osi Z | 150 mm |
| Typ lasera | FIBER / optické vlákno |
| Optický výkon | 3000 W |
| Laserový zdroj | MAX MFSC-3000C |
| Vlnová dĺžka | 1060–1080 nm |
| Rezacia hlava | RAYTools BMH110 - Automatické zaostrovanie |
| Ovládanie/program | FSCUT 2000 / CypCut2000s |
| Servopohony | Fuji: 750 W X/Y, 400 W Z |
| Reduktory | SHIMPO |
| Sprievodcovia | Hiwin HGR20C |
| X/Y prevod | YYC, špirálové ozubené koleso |
| Prenos pohonu Z | Guľôčková skrutka TBI |
| Proporcionálny ventil | SMC |
| Presnosť polohovania | 0,03 mm/m |
| Opakovateľnosť polohy | ±0,02 mm/m |
| Maximálna rýchlosť jazdy | 100 m/min |
| Napájanie stroja | AC 220 V, 50/60 Hz, 1 fáza alebo AC 380 V, 50/60 Hz, 3 fáza - podľa konfigurácie stroja |
| Napájanie zariadenia | 13 kW |
| Formáty | CAD, DXF |
| Mazanie | Automaticky |
| Rozmery stroja - dĺžka × šírka × výška | 2580 × 2180 × 2000 mm |
| Hmotnosť strojového zariadenia | 1600 kg |
| Pracovné prostredie | 0–40°C, vlhkosť ≤80%, nekondenz |
| Chladič | S&A Teyu CWFL-1000 |
| Chladiaca nádrž | 15 l |
| Prietok vody | 70 l/min |
| Prípojky vody | 1/2″ RP |
| Teplotná stabilita chladiča | ±0,5°C |
| Napájanie chladiča | 220 V ±10%, 50 Hz |
| Chladivo | R-410A |
| Ventilátor/fúkač | 1,5 kW |
| Vyhlásenie o zhode | CE |
| Výška zdvihu chladiča | 45 m |
| Chladiaci výkon | 3650 kcal/h / 4,14 kW |
| Výkon kompresora chladiča | 1,35 kW / 1,84 HP |
| Výkon čerpadla chladiča | 0,55 kW |
| Množstvo chladiva | 950 g |
| Rozmery chladiča | 780 × 470 × 890 mm |
| Hmotnosť chladiaceho zariadenia | 67 kg |
Stroje a zariadenia v tejto ponuke
- FIBER Rezací stroj UG-1390FL 3000 W
- Integrovaný počítač so softvérom CypCut
- Priemyselný chladič S&A Teyu CWFL-1000

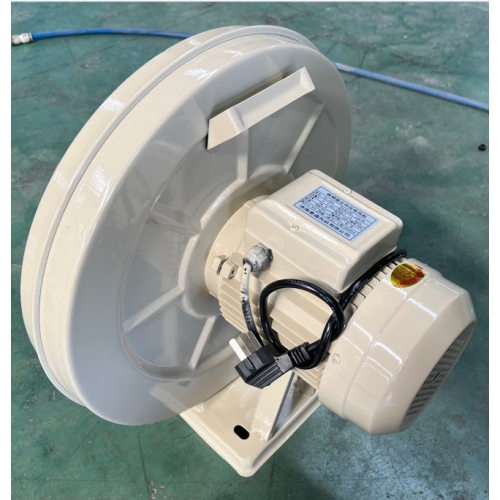

- Ventilátor / prúdenie vzduchu s výkonom 1,5 kW
- Diaľkové ovládanie na ovládanie stroja
- Súprava rezacích trysiek
- Spojovacie šošovky
- Spojovacie káble
- Návod na použitie
Otázky pred nákupom
Aké veľké projekty je možné realizovať?
1300 × 900 mm.
Aký zdroj beží v stroji?
MAX MFSC-3000C.
Aké ovládacie prvky sú zahrnuté?
FSCUT 2000 / CypCut2000s.
Čo so strojom získam?
FIBER rezací stroj UG-1390FL 3000 W; Integrovaný počítač so softvérom CypCut; Priemyselný chladič S&A Teyu CWFL-1000; Ventilátor / prúdenie vzduchu s výkonom 1,5 kW; Diaľkové ovládanie na ovládanie stroja; Súprava rezacích trysiek; Spojovacie šošovky; spojovacie káble; Návod na použitie.
Vyberte si riešenie pre vaše štúdio
Rozšírte možnosti svojej dielne s CNCWorld. Slovenský predajca, kontakt pri výbere zariadenia a prístup k servisu a podpore vám pomôže vybrať konfiguráciu pre vaše projekty. Kontaktujte nás a porozprávajte sa o stroji pre vašu spoločnosť.
