- Informácie
Laserová rezačka kovov FIBER 800W 30x30cm | Príslušenstvo
Dostupnosť: Dostupné
Odosielame do: 48 hodín
Prepravné náklady: od 0.00 €
Katalógové číslo: 10603-FL
Kód výrobcu: 3030-FL
Skladové zásoby:
Stav produktu: Nové
- Popis produktu
- Recenzia produktu (0)

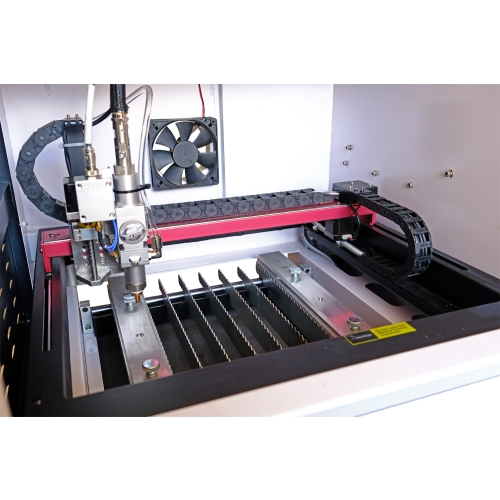

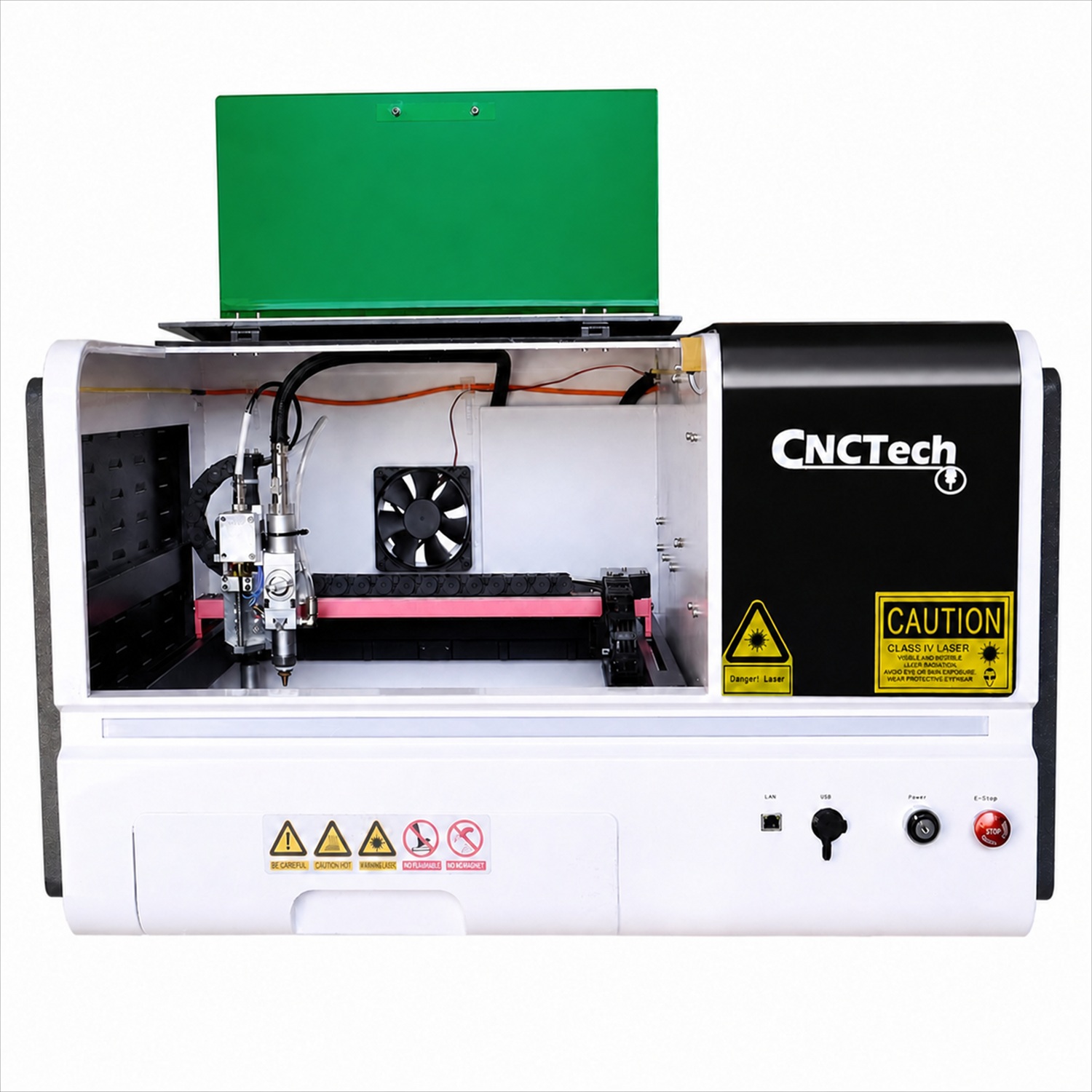

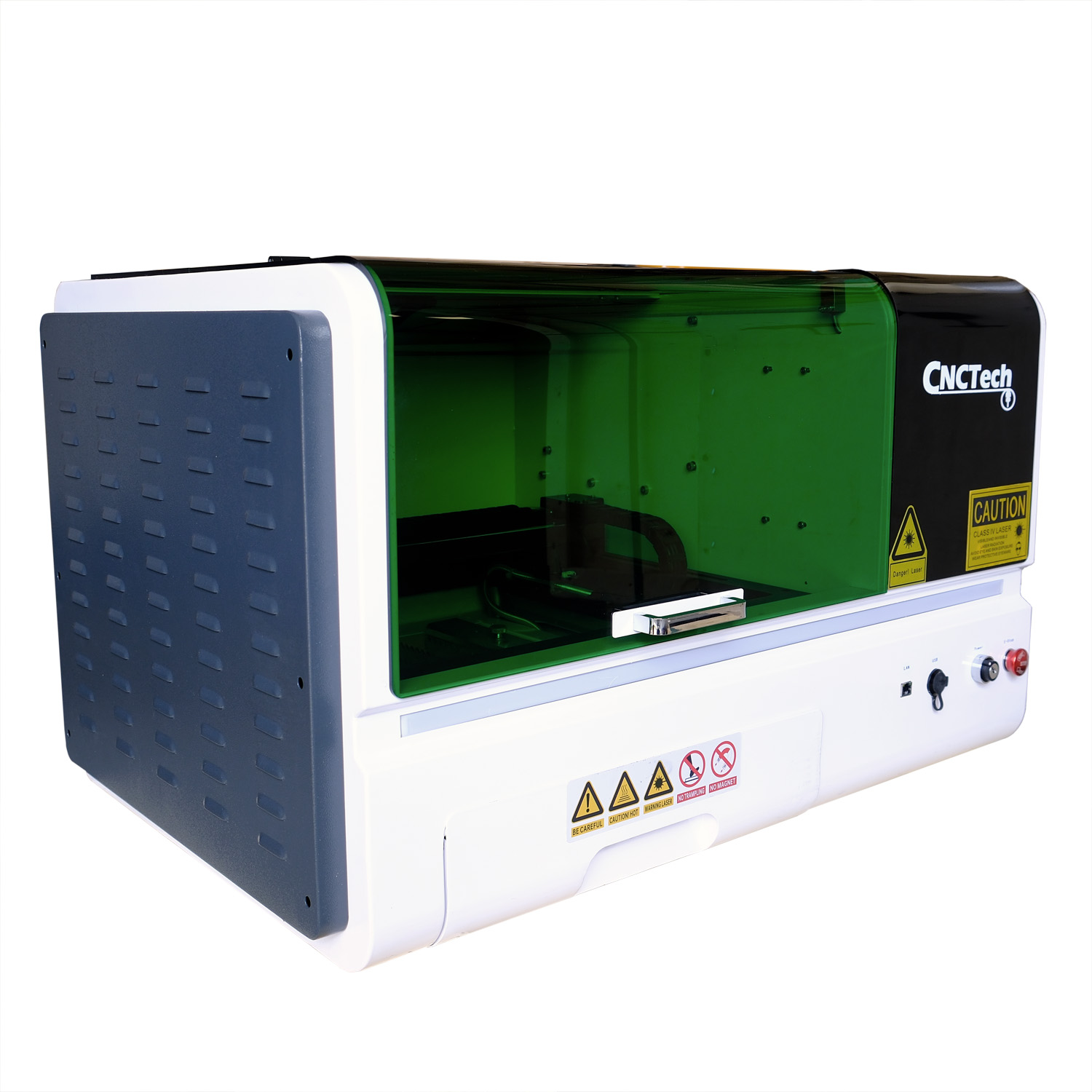

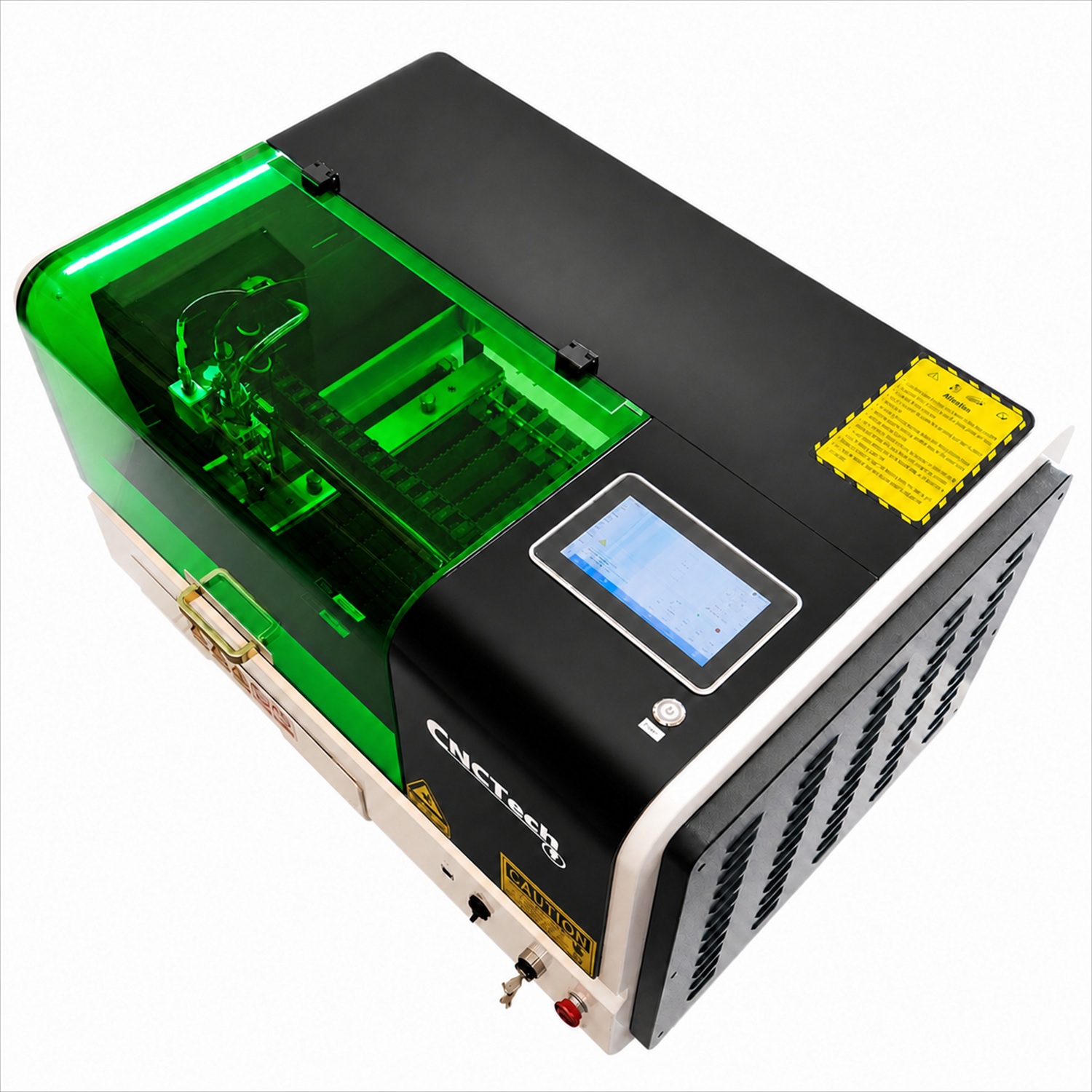

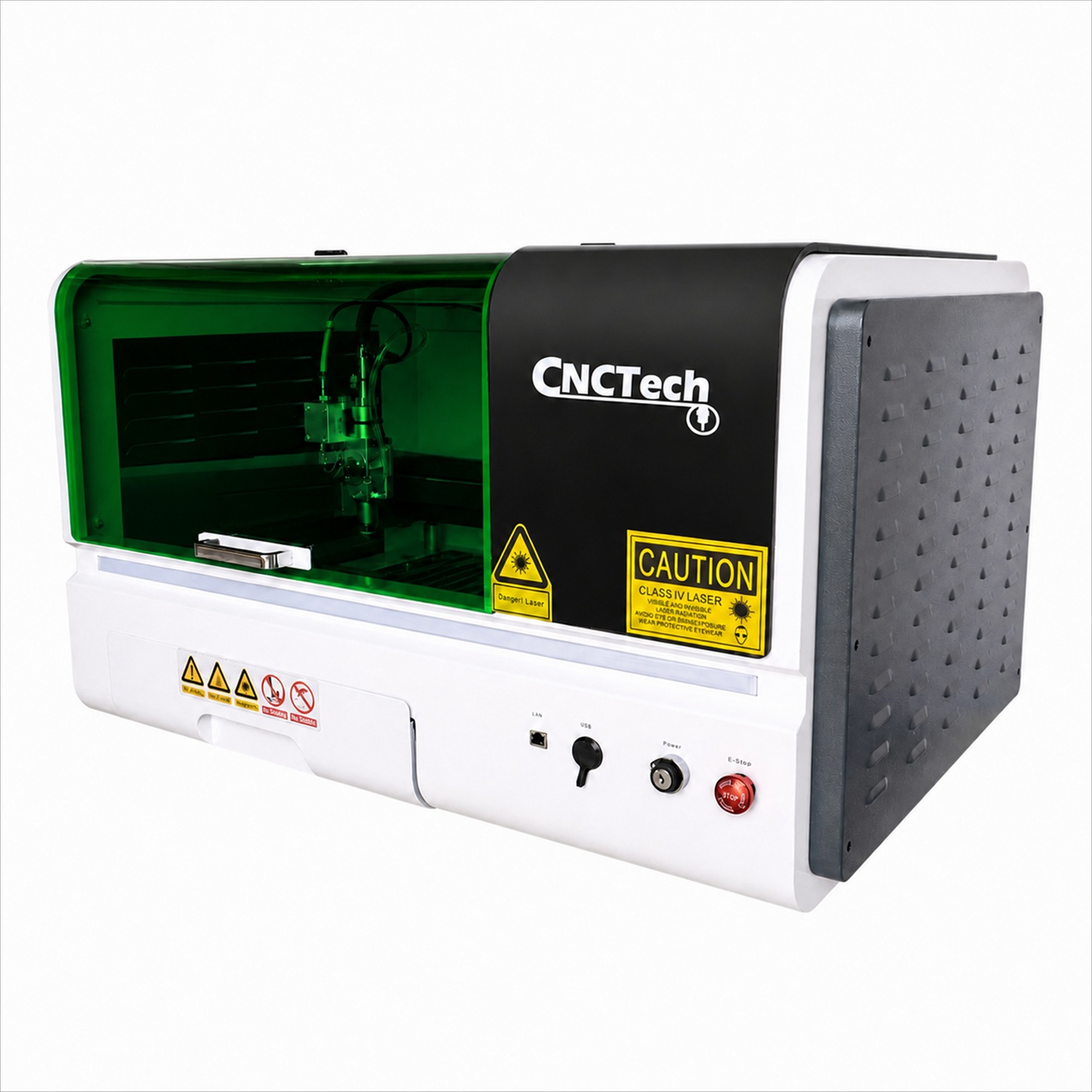

Laserový rezací stroj FIBER ZX-3030FL - 800 W, 300 × 280 mm
JPT vzduchom chladený zdroj, Au3Tech A50M a NexCut X1 hlava pre malé kovové časti.
Rezanie kovu podľa vlastných návrhov
Vytvorte technické prvky, značky a diely krytu na vlastnom rezacom stroji FIBER. Laserová technológia vám dáva slobodu pri implementácii kontúr, otvorov a usporiadaní niekoľkých detailov v jednom projekte.
ZX-3030FL je uzavretá rezačka FIBER s výkonom 800 W a efektívnou reznou plochou 300 × 280 mm. Je určený pre malé detaily, prototypy a krátke série z uhlíkovej ocele, nerezovej ocele, hliníka a mosadze. Formát zodpovedá platniam, úchytom, čelám, panelom a prvkom puzdra pripraveným pred ďalším spracovaním. Zdroj JPT YDFLC-800-L-A-S-05 má vlastné vzduchové chladenie. Hlava Au3Tech A50M využíva manuálne zaostrovanie a kapacitné sledovanie povrchu a systém MCC200 so NexCut X1 umožňuje ovládať projekt a parametre z počítača alebo dotykového panela.
Vlastné rezanie kovov otvára možnosť výroby prototypov, krátkych sérií a aktuálnych zákaziek. Máte kontrolu nad geometriou projektu a organizáciou práce v závode.
Najdôležitejšie výhody
Rezanie kovu v kompaktnom formáte
JPT YDFLC-800-L-A-S-05 je CW zdroj FIBER s optickým výkonom 800 W a nominálnou vlnovou dĺžkou 1080 nm. Môžete vytvárať značky, panely, kľučky a prototypy na vlastnom stroji.
Úprava zaostrenia a sledovanie listu
Manuálne nastavenie hlavy A50M umožňuje prispôsobiť ohnisko typu a hrúbke plechu. Vymeniteľné ochranné optiky uľahčujú obsluhu hlavy pri následných projektoch.
Súbory a parametre na jednom mieste
Z počítača môžete pripraviť zákazku, importovať parametre zo stroja a nastaviť vrstvy, výkon, rýchlosť, plyn a výšku rezu. Kontrola nad projektom uľahčuje výrobu následných verzií detailu a opakovanie pripravených zákaziek.
Pohodlné pole pre vaše projekty
Ozubené pásy zmenšujú kontaktnú plochu medzi plechom a podperou. V dostupnom pracovnom priestore môžete realizovať jeden projekt alebo usporiadanie niekoľkých častí.
Kompaktný dizajn pre vlastnú výrobu
Tri digitálne krokové ovládače Leadshine DM415S pracujú s modulárnym remeňovým pohonom. Máte vlastné pracovisko pre technické projekty, prototypy a krátke série.
Regulácia tlaku plynu
Proporcionálny regulátor SMC ITV1060-312L pomáha udržiavať nastavený pracovný tlak plynu. Toto zariadenie je užitočné pri práci s oceľou a inými kovmi určenými pre stroj.
Nápady na aplikácie
Prototypy a krátke série
Diely na overenie návrhu a následné verzie projektu.
Technické detaily
Rukoväte, panely, konzoly a prvky krytu.
Reklama a značenie
Plakety, znaky a ozdoby vyrobené z kovu.
Zdroj JPT
800 W, kontinuálne vlnové a vzduchové chladenie
JPT YDFLC-800-L-A-S-05 je CW zdroj FIBER s optickým výkonom 800 W a nominálnou vlnovou dĺžkou 1080 nm. Vlastné chladenie vzduchom eliminuje samostatnú inštaláciu chladiča a vody. Vzduchom chladený zdroj JPT vytvára kompaktnú stanicu pre malé kovové súčiastky.
Môžete vytvárať značky, panely, kľučky a prototypy na vlastnom stroji.

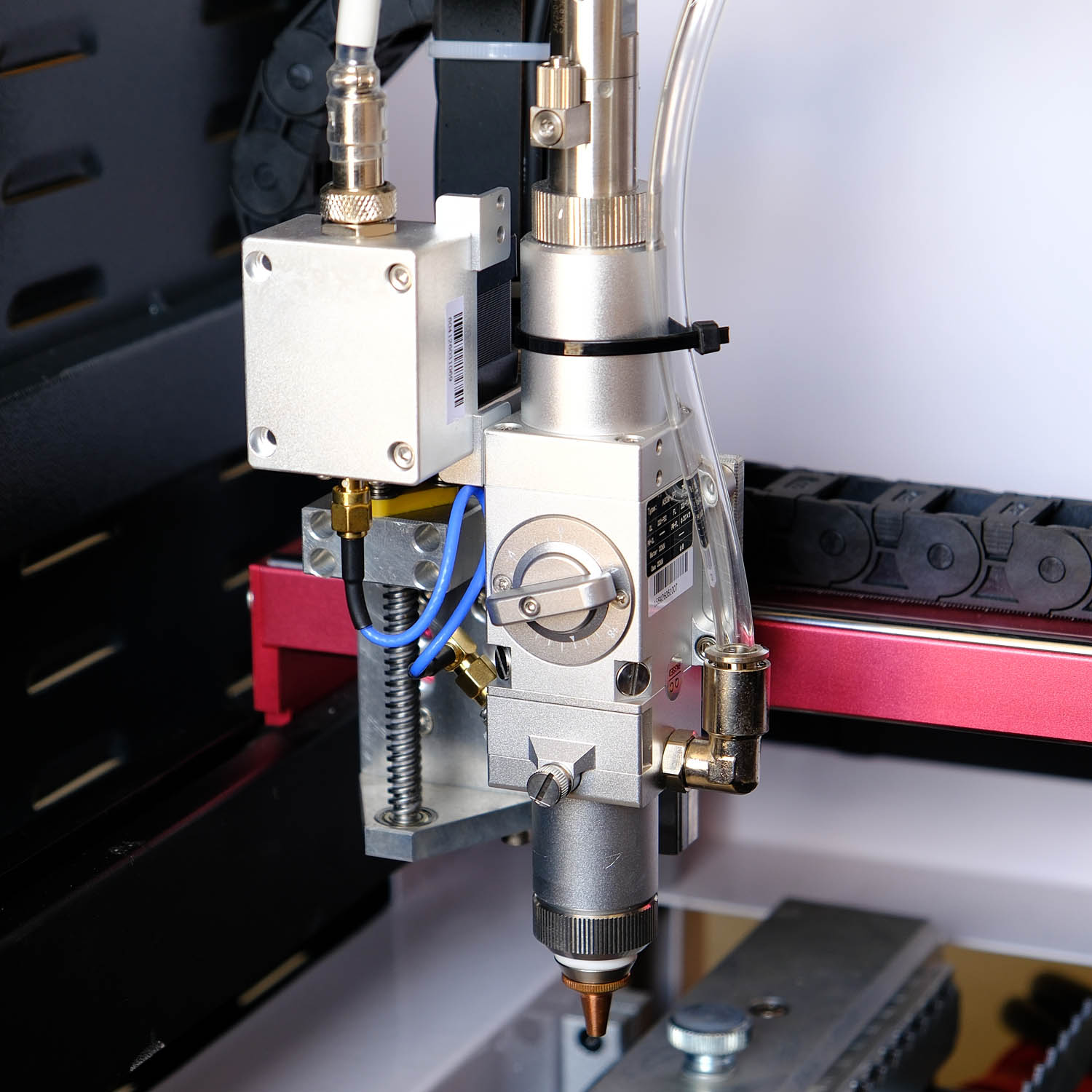

Hlava Au3Tech A50M
Manuálne zaostrovanie a kapacitné sledovanie
Manuálne nastavenie hlavy A50M umožňuje prispôsobiť ohnisko typu a hrúbke plechu. Kapacitný systém sleduje povrch a riadi vzdialenosť trysky počas prevádzky. Manuálne zaostrovanie funguje s kapacitným sledovaním povrchu. To vám dáva kontrolu nad ohniskom a výškou hlavy.
Vymeniteľné ochranné optiky uľahčujú obsluhu hlavy pri následných projektoch.

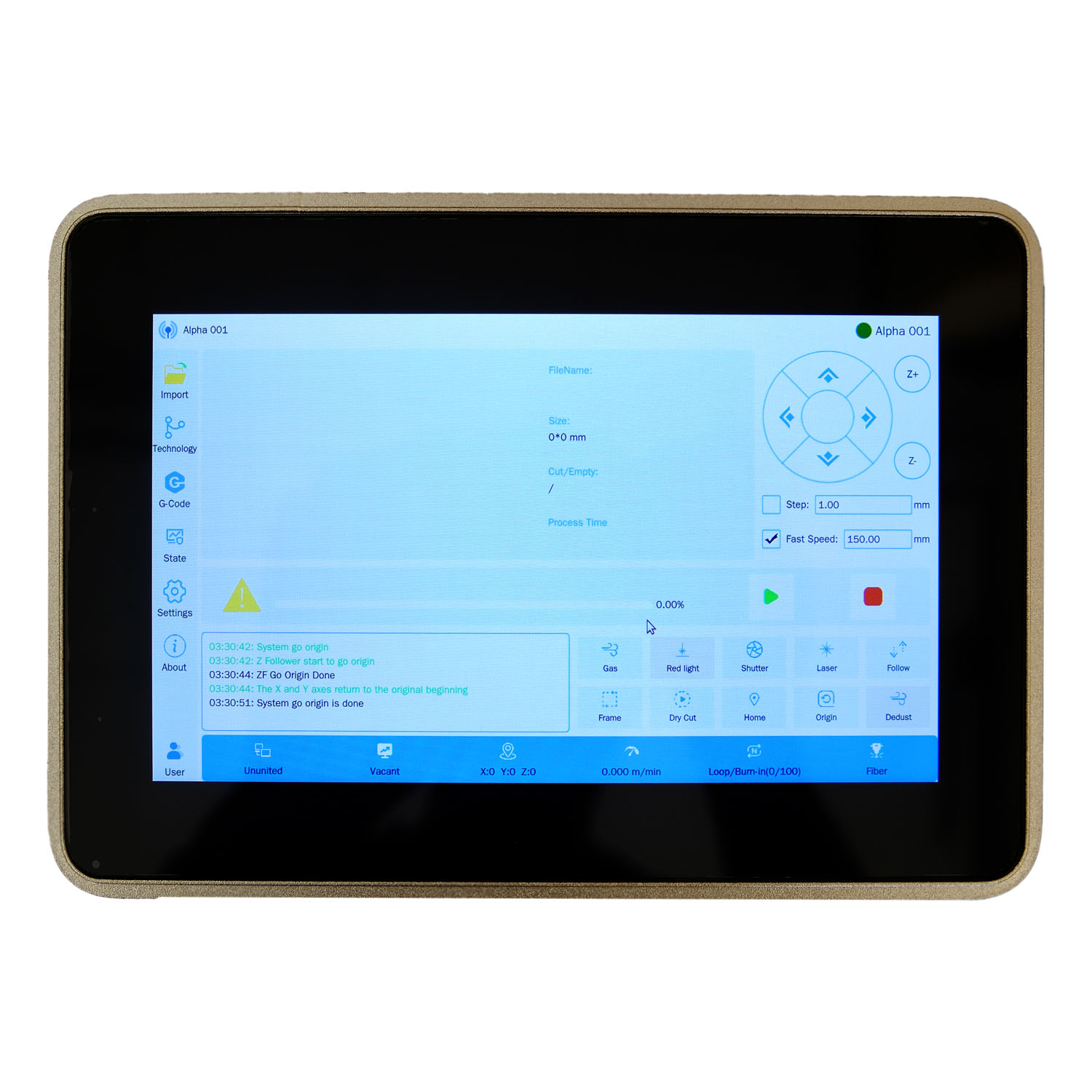

Ovládanie a programovanie
MCC200 + NexCut X1 s počítačom alebo panelom

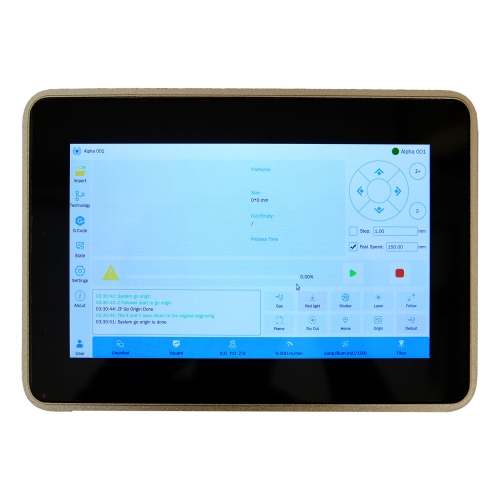

Z počítača môžete pripraviť zákazku, importovať parametre zo stroja a nastaviť vrstvy, výkon, rýchlosť, plyn a výšku rezu. Dotykový panel umožňuje navádzanie, polohovanie a offline prácu so súbormi. Softvér spája návrh s obsluhou zariadenia. Geometriu a parametre úlohy môžete organizovať v spoločnom prostredí.
Kontrola nad projektom uľahčuje výrobu následných verzií detailu a opakovanie pripravených zákaziek.

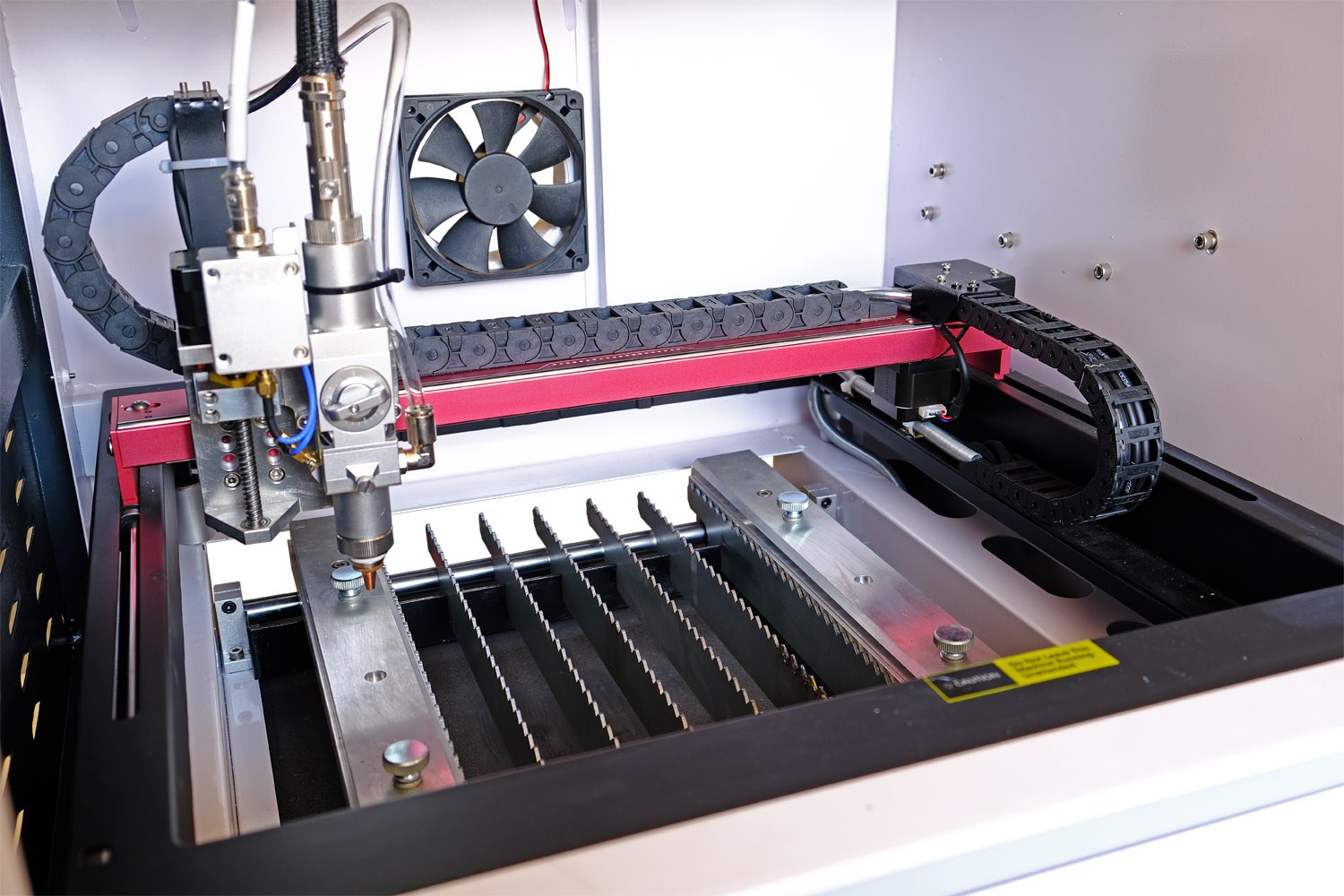

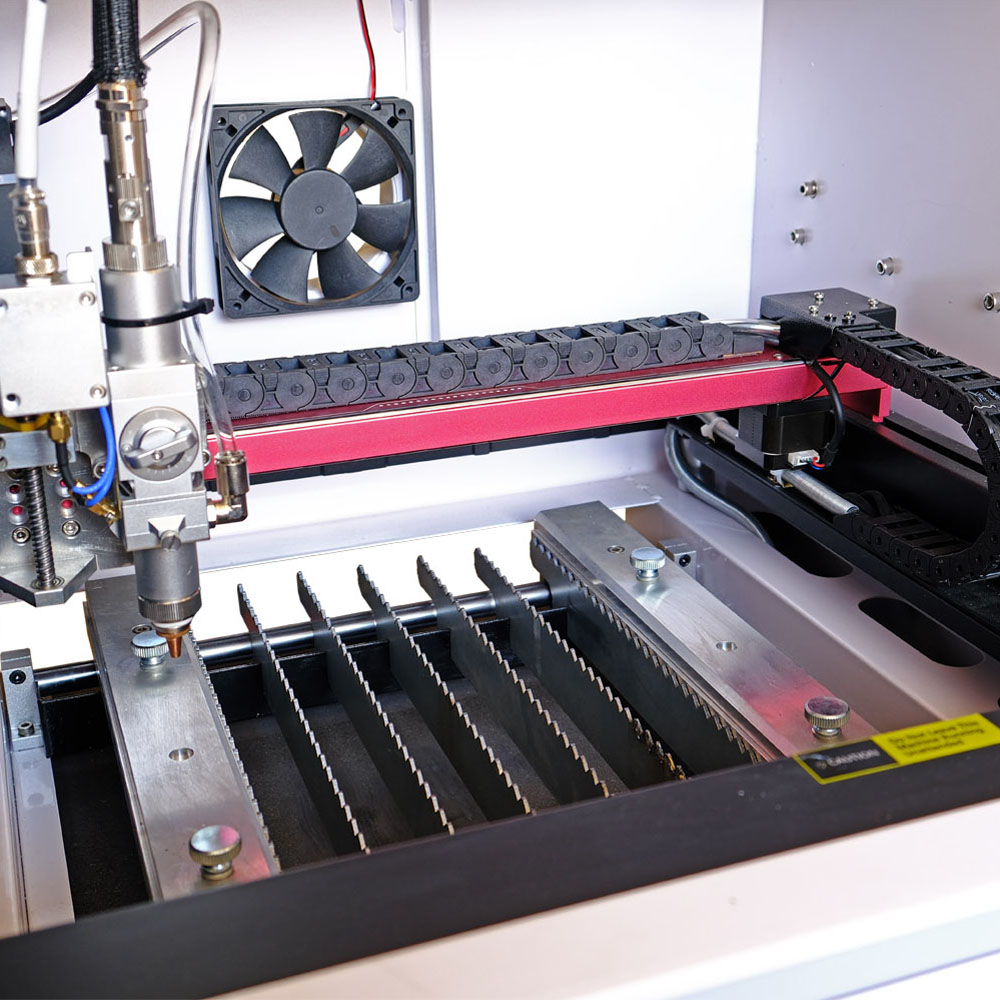

Pracovný stôl
Podpera noža a malá zásuvka na odpad
Ozubené pásy zmenšujú kontaktnú plochu medzi plechom a podperou. Lišty na oboch stranách stola pomáhajú zaistiť materiál. Stôl dáva priestor pre materiál a usporiadanie detailov. Jeho dizajn podporuje organizáciu nakladania, spracovania a príjmu hotových prvkov.
V dostupnom pracovnom priestore môžete realizovať jeden projekt alebo usporiadanie niekoľkých častí.

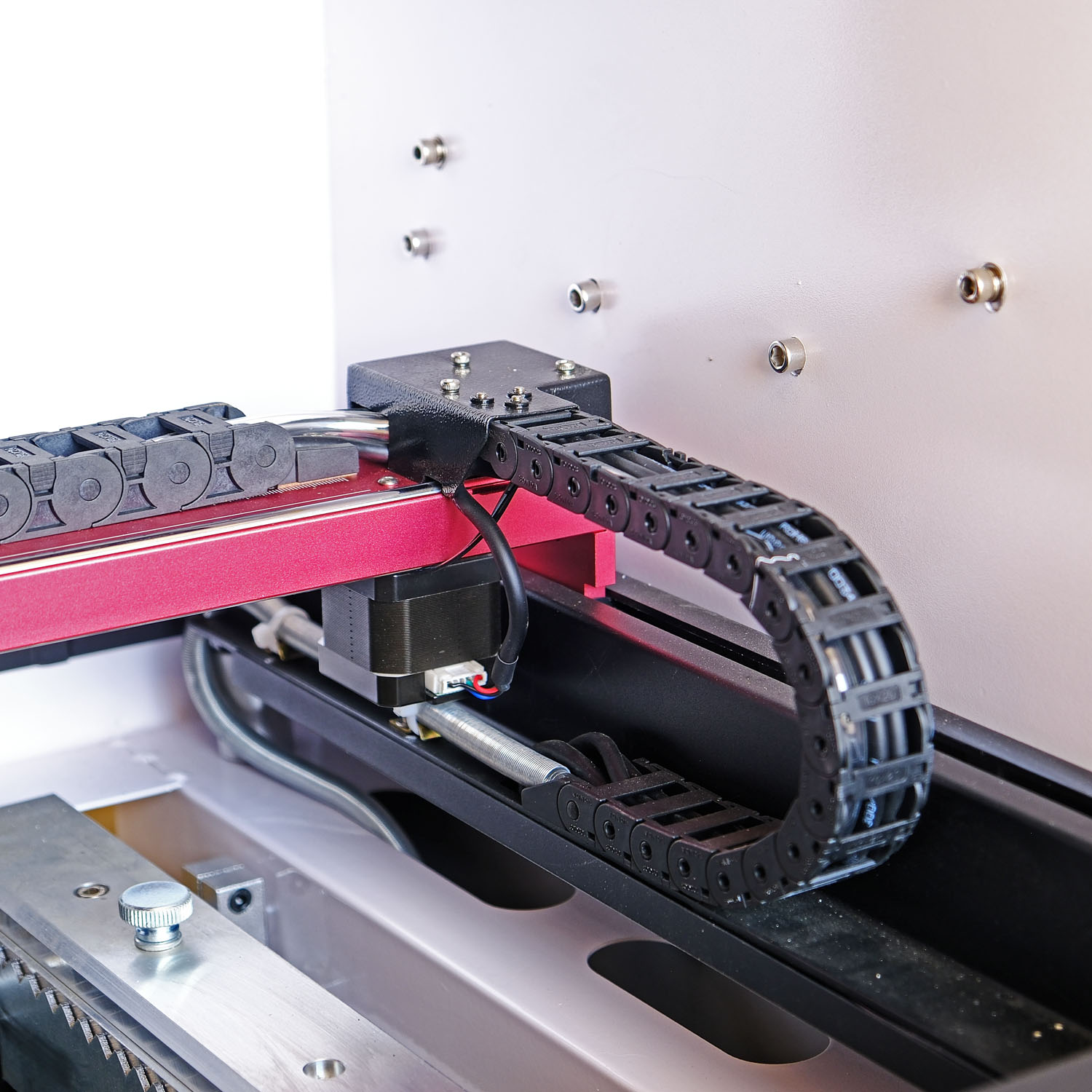

Pohon a rám
Modulárny remeňový prevod v kompaktnom prevedení
Tri digitálne krokové ovládače Leadshine DM415S pracujú s modulárnym remeňovým pohonom. Rám z hliníkovej zliatiny a uzavretý kryt vytvárajú kompaktný stroj s rozmermi 900 × 590 × 560 mm. Rám a pohony tvoria mechanickú základňu pre pohyb osí. Kompaktná forma umožňuje začlenenie zariadenia do vybavenia menšej dielne.
Máte vlastné pracovisko pre technické projekty, prototypy a krátke série.

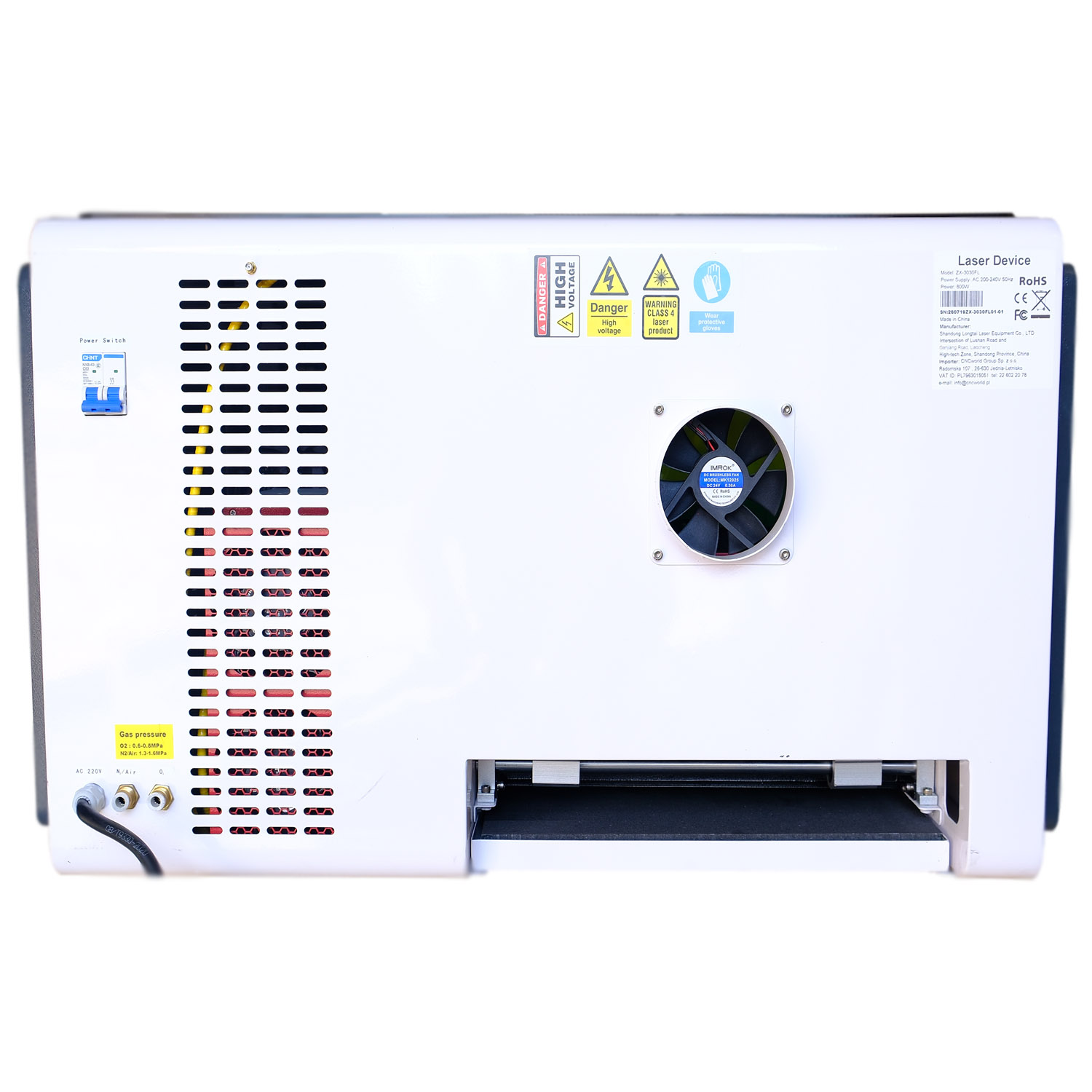

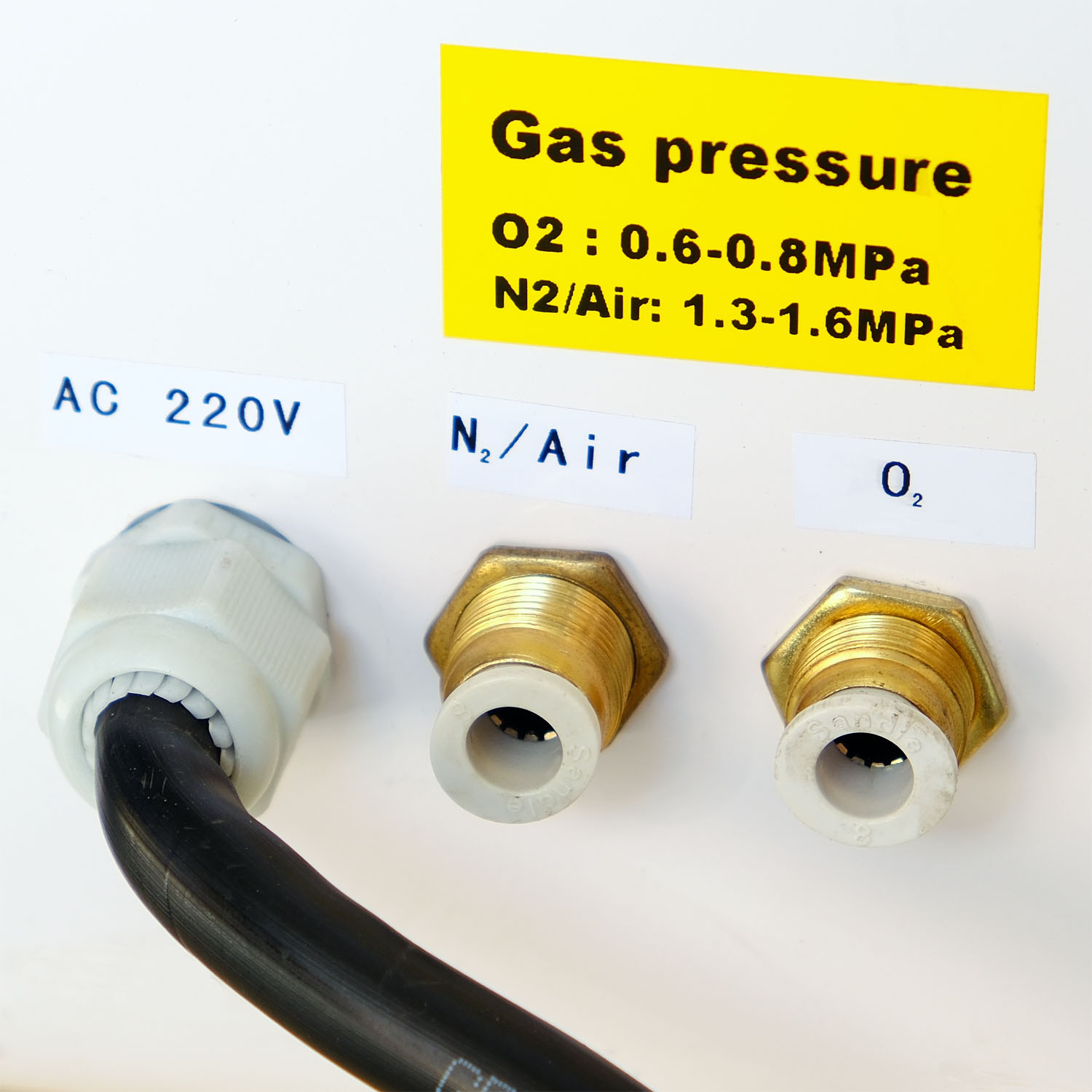

Regulátor plynu a SMC
Oddeľte kyslík a dusík / pripravený vzduch
Proporcionálny regulátor SMC ITV1060-312L pomáha udržiavať nastavený pracovný tlak plynu. Stroj má samostatný port O₂ a spoločný port N₂/vzduch. Proporcionálny regulátor pomáha udržiavať nastavený pracovný tlak plynu. Samostatné pripojenia umožňujú prevádzkovať konfigurácie s kyslíkom a dusíkom alebo pripraveným vzduchom.
Toto zariadenie je užitočné pri práci s oceľou a inými kovmi určenými pre stroj.

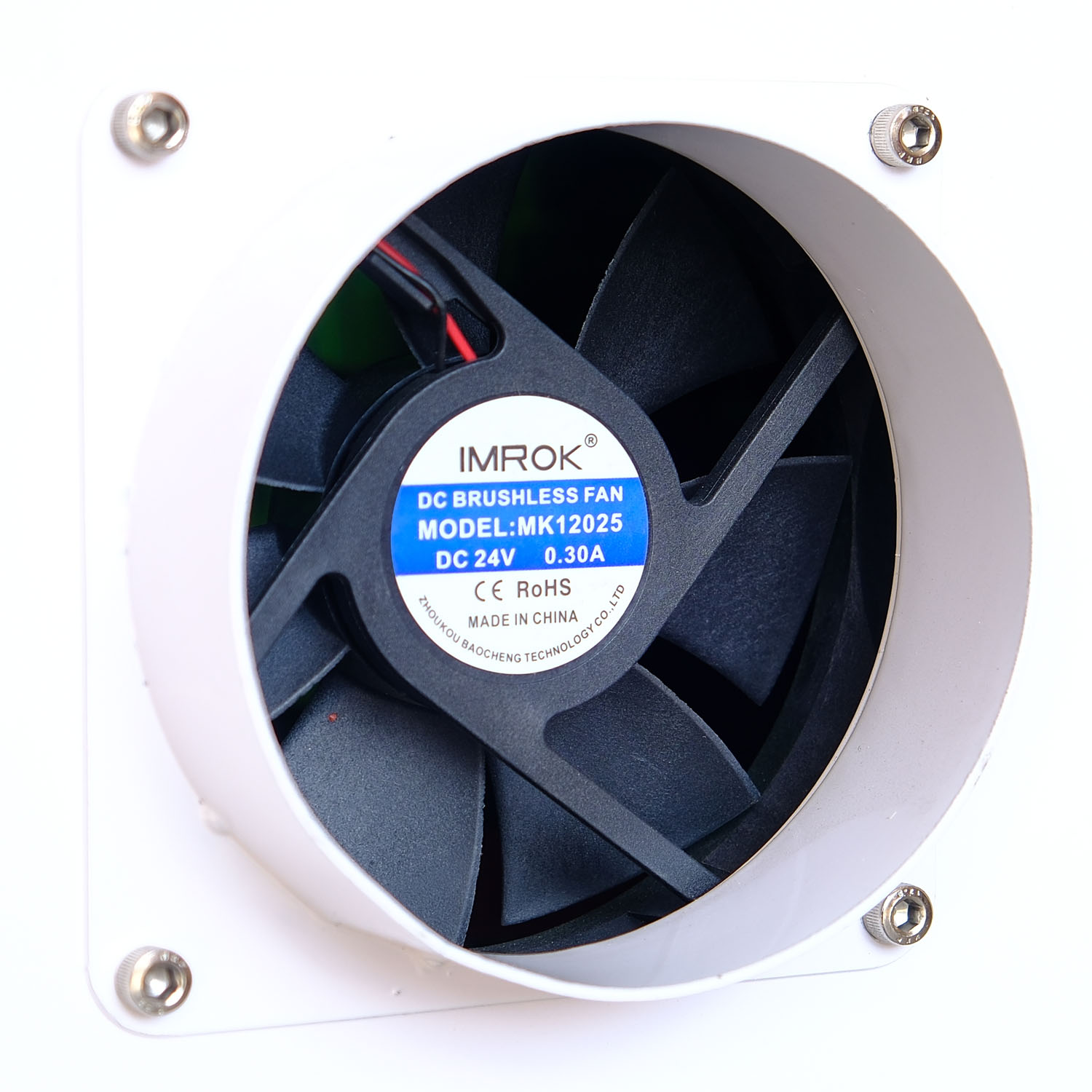

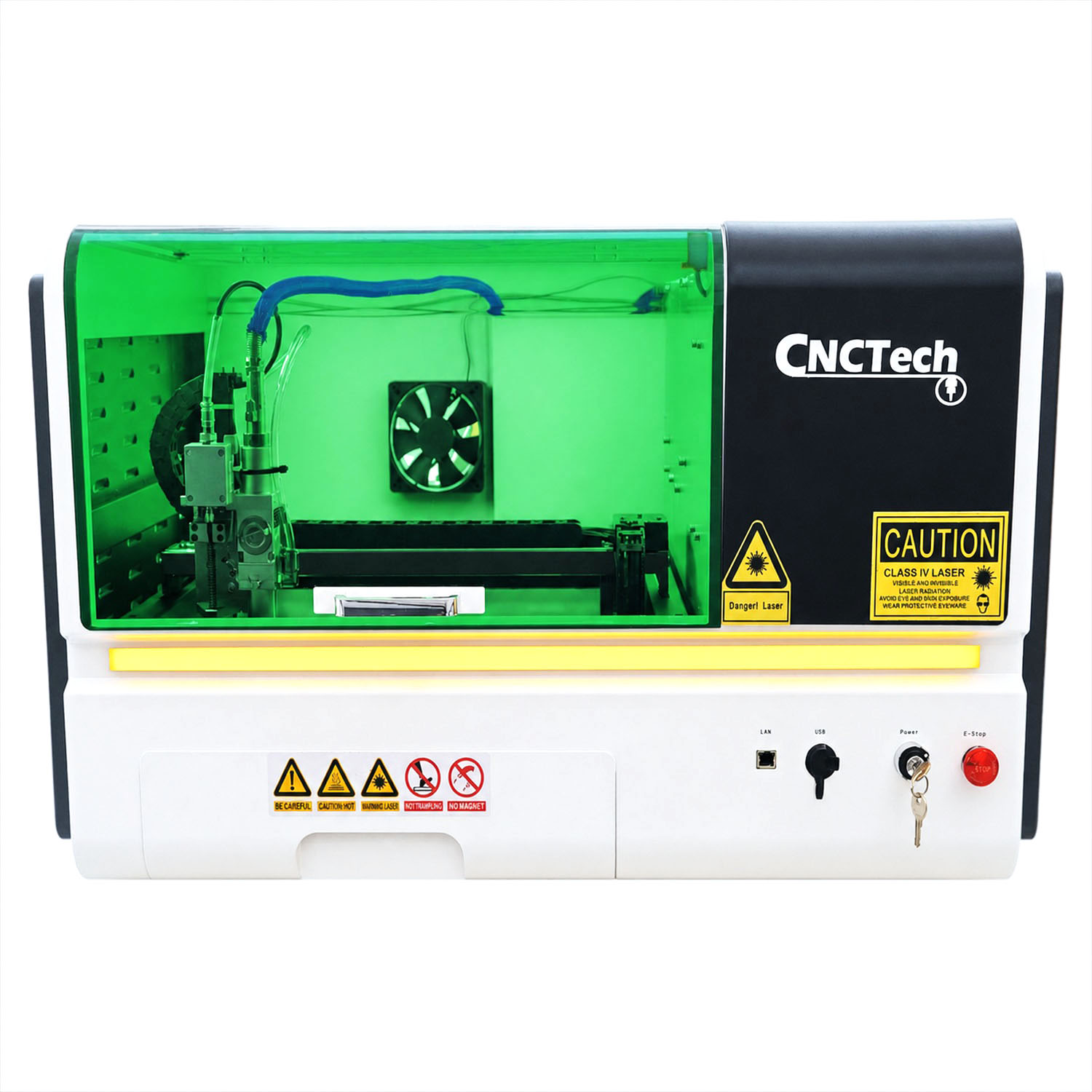

Stoj a chlap
Uzavretá komora, ventilátor a výfukové potrubie
Pracovná komora oddeľuje proces od okolia a zelený kryt umožňuje pozorovanie. Odsávací ventilátor a flexibilný kábel pomáhajú pripojiť zariadenie k pripravenej odsávacej inštalácii. Komora sústreďuje spracovanie v stroji a extrakčný port uľahčuje pripojenie zariadenia k inštalácii stanice.
Kompaktná forma je pohodlným riešením pre dielňu na výrobu malých kovových dielov.
Kovy a rozsah spracovania
Uhlíková oceľ
- Rukoväte, konzoly, taniere a drobné diely.
- Približná hrúbka 4–6 mm.
Nehrdzavejúca oceľ
- Čelá, panely, označenia a prvky krytu.
- Približná hrúbka 1–2 mm.
hliník
- Svetelné kryty, mriežky a technické detaily.
- Približná hrúbka 1–1,5 mm.
Mosadz
- Nápisy, ozdoby, označenia a malé časti.
- Približná hrúbka 0,5–1 mm.
Softvér a ovládanie
NexCut X1 a offline súbory
Konfigurácia ovládania: Au3Tech MCC200 + NexCut X1. Riadenie prepája pripravený projekt s obsluhou zariadenia a parametrami úlohy.
Vlastné súbory umožňujú realizovať jednotlivé projekty, pripraviť následné verzie detailu a vrátiť sa k vybranej geometrii pre následné zákazky.
Čo získate každodennou prácou?
Rezanie kovu podľa vlastných návrhov
- Prototypy a krátke série — Časti na overenie návrhu a následné revízie návrhu.
- Technické detaily — Rukoväte, panely, konzoly a súčasti krytu.
- Reklama a značenie — Plakety, znaky a ozdoby vyrobené z kovu.
- Vlastné projekty — Sloboda pri dokončovaní zákaziek podľa vlastnej grafiky alebo geometrie.
- Následné objednávky — Možnosť rozšírenia ponuky o nové produkty a krátke série.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Model | ZX-3030FL |
| Efektívna plocha rezu | 300 × 280 mm |
| Rozsah XYZ | 300 × 280 × 50 mm |
| Typ a výkon lasera | FIBER CW, 800 W |
| Zdroj | JPT YDFLC-800-L-A-S-05, vzduchom chladené |
| Vlnová dĺžka | Nominálne 1080 nm |
| Hlava | Au3Tech A50M, manuálne zaostrovanie |
| Sledovanie nadmorskej výšky | Kapacitný |
| Ovládanie/program | Au3Tech MCC200 + NexCut X1 |
| Šofér vodičov | 3 × Leadshine DM415S, digitálny stepper |
| Prenos | Modulárny remeňový pohon |
| Tabuľka | Ozubený nôž, podsvietenie, zásuvka na odpad |
| Rám | Zliatina hliníka, uzavreté puzdro |
| Regulátor plynu | SMC ITV1060-312L, proporcionálne elektropneumatické |
| Plyny | Kyslík, dusík alebo pripravený vzduch |
| Spojenia | oddelený 02; bežný N₂/vzduch |
| Odporúčané tlaky | O2: 0,6–0,8 MPa; N₂/vzduch: 1,3–1,6 MPa |
| Presnosť polohovania | 0,05 mm/m |
| Opakovateľnosť | ±0,05 mm/m |
| Zrýchlenie | 0,3–0,5 G |
| Formáty | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |
| Údaje | USB / WLAN |
| Napájanie | AC 220 V Fáza ±10%, 50/60 Hz, 1 |
| Celkový výkon | O 4 kW |
| Rozmery stroja | 900 × 590 × 560 mm |
| Čistá hmotnosť zariadenia | O 70 kg |
| Rozmery balenia | 1030 × 730 × 740 mm |
| Celková hmotnosť zariadenia | O 117 kg |
| Životné prostredie | 15–30°C, vlhkosť 40–80%, nekondenz |
Štartovacia súprava ZX-3030FL
- FIBER Rezací stroj ZX-3030FL 800 W
- Vzduchom chladený zdroj JPT a hlava Au3Tech A50M namontovaná na stroji
- Sada ochranných šošoviek
- Mosadzné rezacie trysky
- Keramické rukoväte
- Diaľkové ovládanie s káblom
- Pamäť USB so softvérom stroja a súbormi
- WLAN anténa
- Súprava imbusových kľúčov
- Flexibilná odsávacia hadica s páskou
- Kľúčový spínač s kľúčmi
- Sada vzoriek na rezanie
- Návod na použitie v poľštine
Otázky pred nákupom
Aké veľké projekty je možné realizovať?
300 × 280 mm.
Aký zdroj beží v stroji?
JPT YDFLC-800-L-A-S-05, vzduchom chladené.
Aké ovládacie prvky sú zahrnuté?
Au3Tech MCC200 + NexCut X1.
Čo so strojom získam?
FIBER rezací stroj ZX-3030FL 800 W; Vzduchom chladený zdroj JPT a hlava Au3Tech A50M namontovaná na stroji; Súprava ochranných šošoviek; Mosadzné rezacie dýzy; keramické rukoväte; Diaľkové ovládanie s káblom; USB pamäť so softvérom a strojovými súbormi; anténa WLAN; súprava imbusových kľúčov; Flexibilná odsávacia hadica s páskou; Kľúčový spínač s kľúčmi; Sada vzoriek na rezanie; Návod na použitie v poľštine.
Vyberte si riešenie pre vaše štúdio
Rozšírte možnosti svojej dielne s CNCWorld. Slovenský predajca, kontakt pri výbere zariadenia a prístup k servisu a podpore vám pomôže vybrať konfiguráciu pre vaše projekty. Kontaktujte nás a porozprávajte sa o stroji pre vašu spoločnosť.
