CNC frézka Atomstack C4 Pro + príslušenstvo
Dostupnosť: Dostupný
Odosielame do: 48 hodín
Prepravné náklady: od 0.00 €
Katalógové číslo: 10457
Kód výrobcu: C4-Pro
Skladové zásoby:
Kod EAN: 5907052594813
Stav produktu: Nový
- Popis produktu
- Recenzia produktu (0)

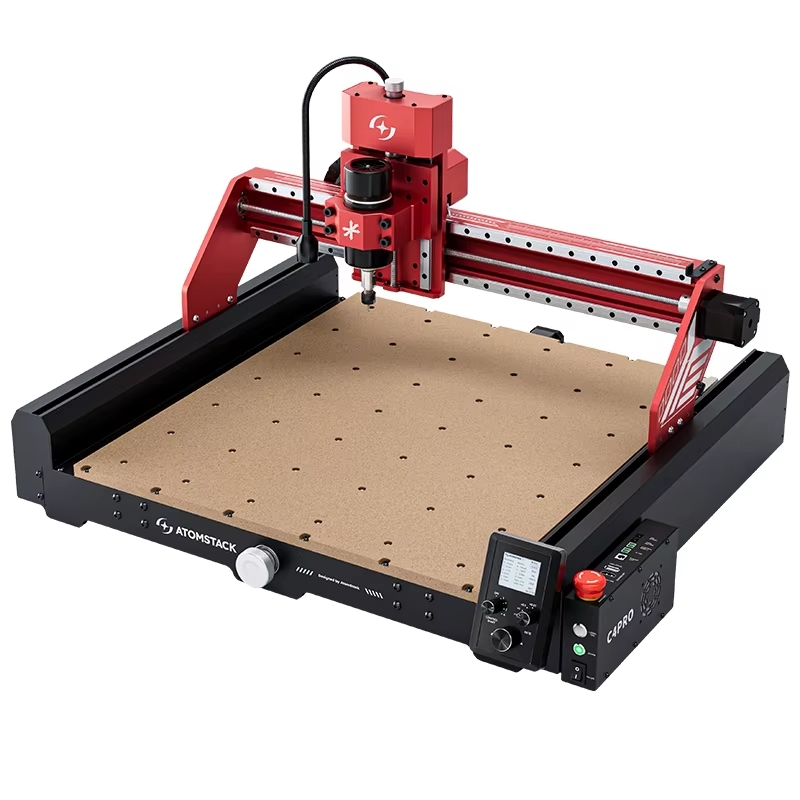

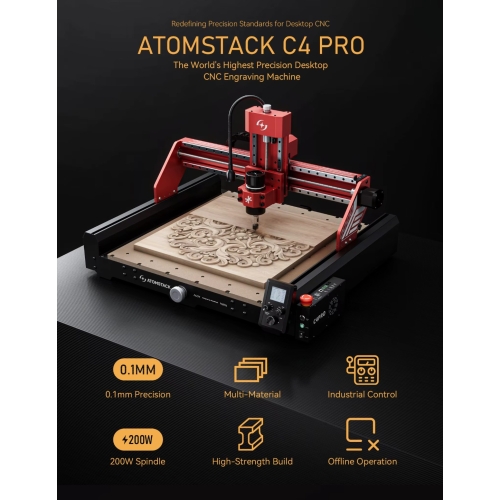

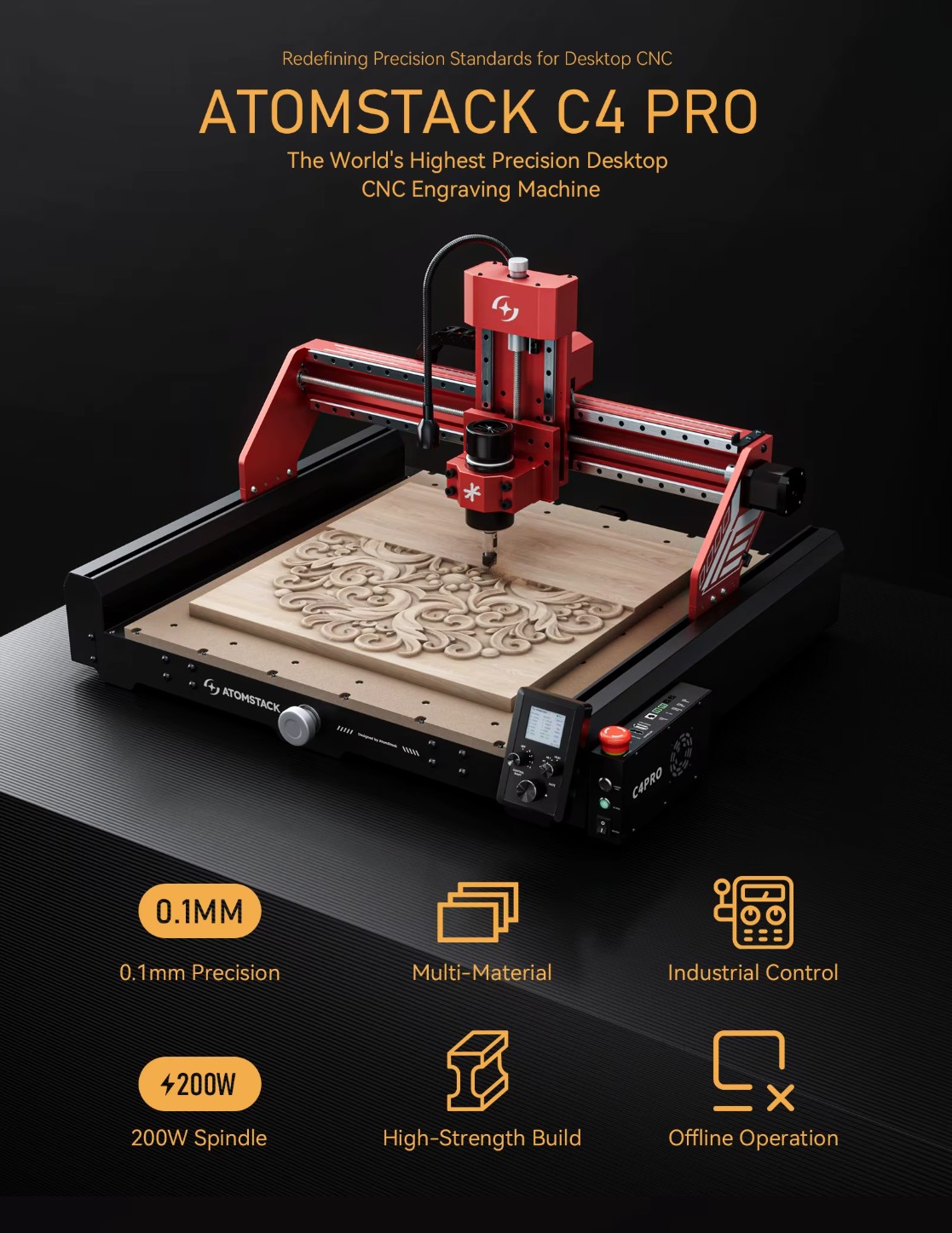

CNC fréza Atomstack C4 PRO - 200 W, odporúčané pole 400 × 400 × 90 mm
Lineárne vedenia, skrutky s dvojitou maticou, nástrojová sonda a offline ovládač.
Premeňte svoj dizajn na hotový detail
Vyfrézujte kontúry, vrecká a vyryjte vlastné vzory. CNC stanica vám dáva voľnosť pri vytváraní dekorácií, prototypov a technických prvkov z materiálov určených pre stroj.
Atomstack C4 PRO je CNC frézka s vretenom 200 W a odporúčaným poľom 400 × 400 mm a rozsahom Z 90 mm. Dizajn je navrhnutý pre presné vedenie malých detailov a projektov. Vreteno dosahuje až 12 000 otáčok za minútu. Osi X/Z používajú vodidlá MGH12 a skrutky s dvojitou maticou T8 a os Y používa vodidlá 16 mm a skrutku T12. Originálny offline ovládač s gombíkom umožňuje obsluhu na stroji a sonda pomáha určiť polohu nástroja.
Môžete realizovať jednotlivé projekty a opakovať pripravené cesty v ďalších objednávkach. Vlastná frézka vám umožní rozšíriť vašu dielňu o mechanické frézovanie a personalizáciu.
Frézovanie a gravírovanie na C4 PRO
Najdôležitejšie výhody
Frézovanie a gravírovanie podľa vlastného návrhu
Priložená konfigurácia má vreteno 200 W. Môžete prejsť od reklamných prvkov a dekorácií až po prototypy a diely na mieru.
Vedenie nástroja pozdĺž obrysu
Osi X a Z majú lineárne vedenia MGH12 a skrutky T8 a os Y je vybavená vedeniami 16 mm a skrutkou T12. Vaša vlastná CNC stanica vám dáva slobodu pri vytváraní ďalších verzií detailov a opakovaní pripravených ciest.
Obsluha priamo na fréze
Originálny offline ovládač s gombíkom umožňuje pozorovať a korigovať polohu a kontrolovať stav vretena na zariadení. To je vhodné pre následné projekty a prácu na malých detailoch v štúdiu.
Centrovanie a kontrola poľa
Štvorbodové centrovanie pomáha určiť stredový bod okrúhleho objektu po kalibrácii. Pre prvky s rôznymi geometriami môžete použiť ďalšie možnosti ovládania.
Dielňa s možnosťou rozšírenia
Ovládanie umožňuje spoločnú obsluhu XYZ a štvrtej osi. Základnou frézou zostáva stanica XYZ a ďalšiu konfiguráciu môžete prispôsobiť vývoju svojich projektov.
Formát pre vaše vlastné projekty
Rad XY je 420 × 420 mm s odporúčanou pracovnou oblasťou 400 × 400 mm. Môžete realizovať jednotlivé projekty, prototypy a krátke série.
Príprava nástroja, obrysov a dielov

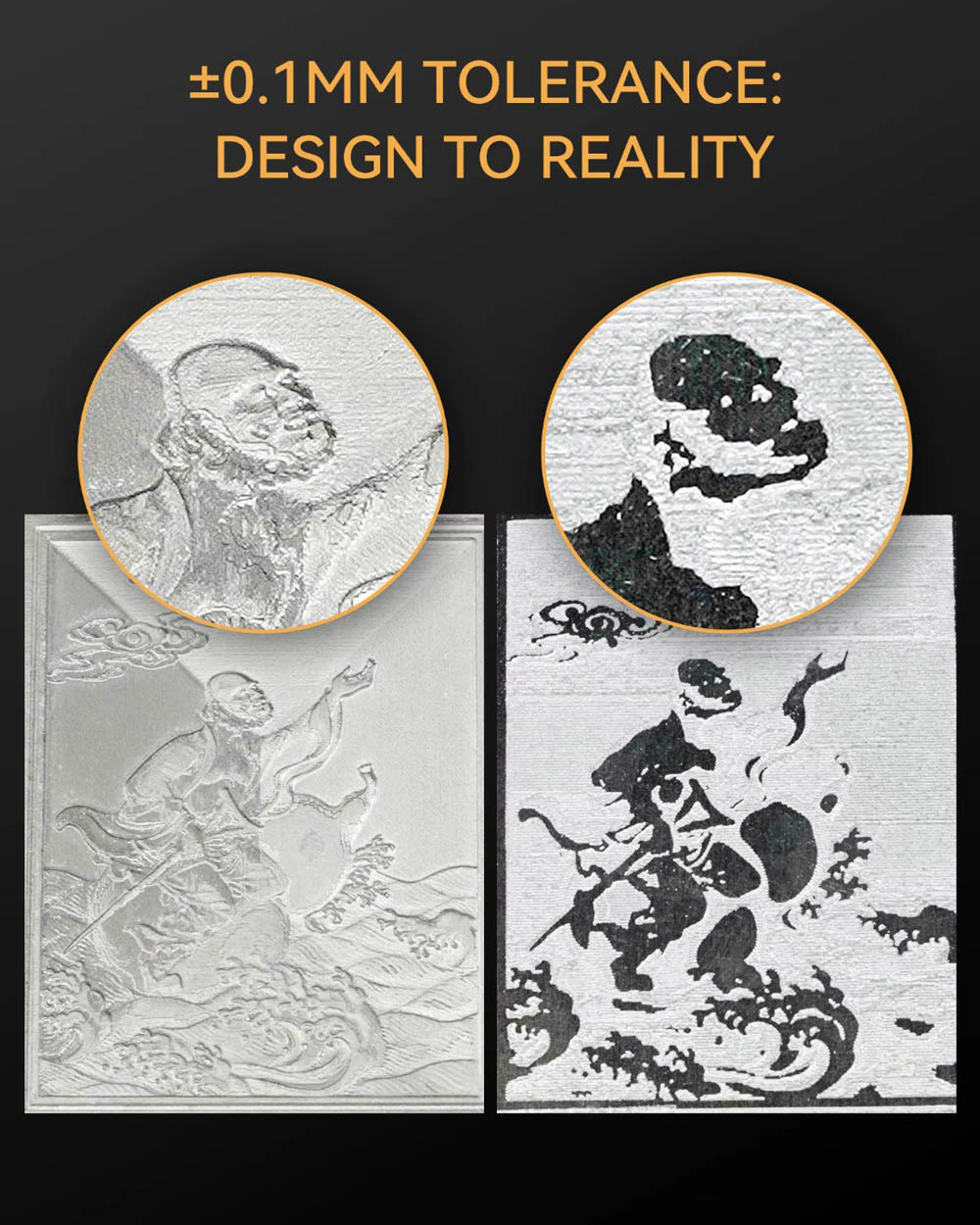

Príklady reliéfu a hotového spracovania

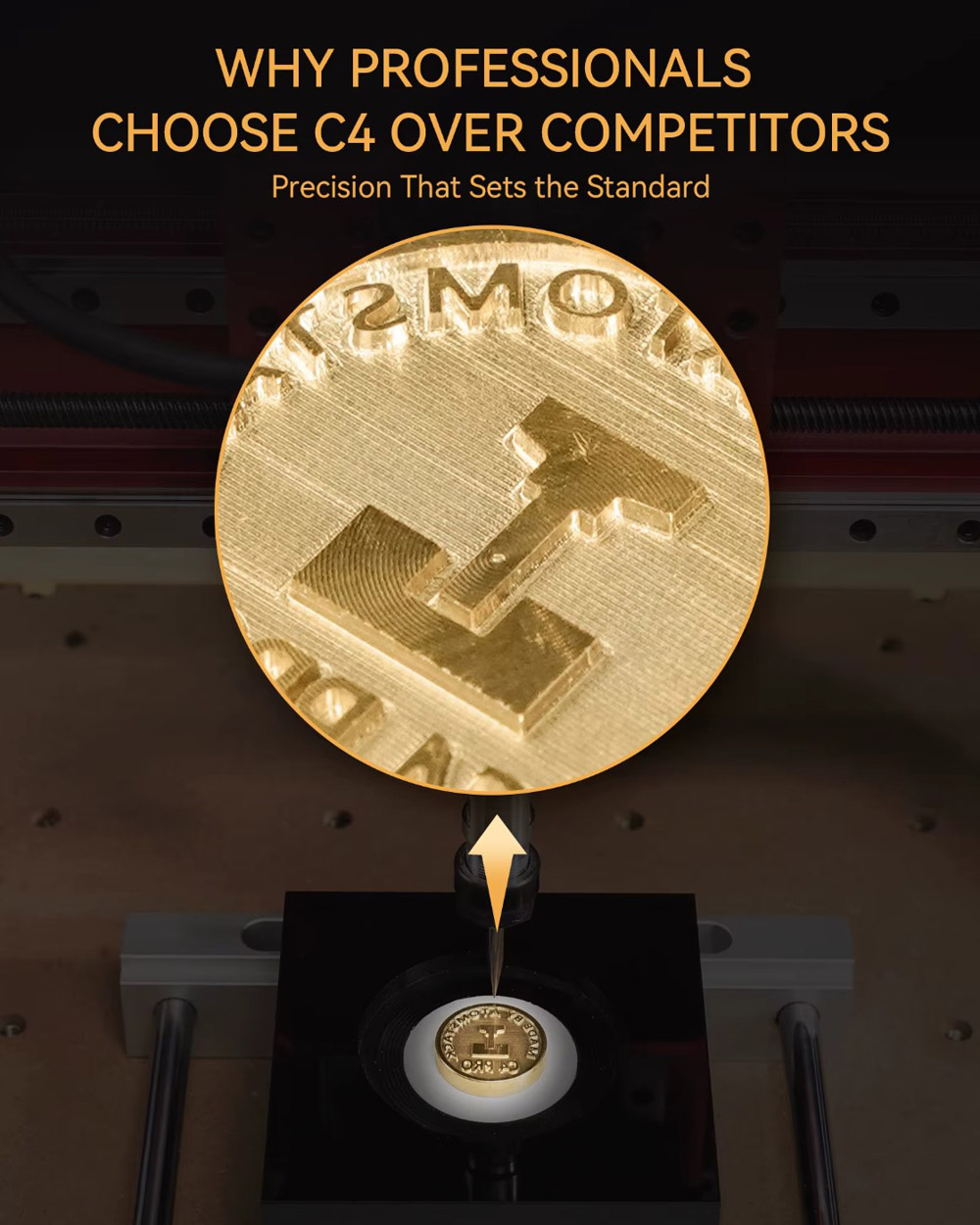

Centrovanie a gravírovanie okrúhleho detailu
Dekoratívny reliéf v dreve

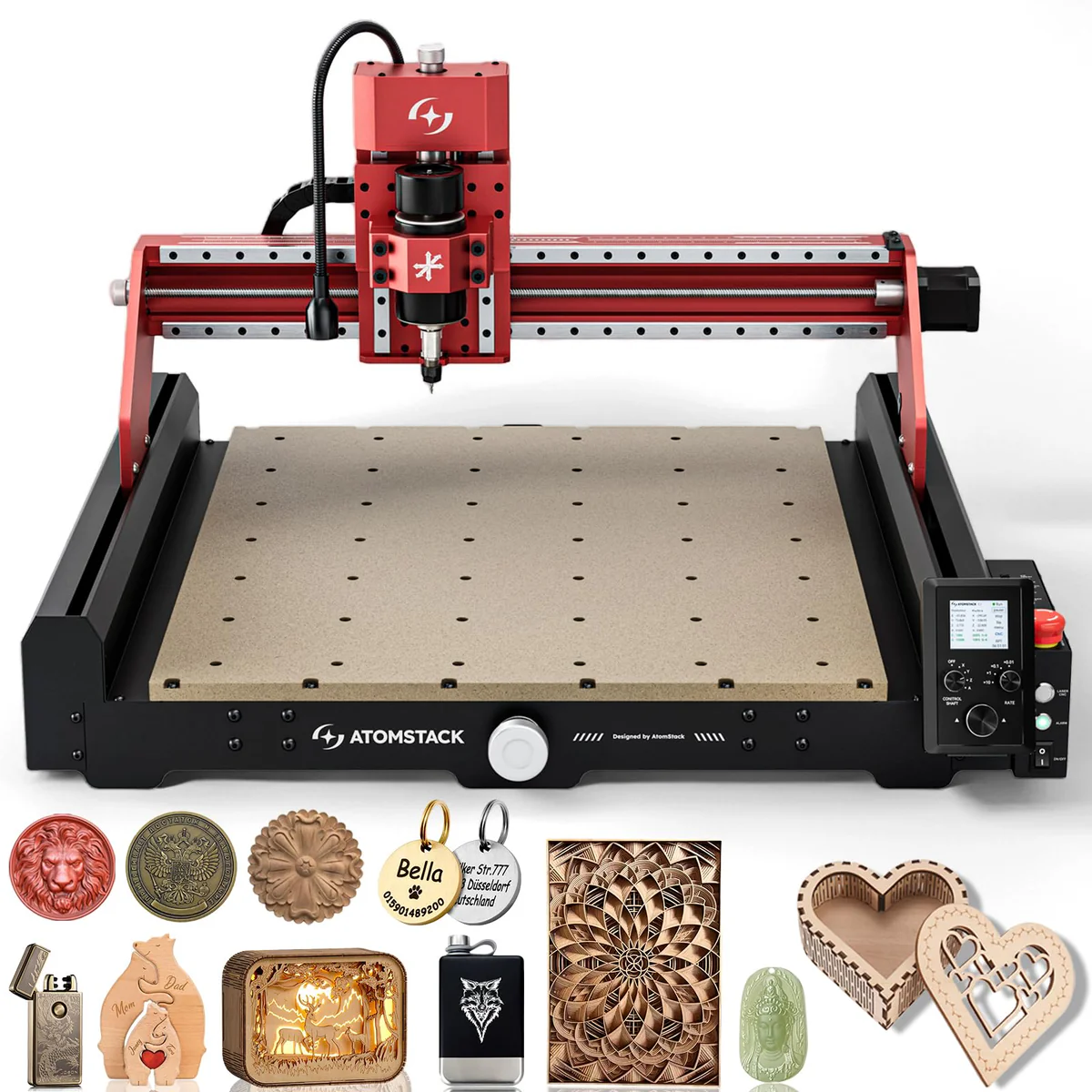

Nápady na aplikácie
Dekorácie a gravírovanie
Nápisy, ornamenty, reliéfy a individuálne projekty.
Prototypy
Modely a prvky na kontrolu geometrie vlastného návrhu.
Podrobnosti a krátke série
Obrysy, vrecká a diely vyrobené z pripraveného G kódu.

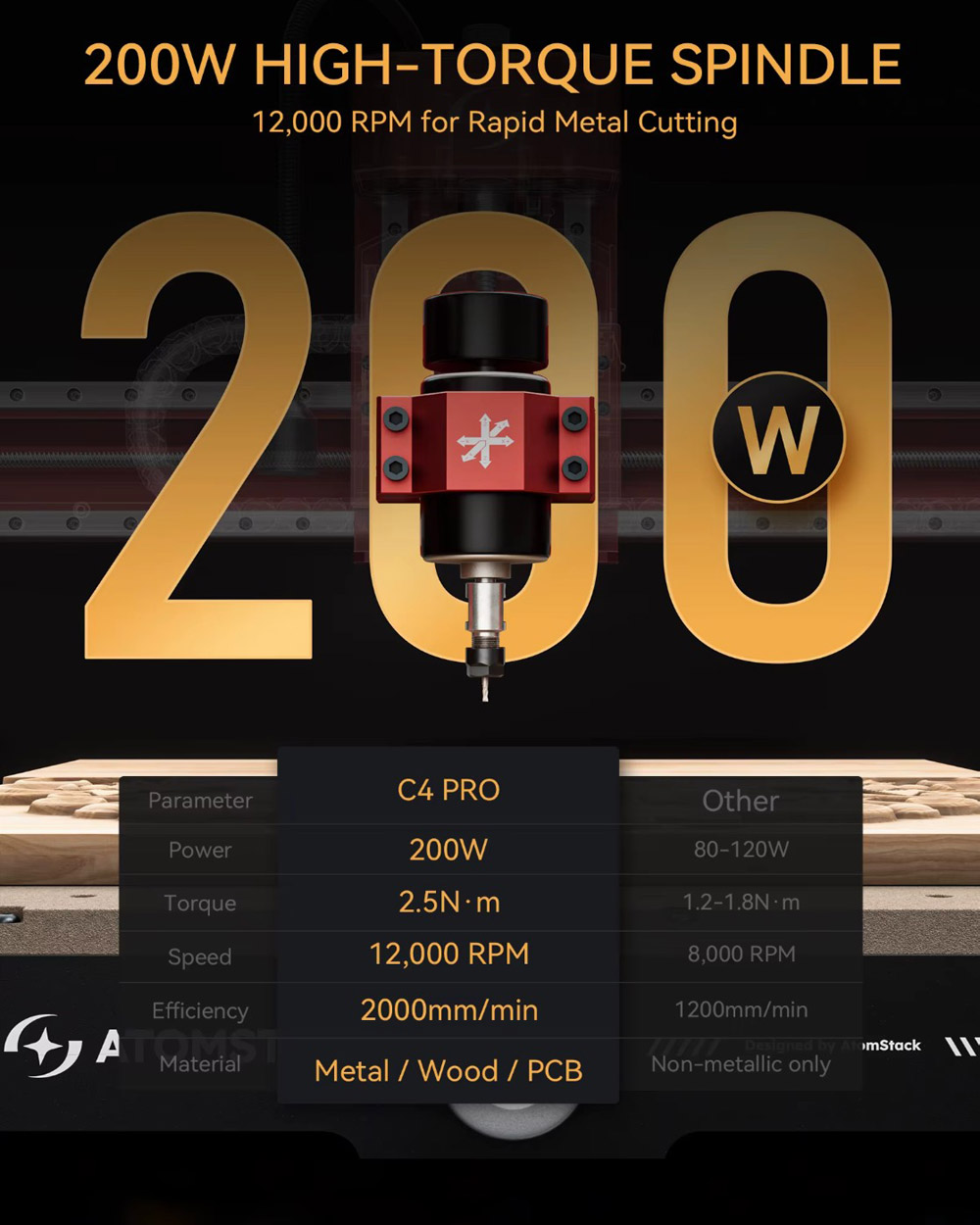

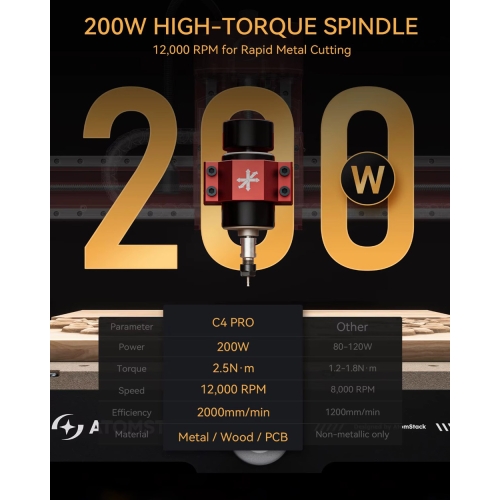

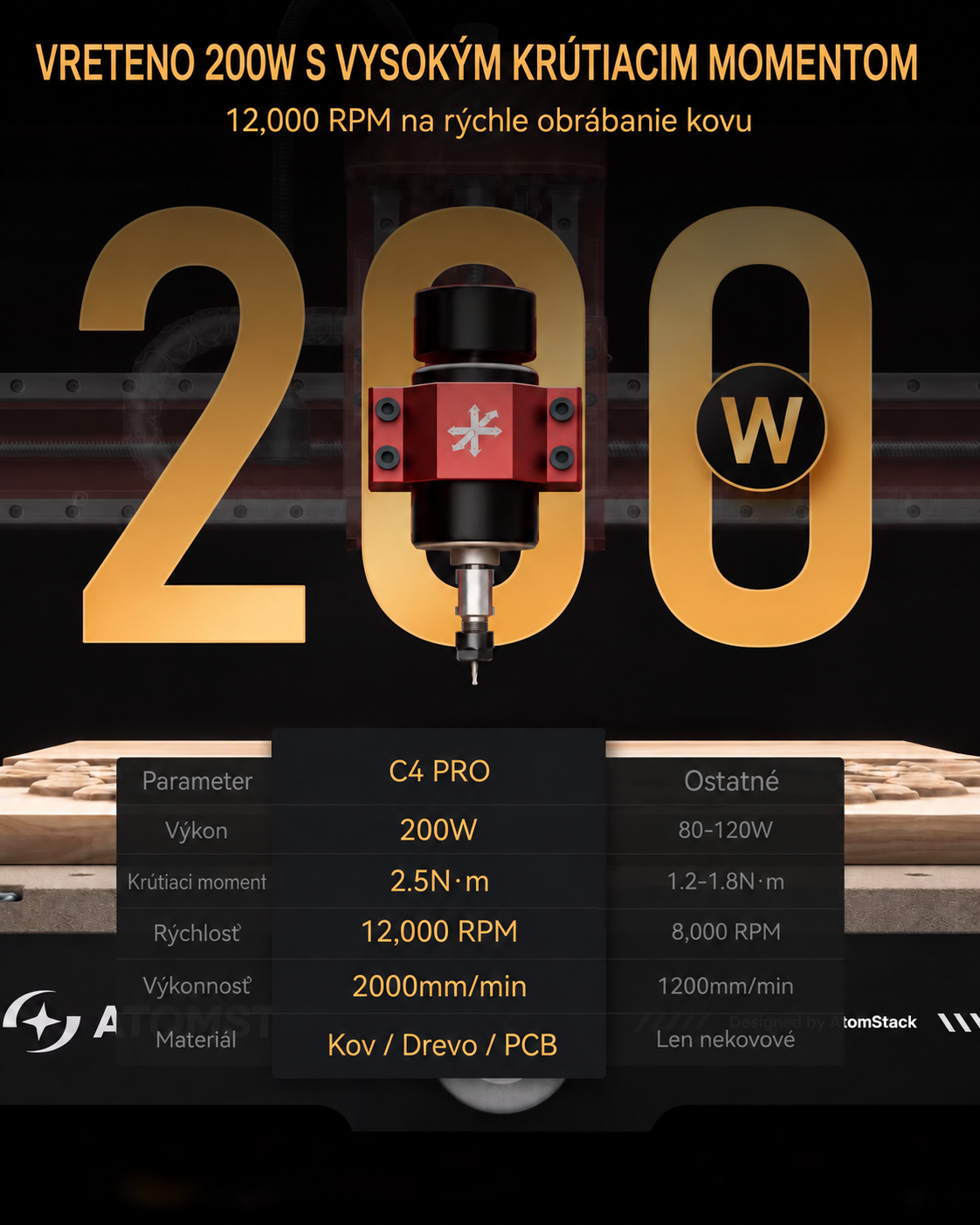

Vreteno a nástroj

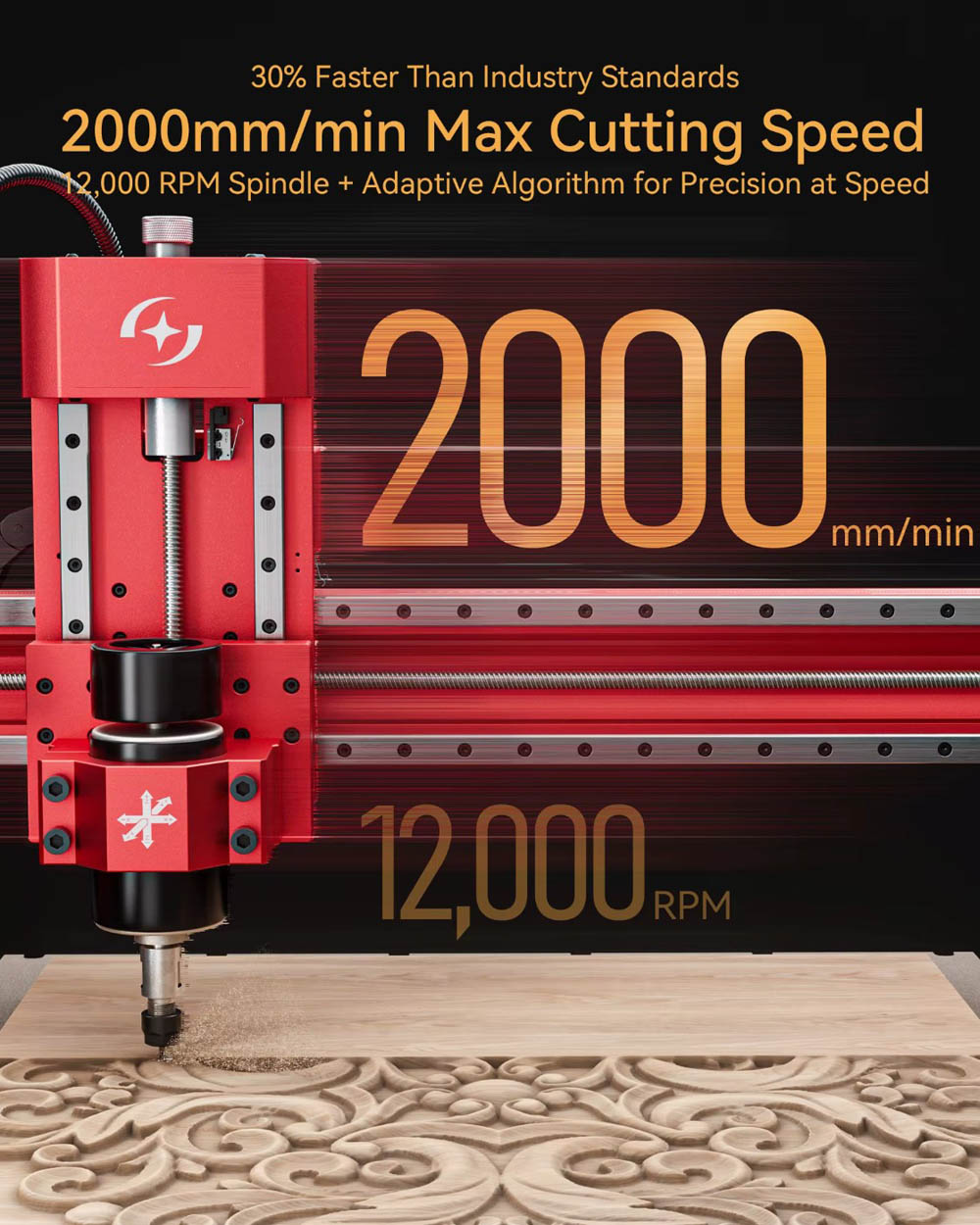

200 W a až 12 000 ot./min.
Priložená konfigurácia má vreteno 200 W. Nastavenie rýchlosti vretena vám dáva kontrolu nad prevádzkou nástroja. Stroj vedie frézu po pripravených dráhach, vytvára kontúry, vrecká a gravíruje.
Môžete prejsť od reklamných prvkov a dekorácií až po prototypy a diely na mieru.
Mechanika
Skrutky MGH12 a T8/T12 s dvojitou maticou
Osi X a Z majú lineárne vedenia MGH12 a skrutky T8 a os Y je vybavená vedeniami 16 mm a skrutkou T12. Dvojité matice sú súčasťou dizajnu strojčeka. Rám, skrutky a vodidlá spolupracujú pri pohybe osí. Táto štruktúra je základom pre frézovanie podľa návrhu.
Vaša vlastná CNC stanica vám dáva slobodu pri vytváraní ďalších verzií detailov a opakovaní pripravených ciest.

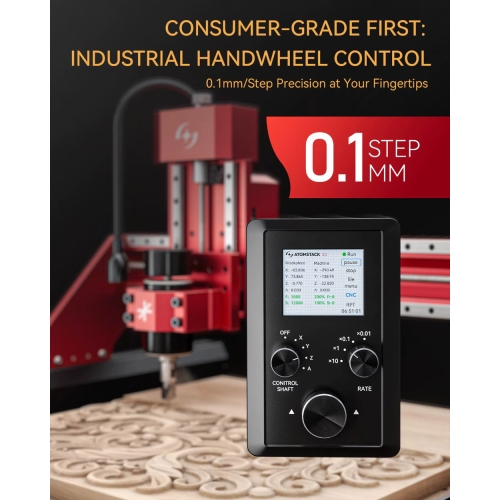

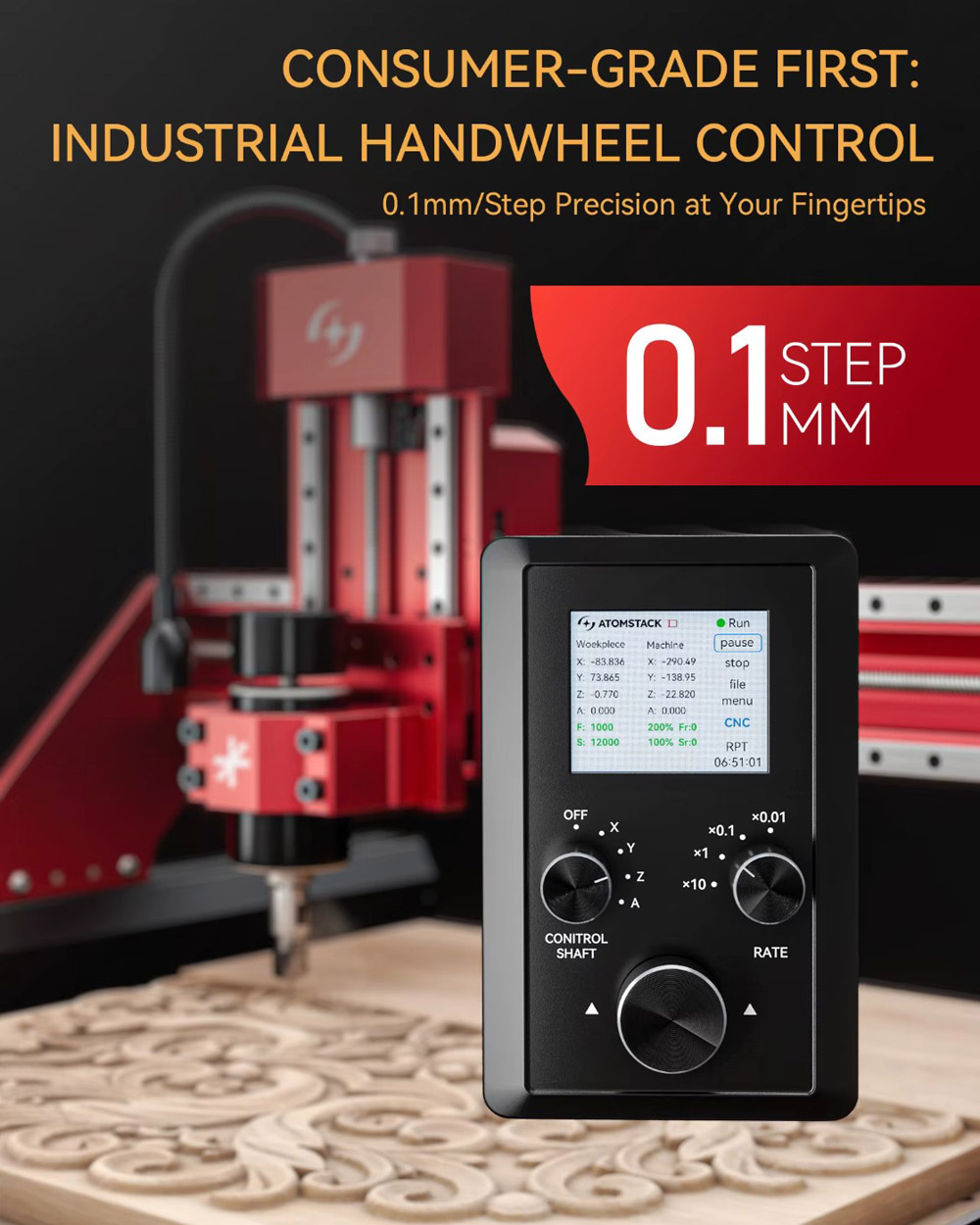

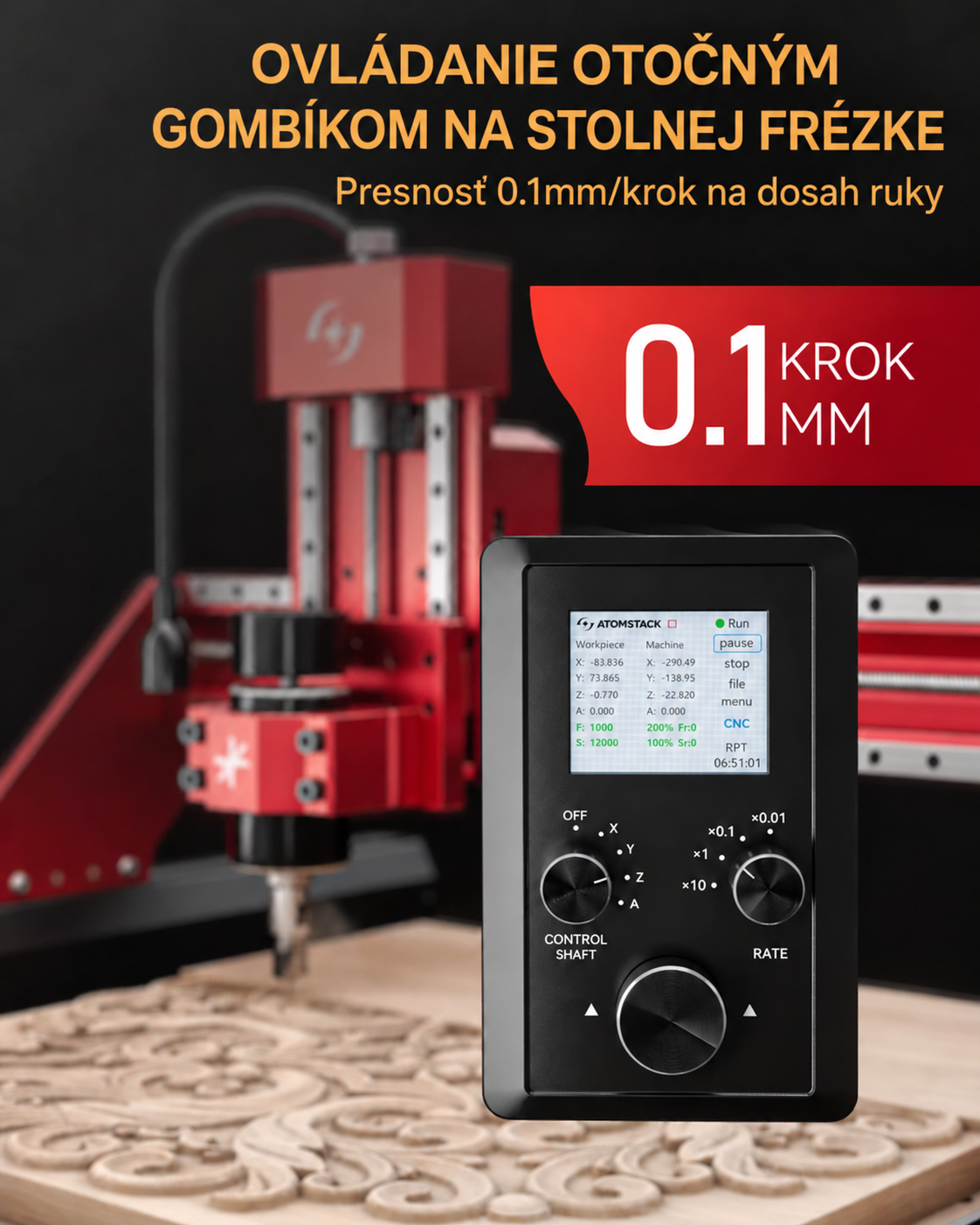

Offline ovládač
Manipulácia s pozíciami a úlohami na stroji

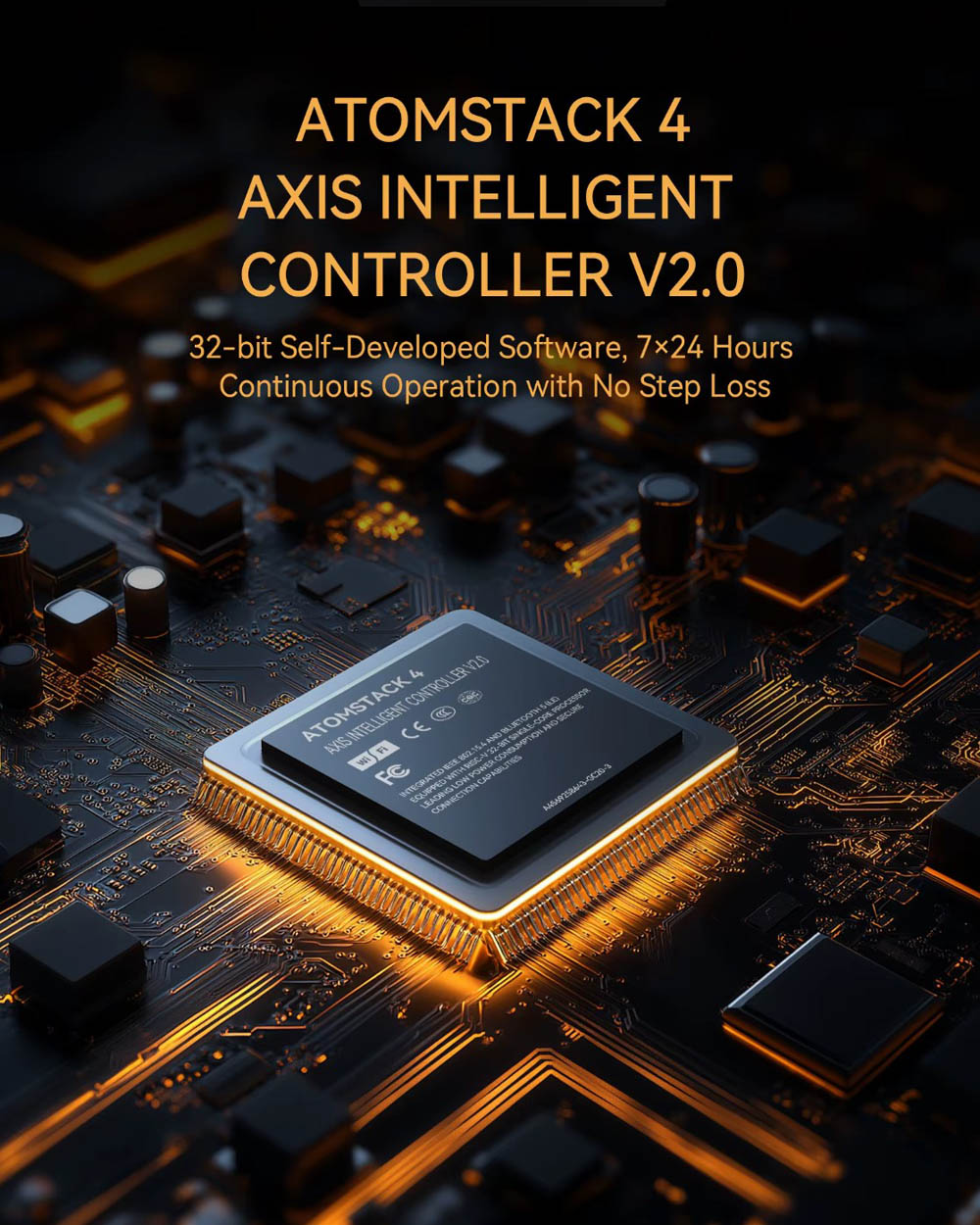

Originálny offline ovládač s gombíkom umožňuje pozorovať a korigovať polohu a kontrolovať stav vretena na zariadení. 32-bitová základná doska a izolácia čipu sú ovládacími prvkami. Offline ovládač vám umožňuje prístup k polohe a spracovaniu úlohy na stroji. Gombík uľahčuje ovládanie pohybu.
To je vhodné pre následné projekty a prácu na malých detailoch v štúdiu.

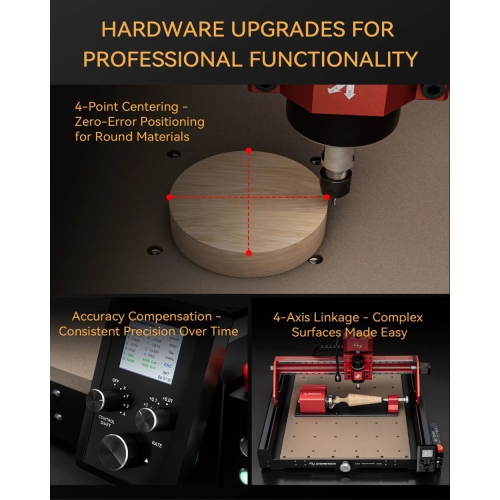

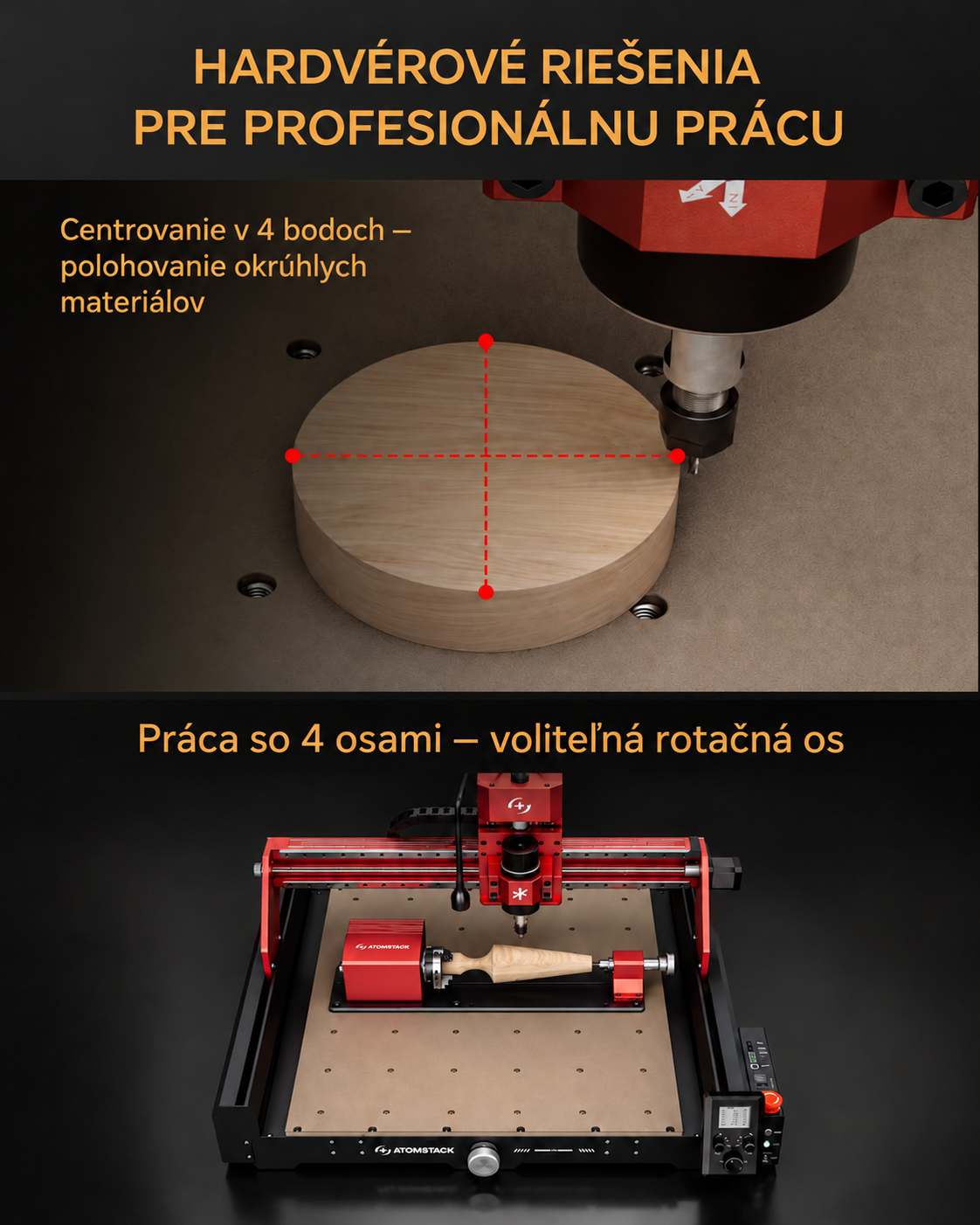

Nastavenie funkcií

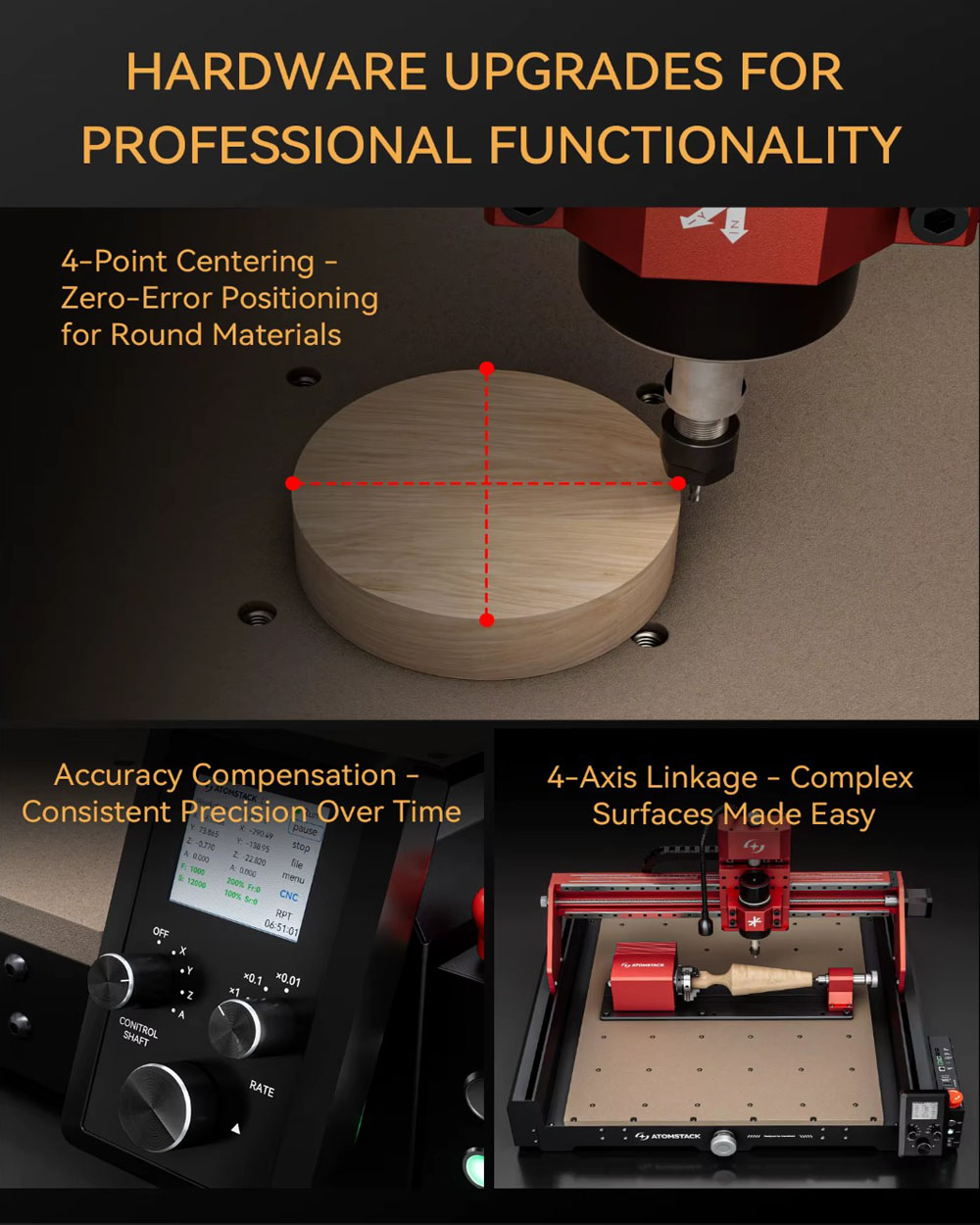

Štvorbodové centrovanie, kompenzácia a limit

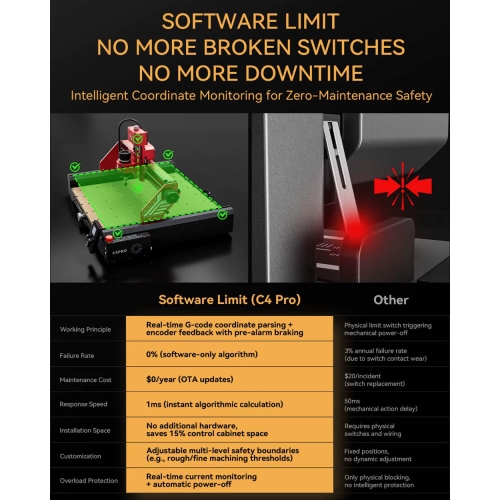

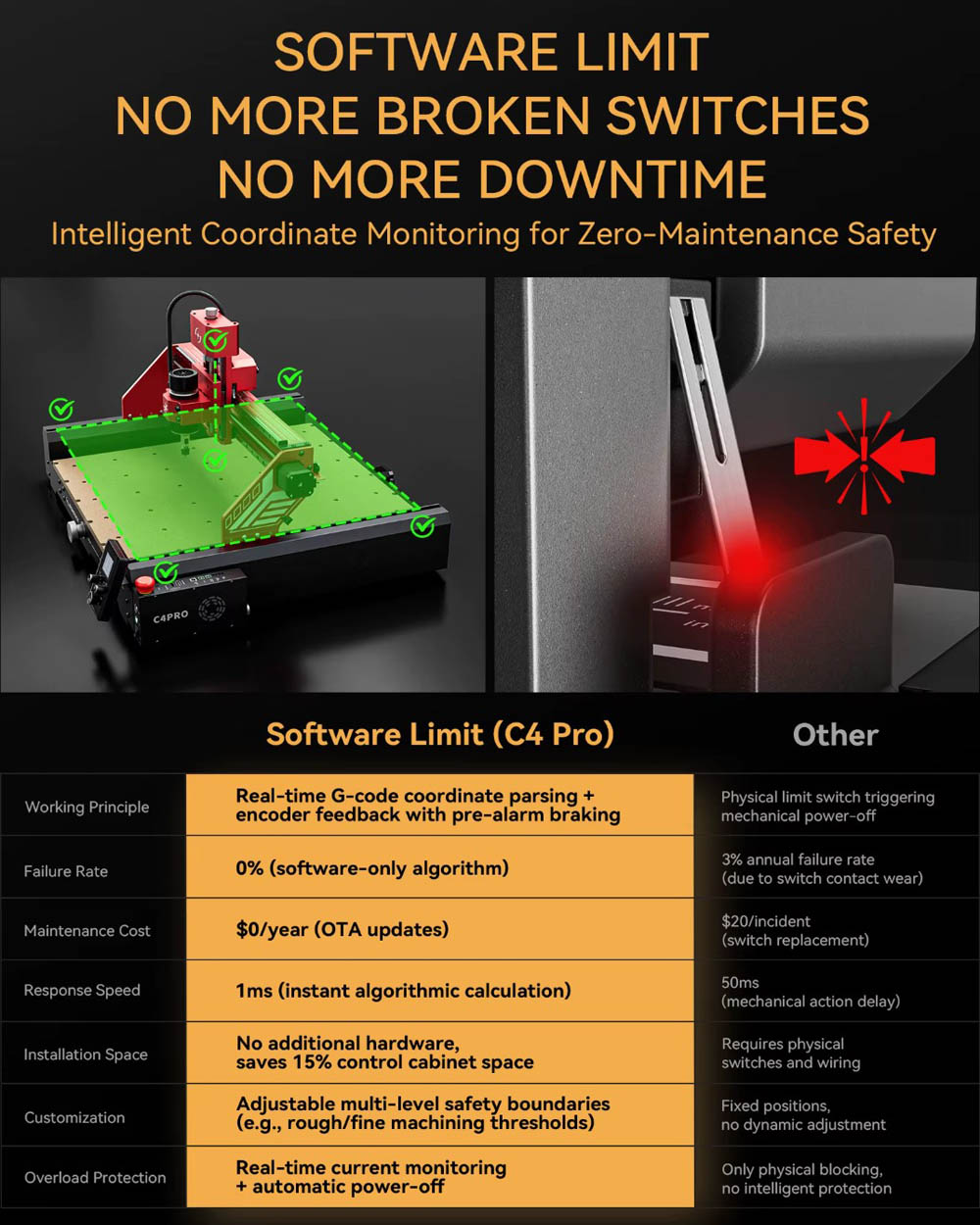

Štvorbodové centrovanie pomáha určiť stredový bod okrúhleho objektu po kalibrácii. Kompenzácia umožňuje korigovať parametre pohybového systému. Štvorbodové centrovanie, kompenzácia a limit softvérového poľa podporujú riadenie projektu. Tieto funkcie uľahčujú umiestnenie vašej práce vzhľadom na vašu položku.
Pre prvky s rôznymi geometriami môžete použiť ďalšie možnosti ovládania.
Štvrtá os a rozhrania
Možnosť rozšírenia na príslušnú konfiguráciu
Ovládanie umožňuje spoločnú obsluhu XYZ a štvrtej osi. Štvorosové ovládanie otvára možnosť pridania otočného nástavca. Voliteľné rozšírenie rozširuje rozsah projektov o obrábanie okolo detailu.
Základnou frézou zostáva stanica XYZ a ďalšiu konfiguráciu môžete prispôsobiť vývoju svojich projektov.

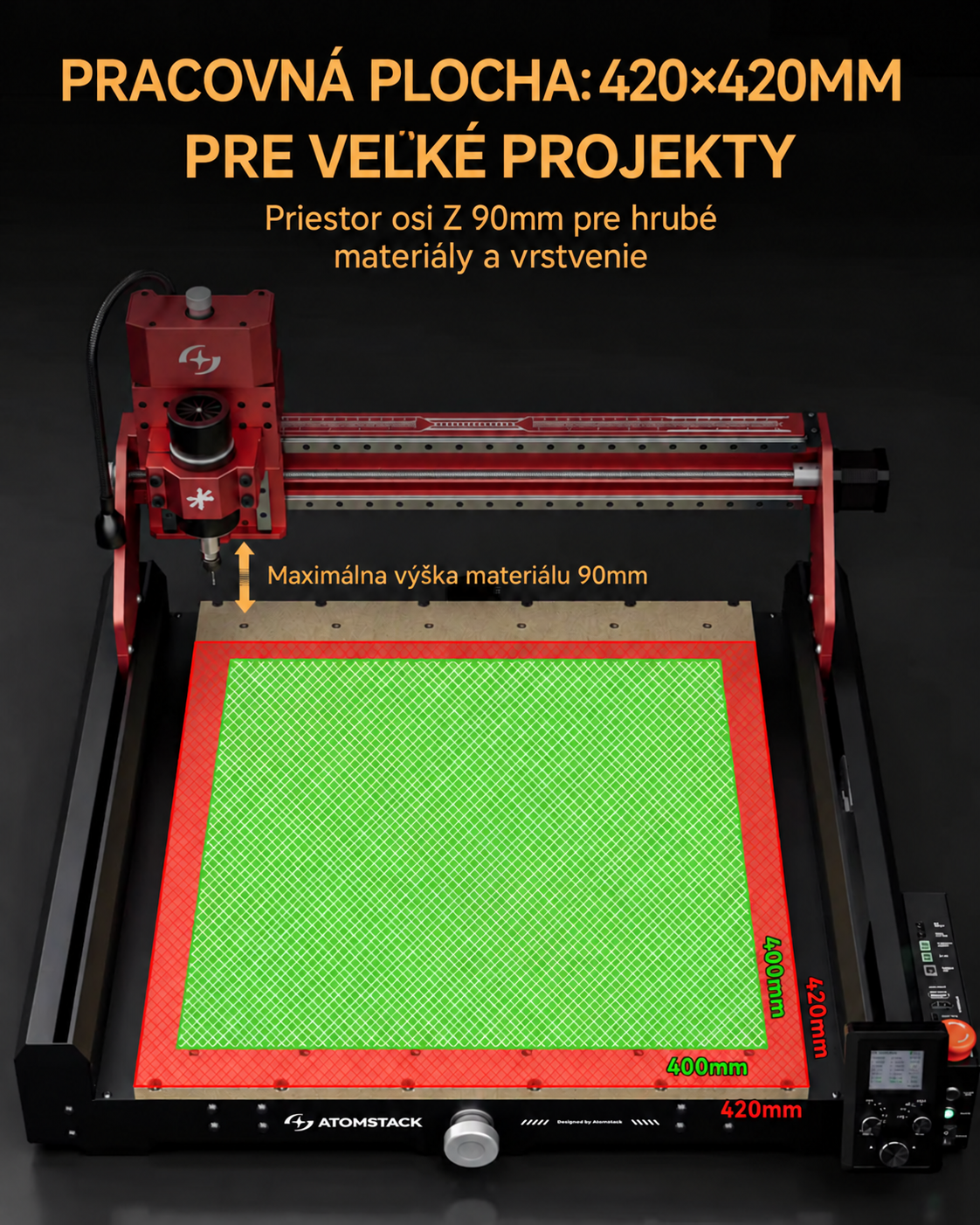

Pole a pozícia
Odporúčaný rad 400 × 400 mm a Z 90 mm

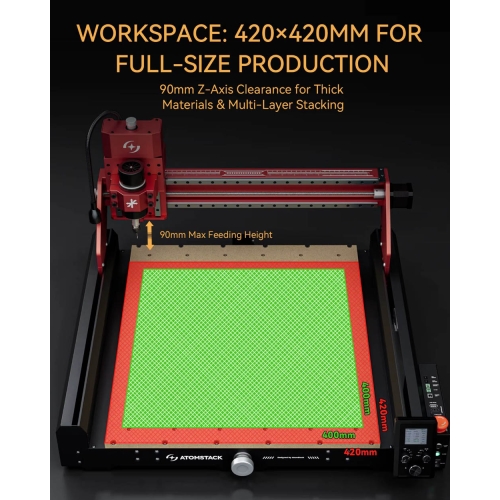

Rad XY je 420 × 420 mm s odporúčanou pracovnou oblasťou 400 × 400 mm. Rad Z je 90 mm. Dostupné pole poskytuje priestor pre dekorácie, gravírovanie a drobné diely. Kompaktný dizajn uľahčuje organizáciu dielne.
Môžete realizovať jednotlivé projekty, prototypy a krátke série.

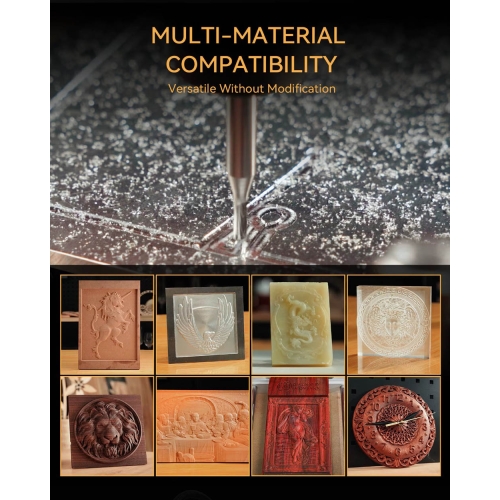

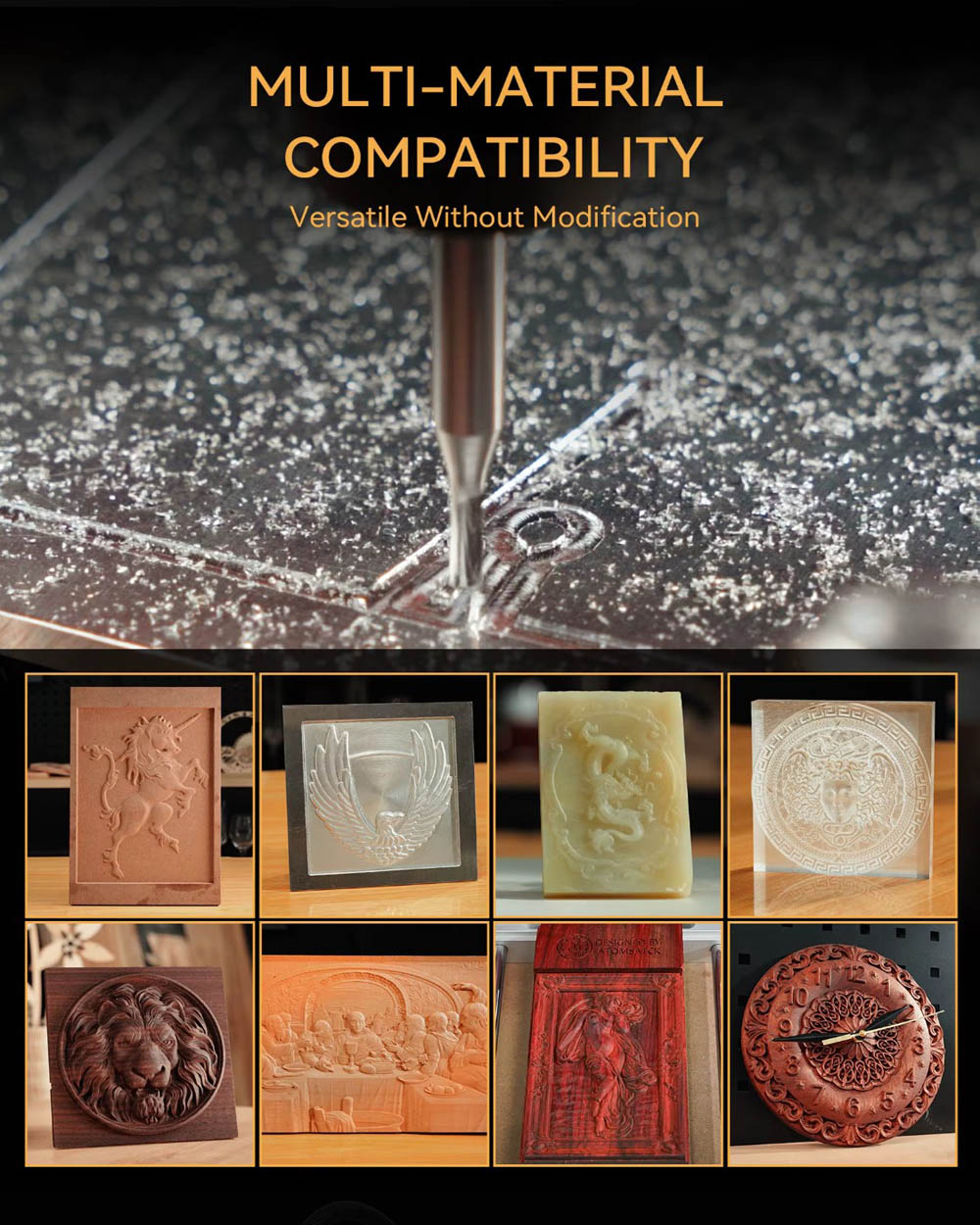

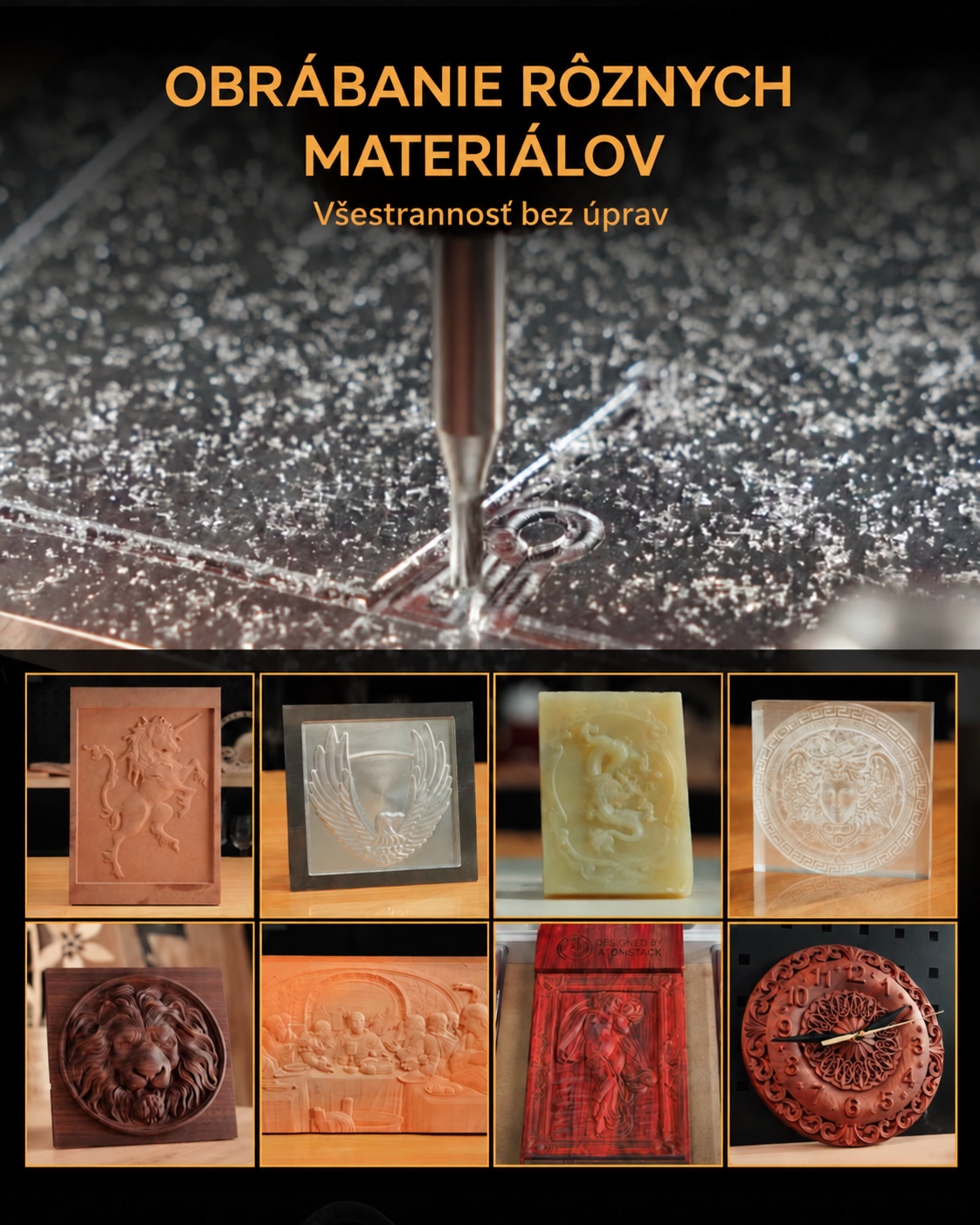

Materiály pre vaše projekty
Drevo a plasty
- Drevo, akryl, plast, PVC a POM.
PCB
- Príprava mechanických dráh a otvorov s riadením hĺbky a odstraňovania prachu.
Vybrané kovy
- Hliník a mosadz, vrátane razenia - v operáciách vhodných na pohon, rezanie a montáž.
Príklady implementácie
Softvér a ovládanie
Sviečka, UGS, ioSender a príprava kódu
Konfigurácia ovládania: PC softvér/offline ovládač. Riadenie prepája pripravený projekt s obsluhou zariadenia a parametrami úlohy.
Vlastné súbory umožňujú realizovať jednotlivé projekty, pripraviť následné verzie detailu a vrátiť sa k vybranej geometrii pre následné zákazky.
Čo získate každodennou prácou?
Premeňte svoj dizajn na hotový detail
- Dekorácie a gravírovanie — Nápisy, ornamenty, reliéfy a jednotlivé projekty.
- Prototypy - Modely a prvky na kontrolu geometrie vlastného dizajnu.
- Podrobnosti a krátke série — Obrysy, vrecká a časti vyrobené z pripraveného G kódu.
- Vlastné projekty — Sloboda pri dokončovaní zákaziek podľa vlastnej grafiky alebo geometrie.
- Následné objednávky — Možnosť rozšírenia ponuky o nové produkty a krátke série.
Vzory z rôznych materiálov
Technické údaje
| Parameter | Hodnota |
|---|---|
| Značka/Model | Atomstack C4 PRO |
| Výkon vretena | 200 W; rozšírenie na 500 W voliteľné |
| Otáčky vretena | Pre 12 000 ot./min |
| Odporúčané pole XY | 400 × 400 mm |
| Vzhľadom na povrch XY | 420 × 420 mm |
| Rozsah Z | 90 mm |

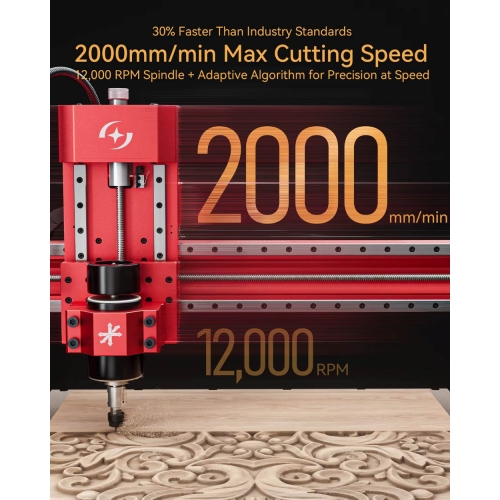

| Maximálny posuv pre CNC obrábanie | 2000 mm/min |

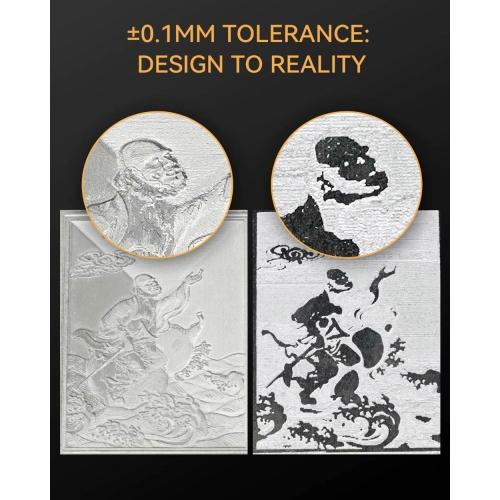

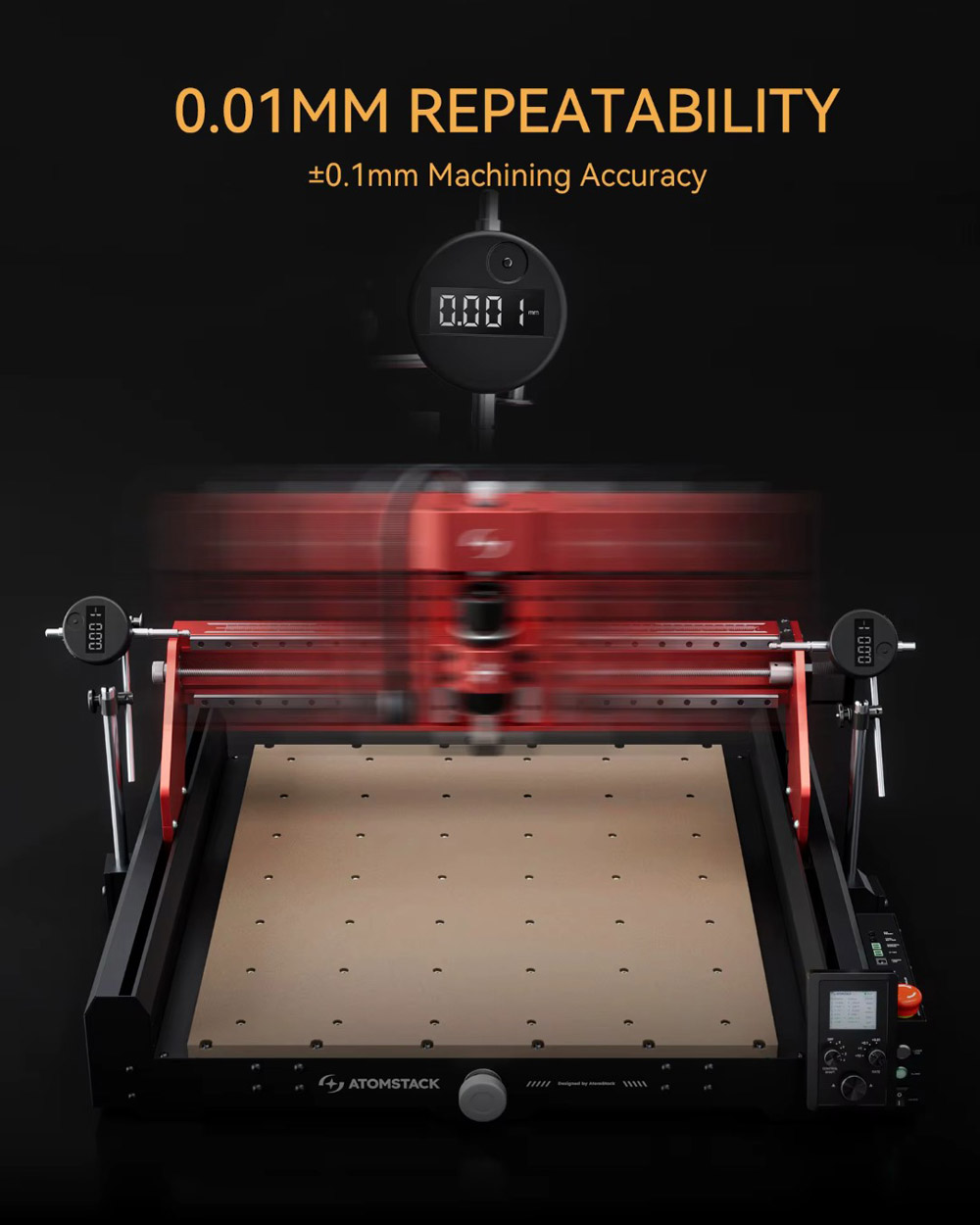

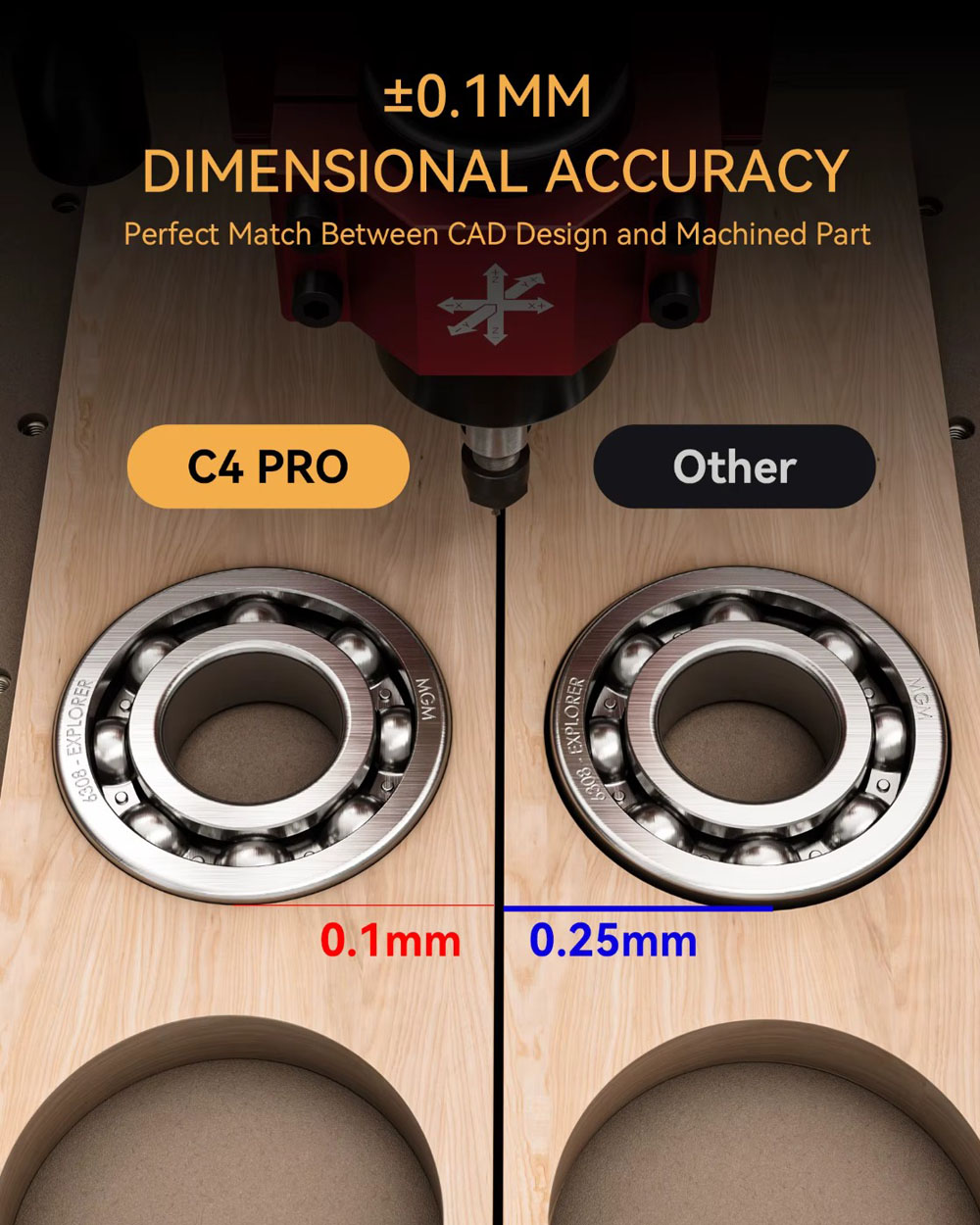

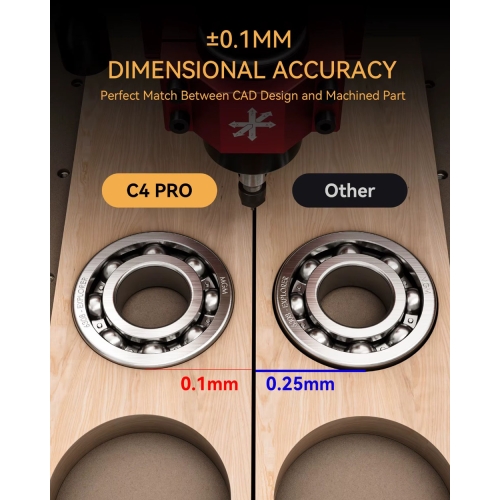

| Polohovanie | ±0,1 mm |

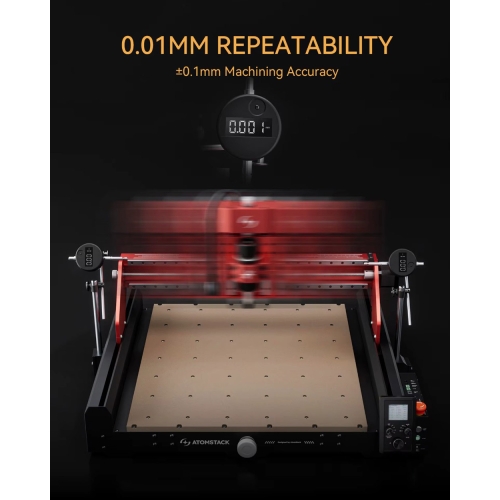

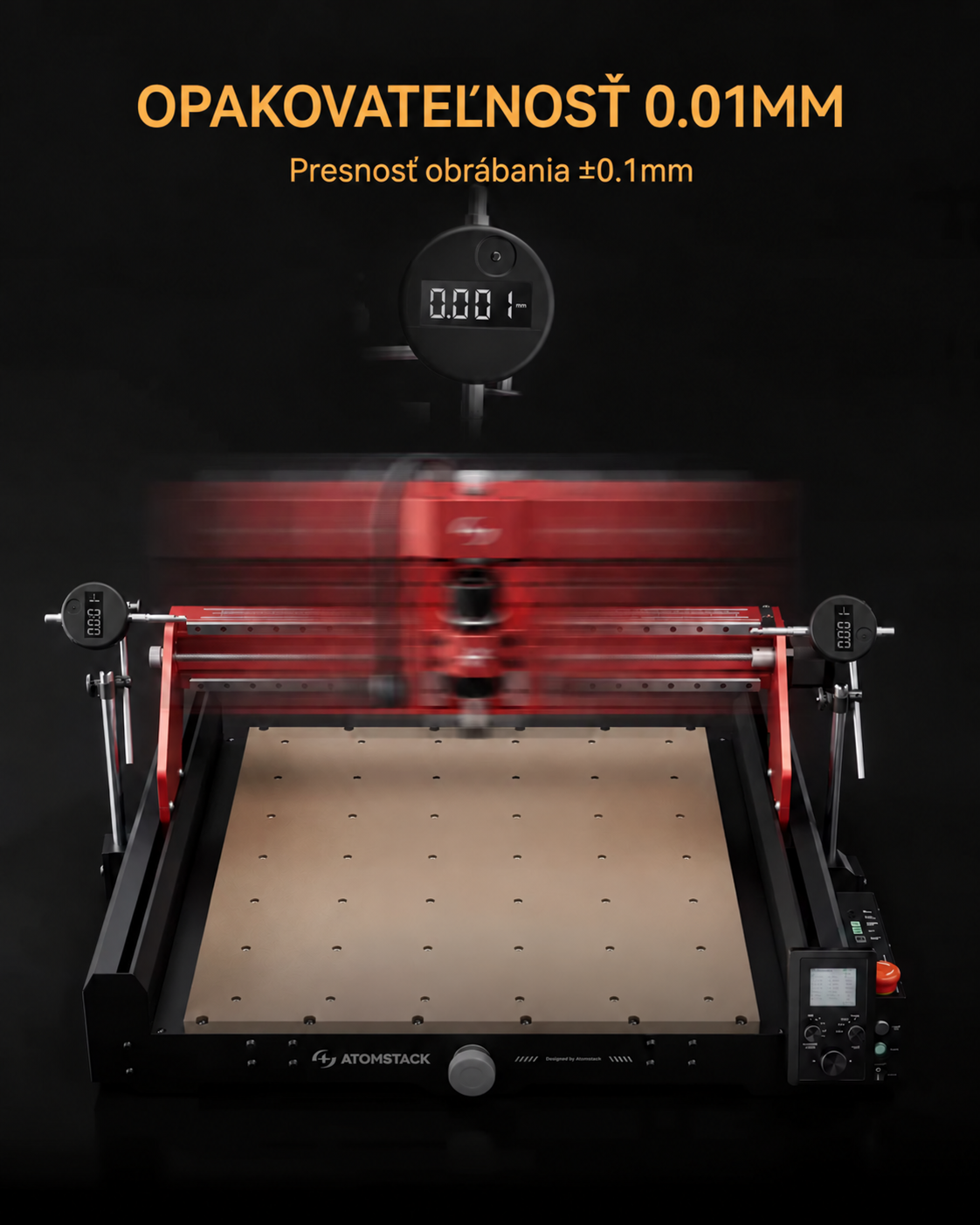

| Opakovateľnosť | 0,01 mm |
| Pohyb | Lineárne vedenia a skrutky s dvojitými maticami |
| Jazda X/Z | MGH12; Skrutky T8 |
| Jazda Y | Lineárna os 16 mm; skrutka T12 |
| Rozmery produktu | 631 × 423 mm |
| Limit poľa | Programové |
| Kontrola | PC softvér/offline ovládač |
| Nastavenie nástroja | Elektrické alebo manuálne |
| Štvorbodové centrovanie | Podporované |
| Štvrtá os | Voliteľná príloha; Axiálne ovládanie 4 |
Vybavenie C4 PRO
- Atomstack C4 PRO CNC frézka s vretenom 200 W
- Návod na použitie v poľštine
- Montážne príslušenstvo
- Súprava fréz
- Sonda osi Z
- Napájací a spojovací kábel
- Offline ovládač
Otázky pred nákupom
Aká je pracovná oblasť frézky?
400 × 400 mm.
Aké vreteno bolo použité?
200 W; rozšírenie na 500 W voliteľné.
Ako komunikuje ovládač?
PC softvér/offline ovládač.
Aké možnosti ponúka štvrtá os?
Voliteľná príloha; Axiálne ovládanie 4.
Čo so strojom získam?
Atomstack C4 PRO CNC frézka s vretenom 200 W; Používateľská príručka v poľštine; Montážne príslušenstvo; Súprava fréz; sonda osi Z; Napájací a spojovací kábel; Offline ovládač.
