Laserové čistenie dreva, kameňa a kovu: pulzný alebo kontinuálny?

Najprv si pozrite výsledok: tri povrchy, tri rôzne úlohy

Zväčšiť obrázok ↗

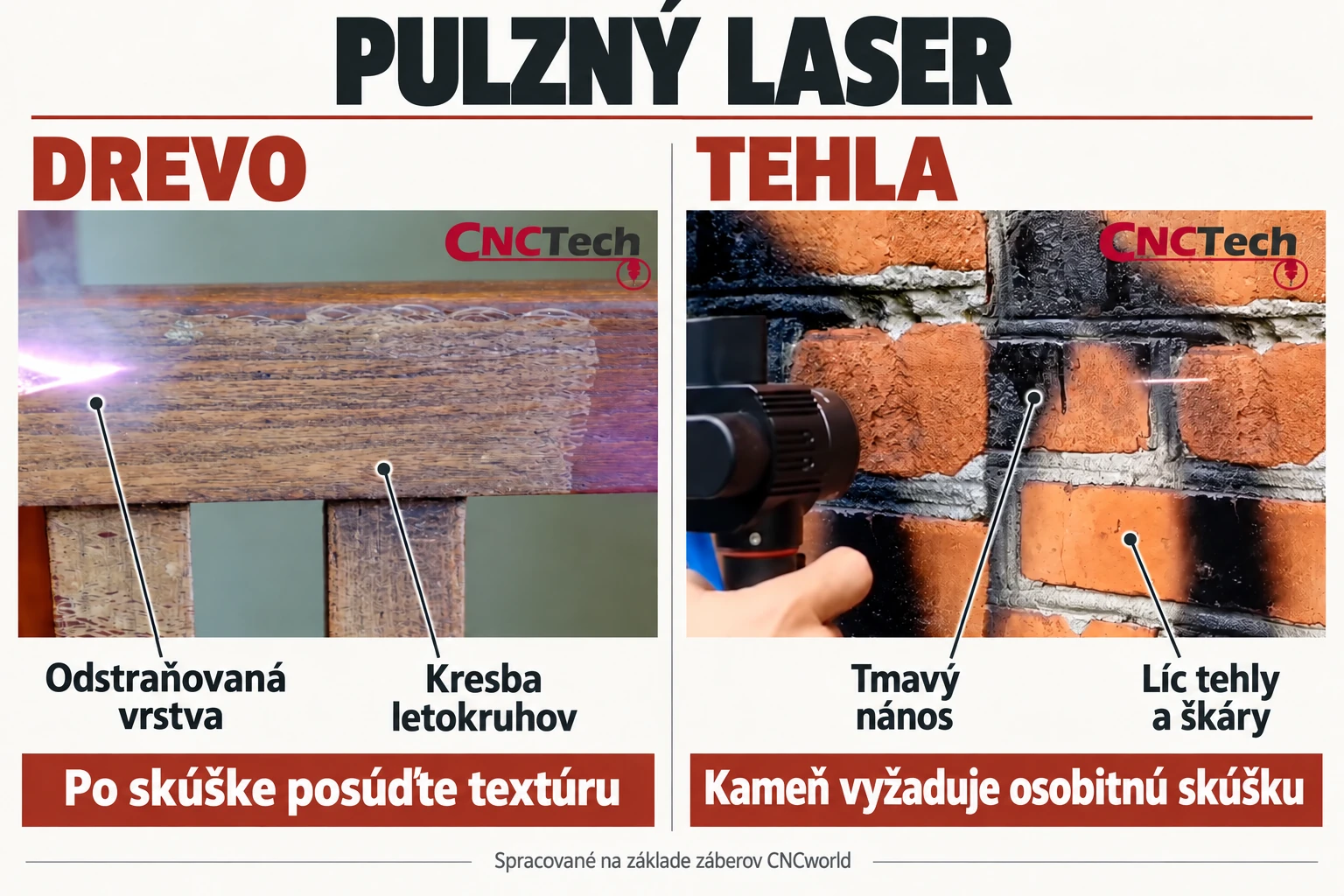

Drevo · odstraňovaná vrstva

Sledujte hranicu medzi vrchnou vrstvou a odkrytým povrchom. Video ukazuje konkrétnu vzorku bez predpisu parametrov.

Drevo · kresba vlákien

Po očistení posúďte kresbu, farbu a stav vlákien aj po zotretí zvyškov.

Tehla · líce a škára

V murive posudzujte tehlu a škáru samostatne. Ukážka na tehle nepotvrdzuje výsledok na mramore, žule ani pieskovci.

Na oceľovej doske mizne hnedastý povlak. Na drevenom ráme sa odkrýva kresba vlákien. Na tehlovej stene sa pod tmavou vrstvou objavuje oranžový povrch a svetlé škáry. Sú to tri použitia laserového čistenia, ale aj tri rôzne kritériá dobrej práce.

Kov môže vyžadovať prípravu na nový povlak alebo odstránenie korózie z dielu. Pri dreve záleží na zachovaní farby, textúry a detailu. Pri tehle a kameni treba posúdiť nečistoty aj samotný minerálny povrch. Nákup čistiaceho lasera výhradne podľa počtu wattov preto vedie k nepresným porovnaniam.

Vo videách nižšie ukazujeme skutočnú prácu z materiálov CNCworld. Ukážka pulzného lasera pochádza z videa označeného ako 200 W. Kontinuálne zábery zahŕňajú materiál 1500 W s kompaktným čistiacim laserom a samostatnú ukážku 1000 W s odstraňovaním čiernej vrstvy. Každá scéna má vlastný popis: sledujete konkrétny proces a výber aktuálneho modelu môžete oprieť o jeho špecifikáciu a skúšku svojho dielu.

Kontinuálny a pulzný laser: rozdiel je v spôsobe dodávania energie

Kontinuálny laser, teda CW, dodáva energiu nepretržite počas aktívnej emisie. Hlava rozvádza lúč po povrchu a obsluha ju vedie v nadväzujúcich pásoch. Také systémy sa porovnávajú okrem iného pre intenzívne čistenie kovových konštrukcií, väčších dielov a dielenských súčastí. Vysoký priemerný výkon môže uľahčiť intenzívne odstraňovanie vrstvy, no zvyšuje význam kontroly zohrievania podkladu.

Pulzný laser dodáva energiu v krátkych impulzoch. Pri zdrojoch MOPA možno nastaviť dĺžku impulzu a frekvenciu, čo poskytuje ďalšie možnosti prispôsobenia procesu. Vysoký okamžitý výkon impulzu a priemerný výkon sú rôzne veličiny. Pulzných 200 W a kontinuálnych 1500 W preto nemožno bez určenia materiálu a cieľa zoradiť do jednoduchého rebríčka „slabší–silnejší“.

Pri citlivom podklade potrebujete účinne odstrániť vrstvu pri prijateľnom vplyve na materiál. Tu býva kontrola impulzu dôležitejšia než najvyšší počet wattov. Pri veľkom masívnom oceľovom diele sa môže ťažisko presunúť k tempu práce a organizácii ďalších prechodov. Aj pulzný laser môže povrch prehriať alebo zmeniť, ak nastavenia a vedenie hlavy nezodpovedajú úlohe.

Nastavenie frekvencie alebo času emisie na paneli zariadenia CW nestačí na jeho stotožnenie s nanosekundovým zdrojom MOPA. Pri porovnávaní ponúk overte typ generátora, parametre impulzu, optiku a rozsah regulácie. Výsledok ovplyvňujú aj skenovacie pole a spôsob vedenia lúča.

Pozrite si štruktúru, nielen zmenu farby

Drevo: odkrývanie kresby, rámov a detailov

V prvom zázname sa lúč pohybuje po vodorovnej časti dreveného rámu. Vľavo je vidieť svetlejšiu odkrytú časť, vpravo tmavšiu vrstvu. Druhé video ukazuje skúšku na plochom drevenom paneli: pri prechode vzniká svetlý obdĺžnik. Tieto zábery dobre ukazujú, prečo sa o pulznom laseri uvažuje v renovačných dielňach a pri čistení drevených prvkov.

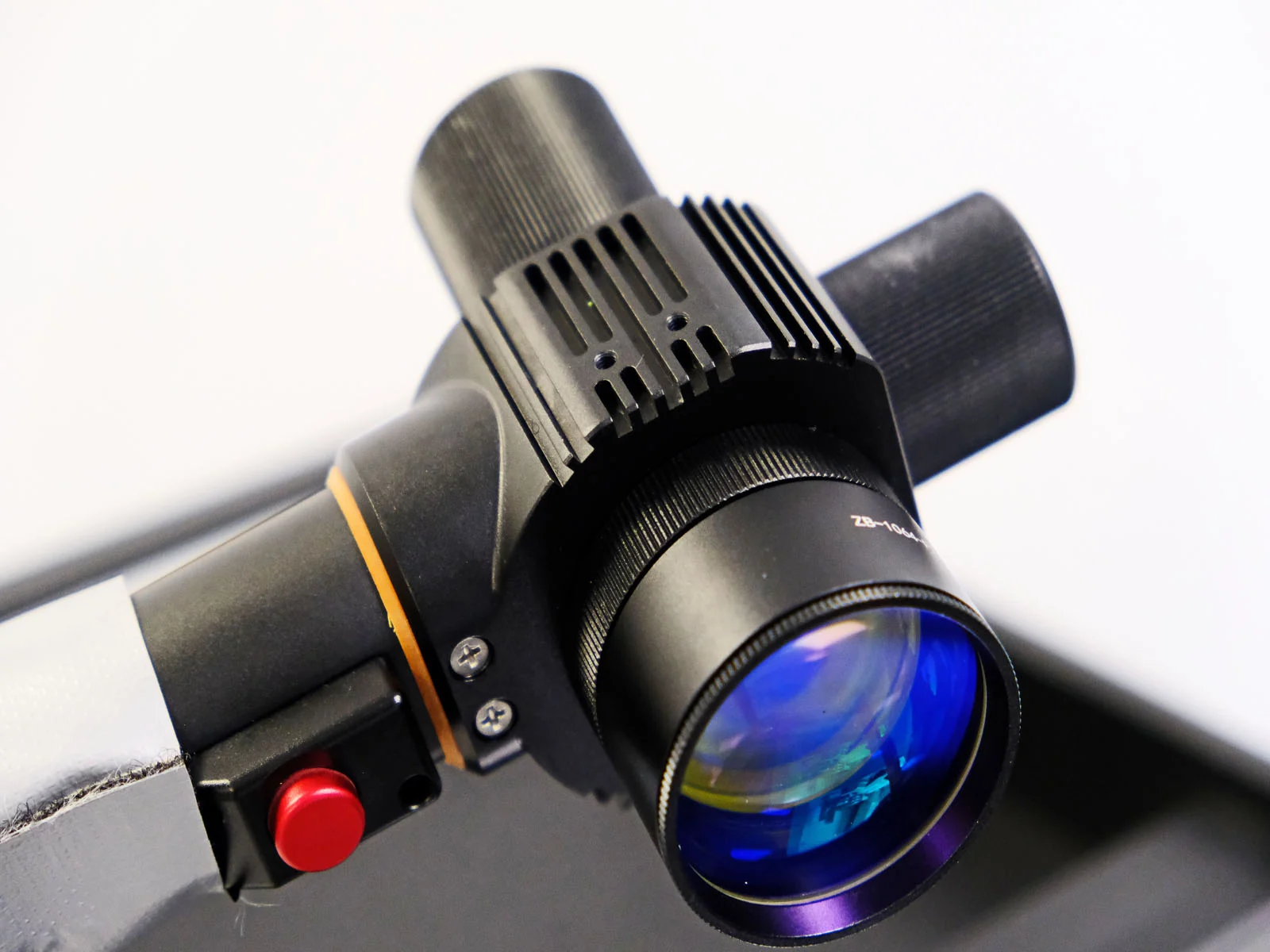

Čo tento proces prináša? Ručná hlava umožňuje nasmerovať prácu na vybranú oblasť bez abrazívneho kontaktu s povrchom. Pri ráme, lište alebo profilovanom diele to umožňuje hodnotiť malé časti a kontrolovať ďalšie prechody. Laser však automaticky nemení starý povlak na hotový povrch pre novú úpravu. Po skúške treba posúdiť farbu, textúru, odkryté vlákna a požiadavky nasledujúcej operácie.

V ukážke rámu je štruktúra dreva zreteľná. Oplatí sa prezrieť si ju zblízka namiesto hodnotenia výsledku iba podľa zosvetlenia povrchu. Rozdielna tvrdosť častí kresby, predchádzajúce poškodenia a stav povlaku môžu ovplyvniť rovnomernosť. Pri jemnej rezbe, dyhovanom diele alebo predmete s neznámou konštrukciou musí skúška zohľadniť celú stavbu predmetu.

Rozsah našich pulzných modelov zahŕňa vhodne pripravené suché drevo bez živice aj ľahké nečistoty a ľahké tenké povlaky. Nepredpokladáme rovnaký výsledok pre každú viacvrstvovú farbu, lak alebo moridlo. Pred výberom zariadenia pripravte vzorku so skutočným povlakom — druh, vlhkosť, predchádzajúca povrchová úprava a počet vrstiev majú zodpovedať plánovaným zákazkám.

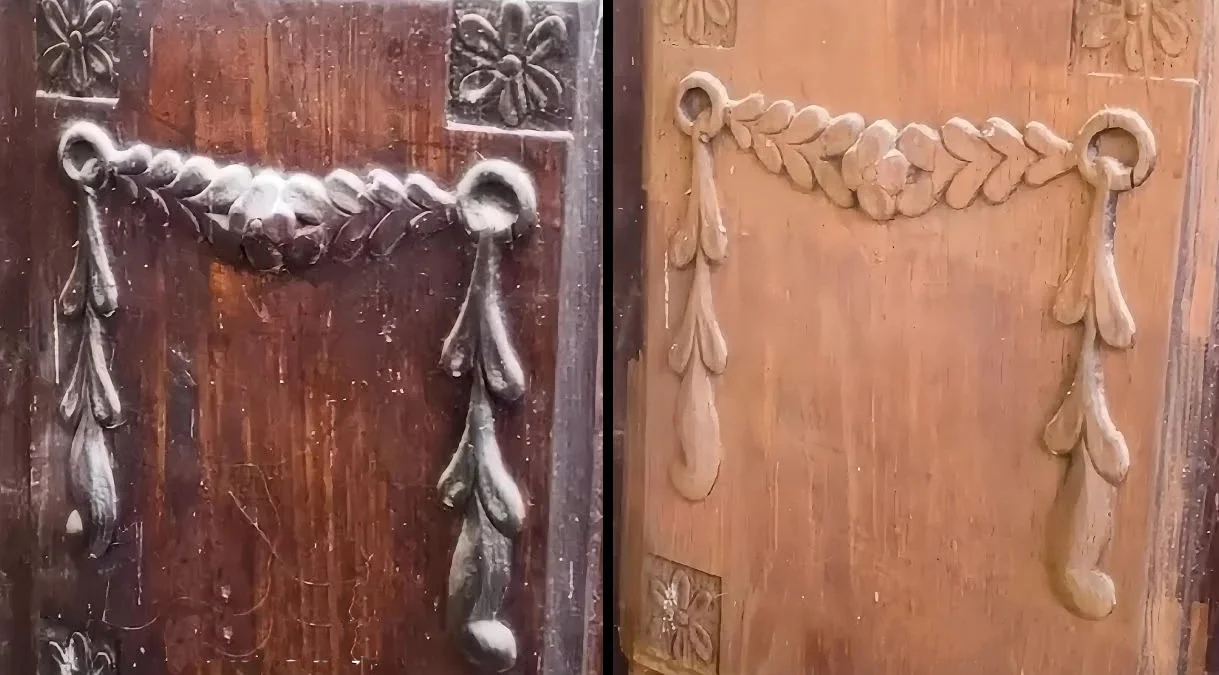

Pôvodné porovnanie dverí z galérie ponuky ukazuje príklad efektu na zdobenom prvku. Berte ho ako inšpiráciu použitia a obe videá ako možnosť pozrieť si priebeh práce na konkrétnych vzorkách. Čas renovácie celých dverí zahŕňa aj prípravu, prístup k dielu, kontrolu a ďalšiu povrchovú úpravu.

Tehla: zreteľná hranica medzi tmavou vrstvou a odkrytým murivom

Video s tehlovou stenou obsahuje dva zábery rovnakého druhu práce. Je vidieť skenovací pás pri tmavej vrstve na tehlách aj postupné odkrývanie ich oranžového povrchu. Spolu s tehlou sa mení vzhľad škár. To je dôležitý detail: na murive pracujete súčasne s materiálmi rôznej štruktúry a stavu zachovania.

Pri takej úlohe neposudzujte iba farbu po prechode, ale aj hrany tehál, súdržnosť škár, pórovitosť a zjednotenie celej časti. Nerovné murivo vyžaduje udržiavanie správnej vzdialenosti od povrchu. Hlboká škára alebo výstupok neležia v rovnakej rovine ako líce tehly. Skúška na jednom hladkom mieste ešte neopisuje prácu na celej fasáde.

Pri zákazke na prírodnom kameni pripravte vzorku konkrétneho druhu a povrchovej úpravy. Mramor, žula a pieskovec sú témou nasledujúcej kapitoly.

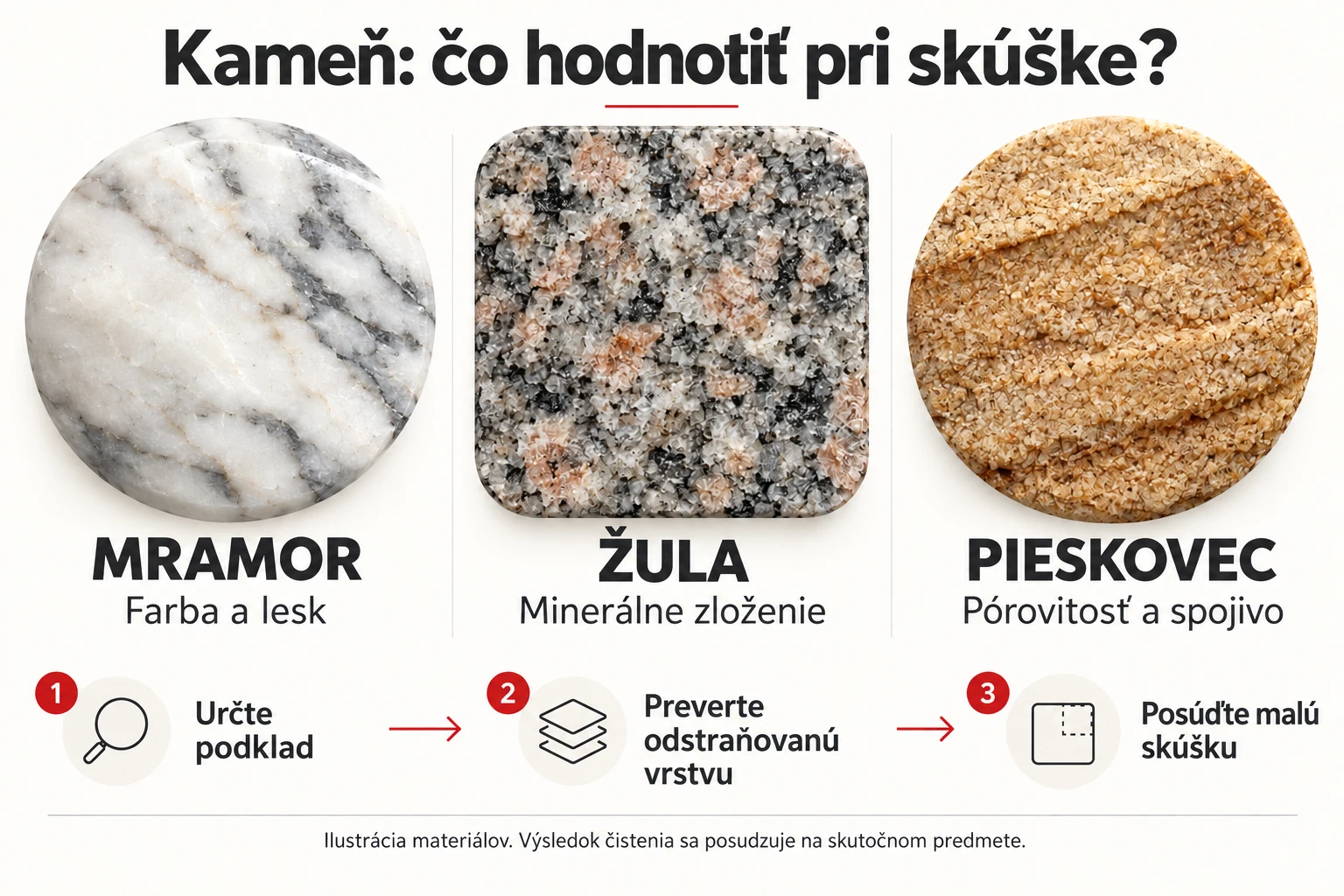

Kameň: mramor, žula a pieskovec vyžadujú samostatnú skúšku

Zväčšiť obrázok ↗

Mramor

Posúďte farbu, lesk, textúru a prípadné zmeny povrchu.

Žula

Zohľadnite minerálne zloženie a rozdielne správanie zložiek.

Pieskovec

Overte pórovitosť, spojivo a odolnosť vrchnej vrstvy.

Laserové čistenie kameňa sa používa pri vybraných povlakoch a nečistotách, okrem iného pri renovácii detailov a fasád. V rozsahoch použitia pulzných CL-200, CL-300 a CL-500 uvádzame mramor, žulu a pieskovec. Pri kameni pracujete s inými druhmi podkladu než pri dreve alebo oceli a nemajú sa zjednodušovať na jediné nastavenie „kameň“.

Mramor sa hodnotí okrem iného podľa odtieňa, lesku a zachovania drobných detailov. Žula je zmesou minerálov, ktoré môžu na žiarenie reagovať rôzne. Pri pieskovci sú dôležité pórovitosť, spojivo a stav zvetrania. Záleží aj na odstraňovanej vrstve: tmavá usadenina, farba v spreji, organické nečistoty a škvrna prenikajúca hlboko do štruktúry nepredstavujú rovnakú úlohu.

Výskumy laserového čistenia stavebných kameňov ukazujú, že odozva podkladu závisí od zloženia a dávky energie; môže zahŕňať zmenu farby. Samotná neprítomnosť škrabanca alebo odštiepenia preto nestačí na hodnotenie úspešného čistenia. Pri farebnom alebo leštenom kameni porovnajte po vychladnutí aj farbu a povrchovú úpravu pri rovnomernom osvetlení. Pri pamiatkovom predmete má preberacie kritérium stanoviť zodpovedný konzervátor.

Pri príprave takej skúšky určte aj to, čo má zostať zachované. Prirodzená patina, historická polychrómia alebo stopy opracovania môžu byť súčasťou hodnoty predmetu. Cieľ nemusí vždy znieť „čo najsvetlejšie“: niekedy ide o odstránenie konkrétnej vrstvy pri zachovaní zvyšku povrchu.

Hrdza, povlaky a zložité diely

Kov: hrdza je iba jedným z použití

Na kove môže čistiaci laser pracovať s koróziou, oxidmi, vybranými farbami, povlakmi a nečistotami po používaní alebo výrobe. Najprv určte, čo odstraňujete a aký stav povrchu bude neskôr potrebný. Inak sa posudzuje pohľadový diel a inak príprava na lakovanie, lepenie alebo technickú kontrolu.

V prvom videu kontinuálneho lasera ustupuje čierna vrstva z plochého kovového dielu a odkrýva svetlejšiu oblasť. Je to ukážka odstraňovania povlaku, ktorá rozširuje obraz technológie za samotné „miznutie hrdze“. Chemické zloženie tejto vrstvy neurčujeme podľa jej farby. Druh farby a podkladu treba zistiť pred skúškou skutočnej zákazky.

Druhý klip ukazuje kovové teleso s rebrami a otvormi. Je vidieť, ako hlava odkrýva ďalšie časti steny. Taký diel dobre vysvetľuje praktické obmedzenie prístupu: lúč pôsobí tam, kam možno správne nasmerovať hlavu. Hlboký kanálik, zakrytý povrch alebo zadná strana rebra vyžadujú vhodný prístup a nastavenie. Rozdiel medzi plochou doskou a zložitým odliatkom ovplyvňuje celý pracovný cyklus.

Pulzná ukážka kovovej dosky potvrdzuje, že pulzný laser slúži aj na kov. Výber sa teda neriadi rozdelením „CW na kov, pulzný na drevo“. Obe technológie majú kovové použitia. Rozdiel sa posudzuje okrem iného podľa požadovaného vplyvu na podklad, kontroly procesu, tvaru dielu a rýchlosti vykonania danej úlohy.

Po odstránení korózie môžu zostať jamky — laser nedopĺňa chýbajúci materiál. Očistený diel automaticky nezíska parametre nového prvku. Ak sa má vrátiť do technickej prevádzky, treba posúdiť jeho stav. Pred ďalším povlakom overte požiadavky na čistotu a prípravu povrchu a naplánujte čas medzi čistením a ochranou.

Vyberte technológiu podľa podkladu a cieľa

Nasledujúce porovnanie usporadúva smer rozhovoru o výbere. Konkrétne zariadenie vyberáme po overení povrchu, odstraňovanej vrstvy a požadovaného efektu.

Ak spracúvate rôzne materiály, pripravte súbor reprezentatívnych vzoriek. Úspešná skúška na oceli nenahrádza skúšku dreva a ukážka tehly nenahrádza posúdenie farebného kameňa.

Čo sa medzi modelmi z ponuky mení

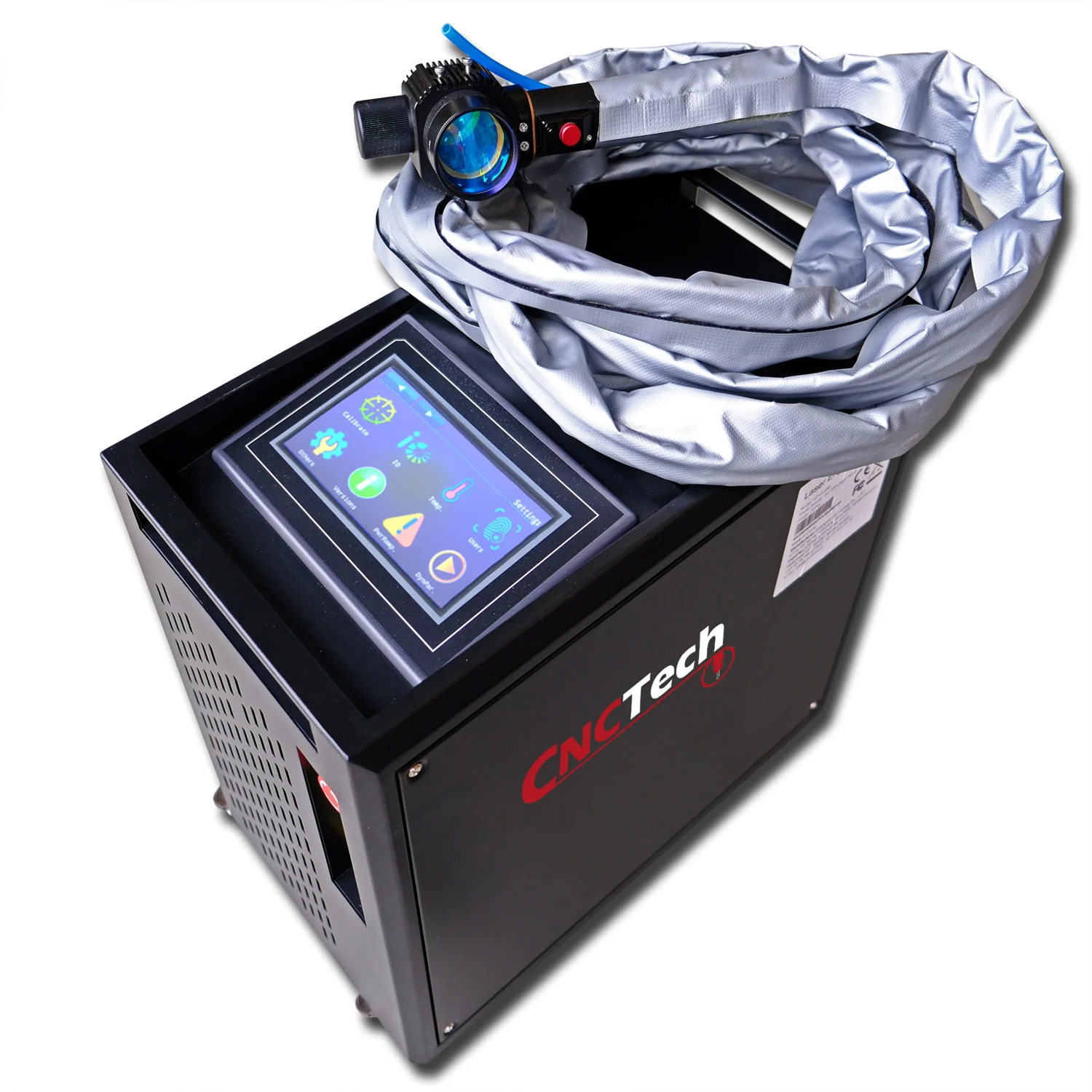

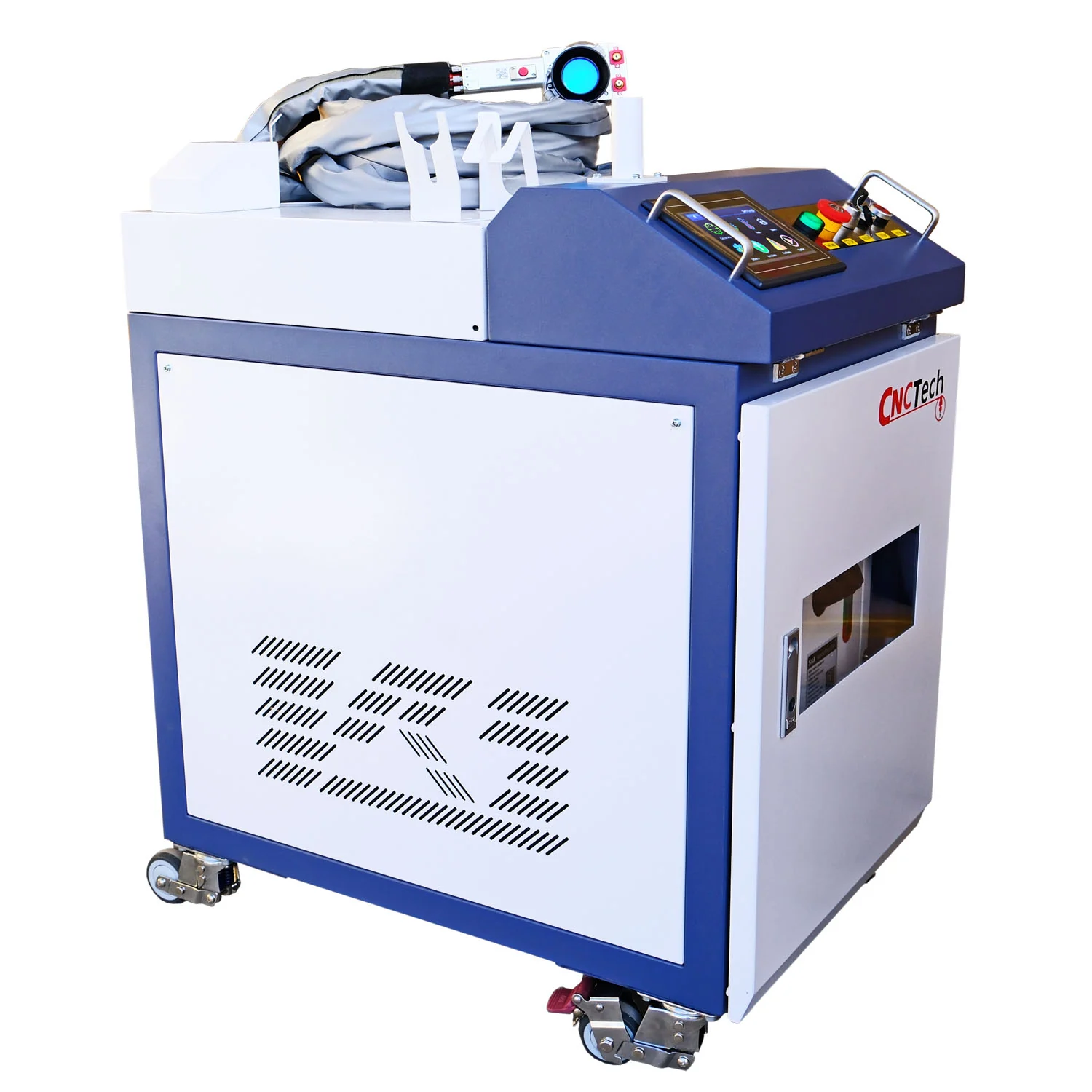

Typ zdroja je začiatkom porovnania. Pulzné modely CL-200 a CL-300 používajú chladenie vzduchom, zatiaľ čo CL-500 má vodný systém v telese. Líšia sa aj skenovacie pole a maximálna energia impulzu uvedená v špecifikácii. Tieto vlastnosti sú dôležité pri plánovaní práce, mobilite a výbere procesu.

Skenovacie pole nie je pracovnou plochou CNC stola. Ručná hlava sa presúva nad ďalšími oblasťami. Väčšia šírka môže pomôcť pokryť väčšiu časť, no energia rozložená na ploche a čas pôsobenia stále musia zodpovedať úlohe. Užší pás môže byť pohodlnejší pri lište alebo miestnej oprave povlaku.

Pri kontinuálnom čistiacom laseri navyše overte rozsah šírky skenovania, hlavu, typ chladenia, napájanie a vedenie kábla. Model určený na čistenie a viacúčelové zariadenie na čistenie, zváranie a rezanie majú rôzne použitia aj výbavu. Výber funkcie v ponuke nenahrádza prípravu vhodnej hlavy a pracoviska.

A ako vyzerá referenčný bod na strane CW?

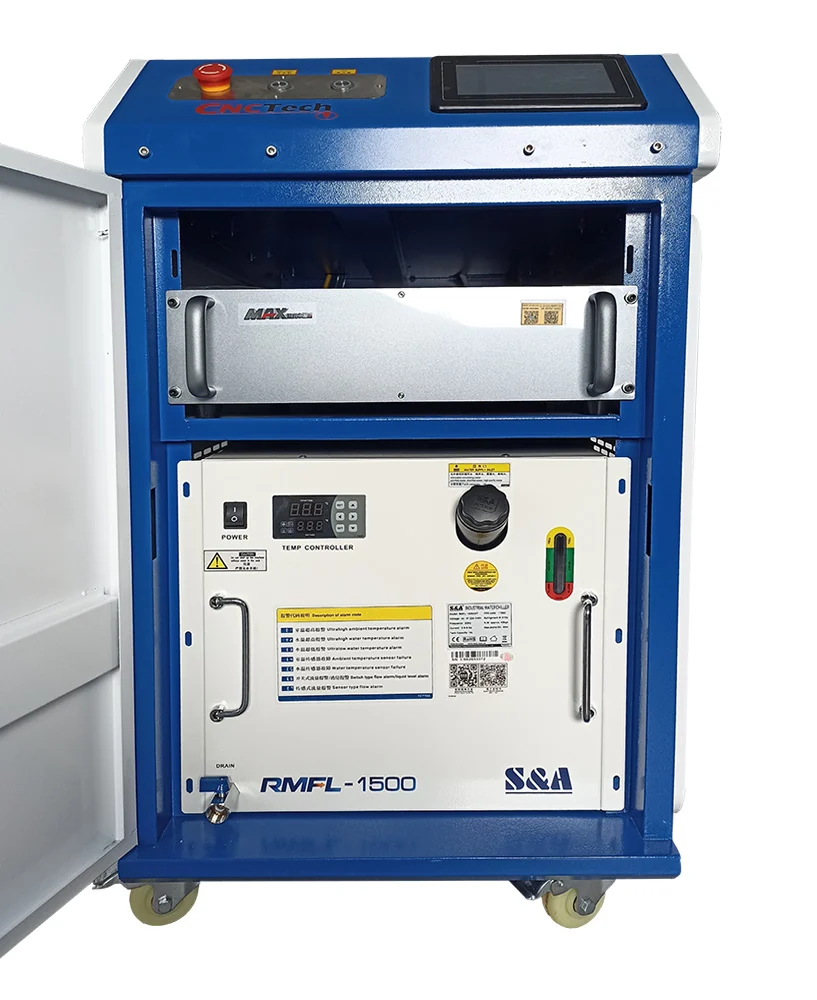

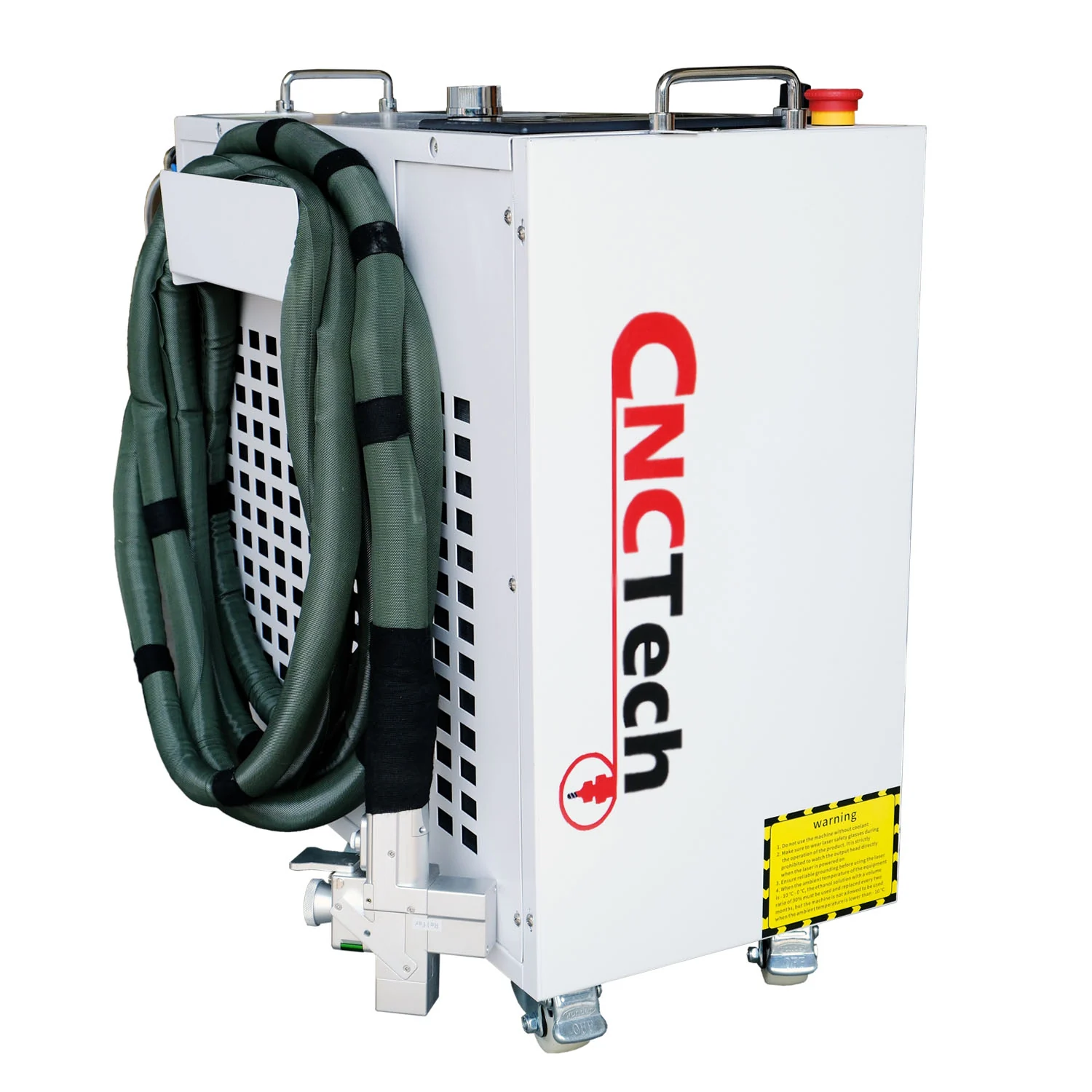

Naša ponuka ZX1500-LW-M2 uvádza kontinuálny zdroj 1500 W, pracovné pole 300 × 300 mm a vodné chladenie. Je to iná konštrukcia než pulzné CL-200/300/500. Porovnanie sa týka architektúry a výbavy; nie je meraním času čistenia rovnakého dielu.

Prečo môžu rovnaké watty priniesť iný výsledok

Na povrch pôsobí celý súbor parametrov. Pri pulznom zdroji záleží na priemernom výkone, energii a dĺžke impulzu aj frekvencii. Pri oboch technológiách k tomu pristupujú skenovanie, veľkosť oblasti, zaostrenie, počet prechodov a pohyb ruky obsluhy. Zmena jedného parametra môže zlepšiť odstraňovanie vrstvy alebo nežiaducim spôsobom zmeniť podklad.

• Výkon a energia: určujú dodávanie energie, no samy neopisujú jej rozloženie na diele.
• Dĺžka impulzu a frekvencia: pri zdroji MOPA ovplyvňujú spôsob pôsobenia jednotlivých impulzov.
• Šírka a vzor skenovania: menia oblasť, na ktorú sa rozkladá pôsobenie lúča.
• Vzdialenosť od povrchu: má zodpovedať použitej optike; nerovný predmet vyžaduje jej kontrolu.
• Vedenie a prechody: zastavenie hlavy na jednom mieste pôsobí inak než rovnomerné vedenie nadväzujúcich pásov.

Video je dobrý spôsob, ako si pozrieť proces, no nie je hotovým postupom na skopírovanie. Pri zázname nemusíte poznať druh povlaku, typ podkladu ani všetky nastavenia. Najviac prináša porovnanie viacerých riadených skúšok na vlastnom materiáli a zaznamenanie parametrov aj spôsobu vedenia hlavy.

Skúška pred nákupom: posudzujte celý diel aj celý cyklus

Dobrá ukážka pri výbere začína prípravou reprezentatívneho predmetu. Ak vaše zákazky zahŕňajú rôzne povlaky alebo dávky materiálu, pripravte viac než jednu vzorku. Pri kameni zohľadnite skutočnú povrchovú úpravu, pri dreve druh a stav povlaku a pri kove zliatinu, hrúbku a koróziu.

1. Stanovte cieľ. Čo presne má zmiznúť a čo musí zostať zachované? Zaznamenajte požadovaný vzhľad a ďalšie použitie.
2. Prezrite počiatočný stav. Urobte fotografiu pri stálom osvetlení a označte miesta s odlišným stavom povrchu.
3. Porovnajte malé polia. Meňte parametre riadene podľa pripraveného postupu zariadenia.
4. Posúďte po práci. Overte rovnomernosť, farbu, textúru, tepelné pôsobenie a prípadné zvyšky. Samotná svetlejšia stopa nie je úplným kritériom.
5. Zmerajte celý cyklus. Zohľadnite upnutie alebo prístup, prechody, otáčanie dielu, kontrolu a odvod zvyškov.
6. Zaznamenajte podmienky. Model, optika, nastavenia, materiál, povlak a spôsob vedenia pomáhajú zopakovať úspešný proces.

Na rozhovor s CNCworld pošlite fotografie, rozmery, opis materiálu a odstraňovanej vrstvy aj približný počet zákaziek. Ak sa má povrch vrátiť do konkrétneho technického alebo konzervátorského procesu, uveďte aj preberacie kritériá. Vďaka tomu možno porovnať riešenia pre skutočnú prácu.

Pracovisko: voľný pohyb hlavy, odsávanie a kontrola okolia

Ručný čistiaci laser pracuje na konkrétnom mieste: pri stole, ráme, veľkej konštrukcii alebo zvislom povrchu. Naplánujte umiestnenie zariadenia, trasu kábla, priestor na pohyb obsluhy a prístup ku všetkým stranám dielu. Overte požiadavky na napájanie a chladenie presného modelu. Pri vzduchom chladenom stroji je potrebné vetranie telesa; vodný systém vyžaduje aj údržbu kvapaliny a kontrolu chladenia.

Odstránená vrstva nezmizne bez stopy. Vznikajú produkty obrábania vyžadujúce správny odvod a ich charakter závisí okrem iného od zloženia farby alebo nečistôt. Vhodné odsávanie, vymedzená zóna, kryty a ochrana zodpovedajúca laseru patria k príprave procesu. To platí aj pre ukážky na dreve a murive. Pred prácou treba stanoviť postupy zariadenia a spôsob obmedzenia prístupu do emisnej zóny.

Celé pracovisko posudzujte spolu so strojom. Rozdiel medzi kompaktným pulzným modelom, väčším vodou chladeným čistiacim laserom a viacúčelovým systémom potom získava praktický význam: viete, ako sa zariadenie dostane na miesto práce a ako bude prebiehať séria zákaziek.

Zdroje a dokumentácia

• CNCworld CL-200: použitia, zdroj JPT a výbava
• CNCworld CL-300: použitia a pôvodné príklady z galérie
• CNCworld CL-500: pulzný zdroj a vodné chladenie
• CNCworld kontinuálny čistiaci laser FIBER 1500 W M2
• CNCworld kontinuálny čistiaci laser FIBER 1500 W: výbava a video
• JPT: architektúra MOPA a nezávislá regulácia impulzu
• IPG Photonics: rozdiel medzi čistením CW a pulzným laserom
• cleanLASER: použitie krátkych impulzov pri renovácii kameňa a dreva
• Esbert a spoluautori: hranice čistenia kameňa a zmeny farby
• Ortiz a spoluautori: čistenie usadenín a graffiti na mramore

Konzervátorské výskumy uvedené v zdrojoch zahŕňajú rôzne konfigurácie laserov, okrem iného Nd:YAG a UV. Vysvetľujú správanie podkladov; nie sú meraním pracovných parametrov čistiacich laserov CL. Rozsah použitia predávaných modelov uvádzame podľa ich ponúk.
