Chladenie lasera CO₂: vodný okruh, CW-3000 a chladiaca jednotka v praxi
Čerpadlo uvádza vodu do pohybu, CW-3000 odvádza teplo do vzduchu a chiller s chladiacou jednotkou ho aktívne odoberá. Tieto tri riešenia robia rôzne veci. Na schéme a fotografiách si pozrite, ako okruh funguje, kde kontrolovať jeho stav a prečo samotná teplota na displeji nestačí.
Najdôležitejšie v tomto sprievodcovi
- Okruh musí zabezpečovať prietok cez trubicu a odvod odobratého tepla.
- Pasívny chladič závisí od teploty okolia; aktívna jednotka má vlastný chladiaci výkon.
- Výber vychádza z požiadaviek trubice, podmienok dielne a pracovného cyklu.
Najprv princíp fungovania
Dve úlohy: prietok a odber tepla
Voda musí cirkulovať a odvádzať teplo
Obe úlohy systému sú rovnako dôležité. Správna teplota v nádrži ešte nedokazuje, že kvapalina prúdi cez trubicu.

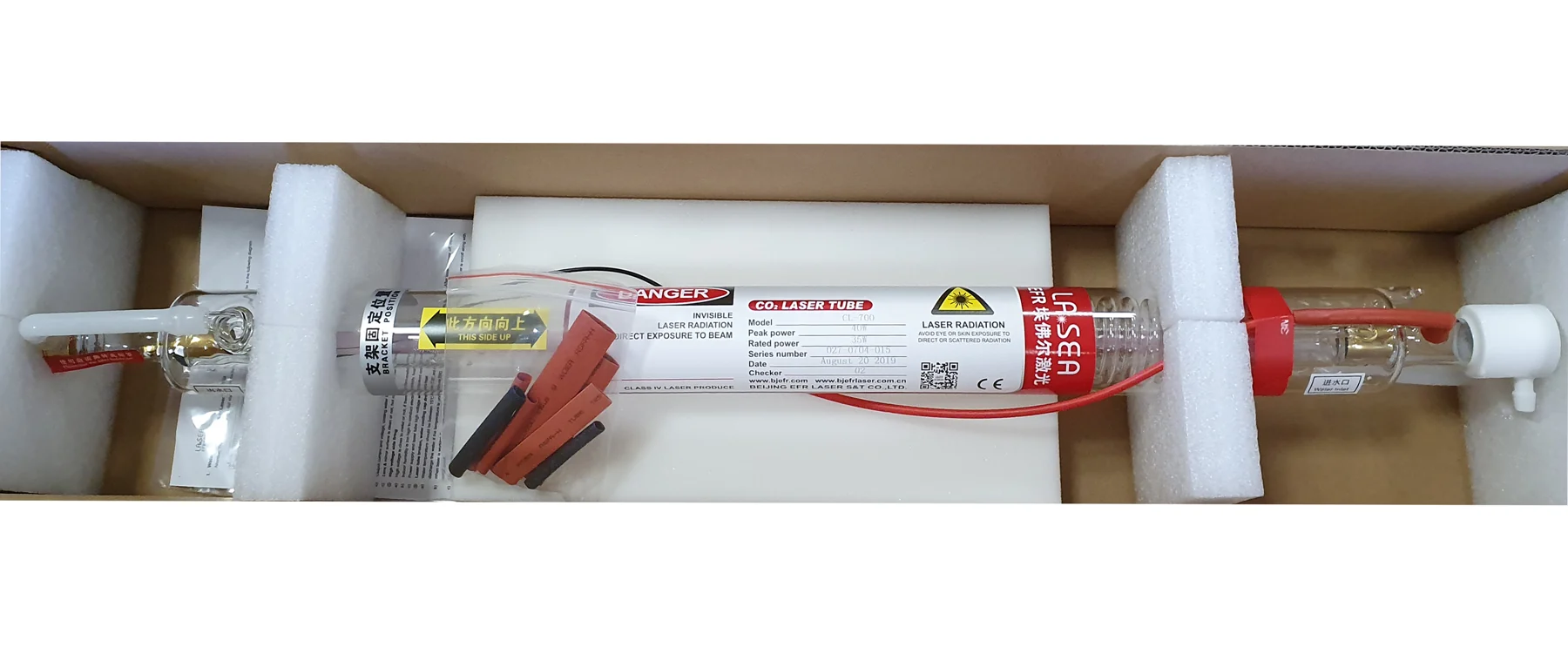

V klasickom plotri so sklenenou trubicou chladenou kvapalinou voda prúdi cez plášť okolo zdroja. Odoberá teplo vznikajúce pri práci a vracia sa do nádrže alebo chladiča. Tento okruh má fungovať za podmienok požadovaných konkrétnou trubicou: so správnym prietokom, teplotou a médiom.
Dve samostatné úlohy sa dajú ľahko zameniť. Čerpadlo dopravuje kvapalinu, nie je však chladiacim zariadením. Ak teplo zostáva v malej nádrži, jej teplota rastie. Výmenník alebo chladiaca jednotka odvádza energiu, nepomôže však trubici, ak je hadica zalomená, okruh zavzdušnený alebo čerpadlo nezabezpečuje prietok.
V praxi teda treba sledovať celý systém, nie jeden ukazovateľ. Studená voda stojaca v nádrži nepotvrdzuje, že prúdi cez zdroj. Bežiaci ventilátor nedokazuje správnu hladinu kvapaliny. Spojenie týchto kontrol poskytuje oveľa lepší obraz než samotný údaj teploty.
Čerpadlo, pasívny chladič a chladiaca jednotka — spoznajte rozdiel

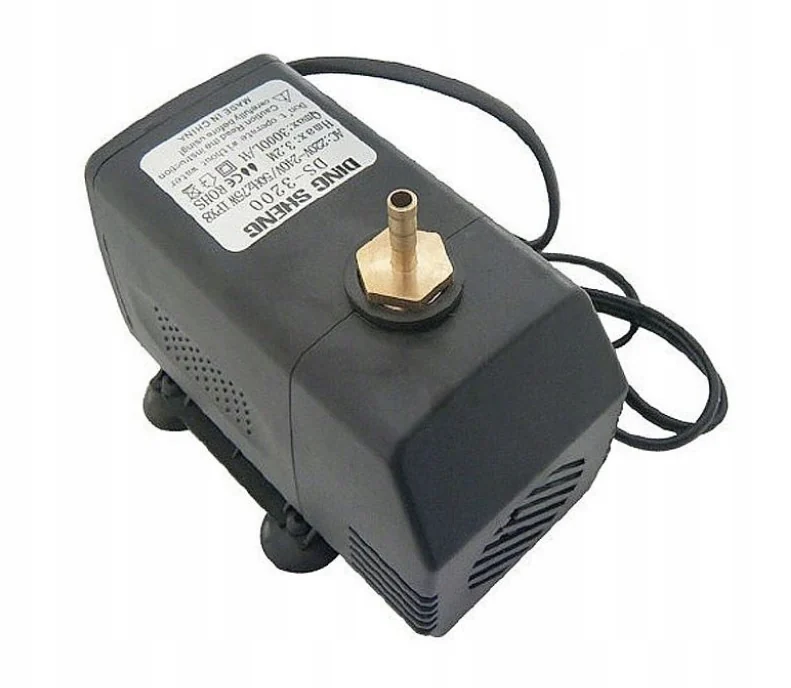

Čerpadlo s nádržou zabezpečuje cirkuláciu. Zásoba kvapaliny a okolie prijímajú teplo, preto sa podmienky menia s dĺžkou prevádzky. Toto riešenie vyžaduje vedome overovať, či celý systém spĺňa požiadavky zariadenia aj pri zaťažení.

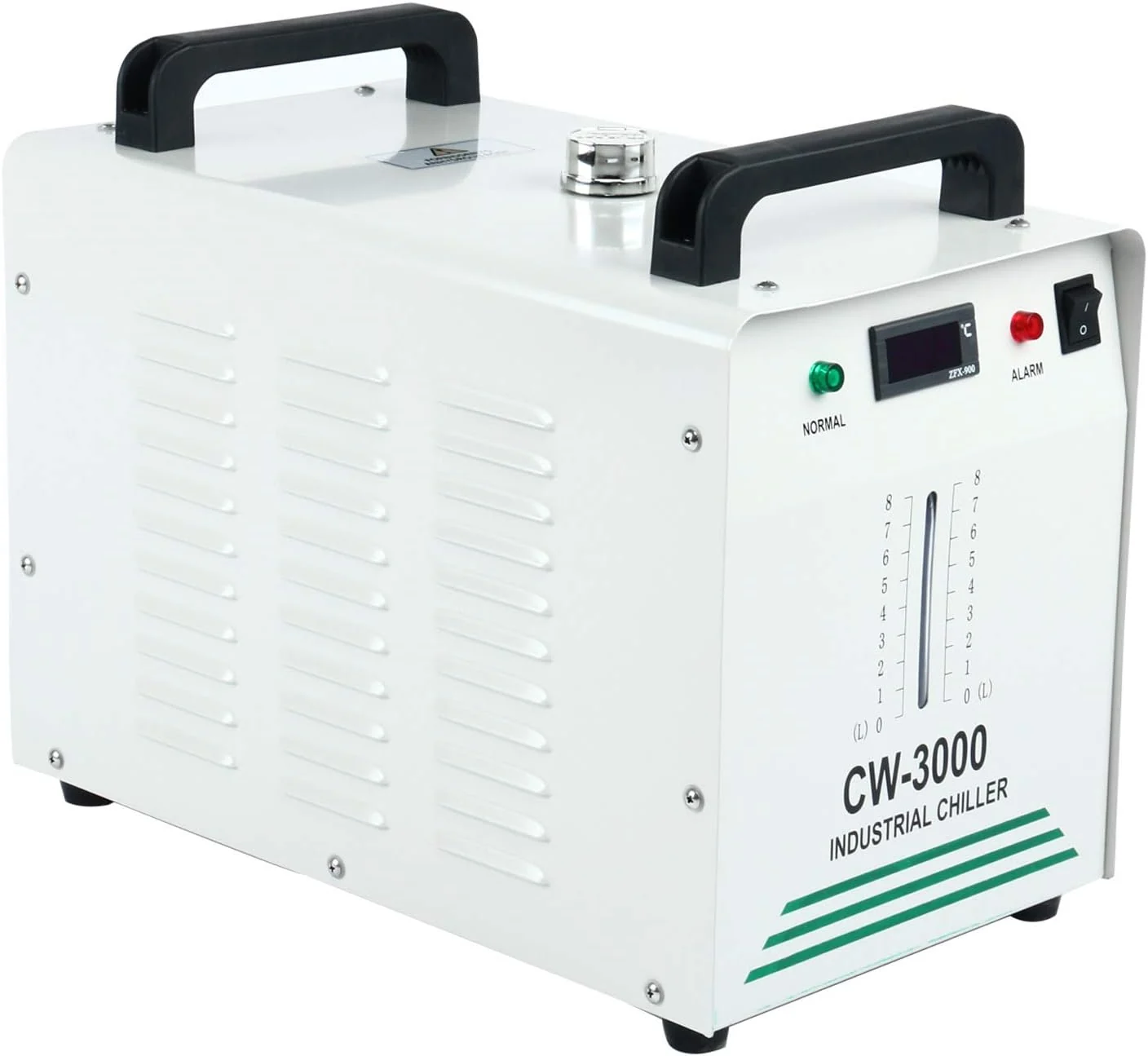

CW-3000 je pasívne riešenie: čerpadlo, výmenník a ventilátor pomáhajú prenášať teplo z vody do vzduchu. Nemá kompresorový okruh, ktorý by umožňoval riadiť teplotu ako aktívna chladiaca jednotka. Keď je v dielni teplejšie, menia sa možnosti odberu tepla.
CW-5200 s chladiacou jednotkou využíva chladiaci systém a riadenie teploty. Má stanovený výkon závislý od verzie a pracovných podmienok. Jeho chladiaci výkon sa uvádza vo W alebo kW pre určité podmienky. Je to iný druh parametra než 50 W/°C pri CW-3000 — čísla sa nemajú porovnávať priamo. Parametre vyberajte z aktuálneho listu ponúkanej verzie; fotografie prípojok tu slúžia na rozpoznanie prvkov.
| Čo porovnávate | CW-3000 | CW-5200 s chladiacou jednotkou |
|---|---|---|
| Spôsob odberu tepla | Výmenník a ventilátor odvádzajú teplo do okolia | Aktívny chladiaci systém |
| Závislosť od teploty dielne | Zásadná pre fungovanie výmenníka | Naďalej dôležitá pre výkon a vetranie chladiacej jednotky |
| Tepelný parameter v ponuke | 50 W/°C schopnosti odvádzať teplo | Chladiaci výkon vo W alebo kW podľa listu konkrétnej verzie |
| Čo treba potvrdiť | Či systém udrží prípustné podmienky v najteplejšom období | Či výkon, prietok a nastavenia zodpovedajú konkrétnej inštalácii |
| Spoločná podmienka | Správna hladina kvapaliny, priechodný okruh, požadované vetranie a funkčné ochranné prvky | |
V lete dielňa mení podmienky celého systému
Predstavte si rovnaký chladič v chladnej miestnosti a vedľa pracujúceho stroja počas horúceho dňa. V druhom prípade je vzduch prijímajúci teplo teplejší a rozdiel teplôt môže byť menší. CW-3000 sa zmenou hodnoty na displeji nestane aktívnou chladiacou jednotkou.
Pri výbere uveďte najvyššiu predpokladanú teplotu okolia, miesto inštalácie a charakter práce. Krátka skúška a mnohahodinová séria predstavujú rôzne zaťaženie. Zakrytie mriežky alebo nasmerovanie horúceho vzduchu z iného zariadenia k vstupu tiež mení podmienky.
Overte vzťah
Čo mení teplota v dielni?
Posuňte hodnoty a pozrite si hranicu fungovania pasívneho chladiča. Tento model vysvetľuje princíp; nevypočítava výber konkrétneho zariadenia.
Požadovaná teplota je nižšia než teplota okolia. Samotný výmenník s ventilátorom tento cieľ nedosiahne.
Môže aktívne chladiť v medziach svojho výkonu. Treba zohľadniť zaťaženie, pracovné podmienky a prípustný rozsah trubice; samotná nastavená hodnota nezaručuje výsledok.
Prečítajte označenia prípojok a potom sledujte hadice

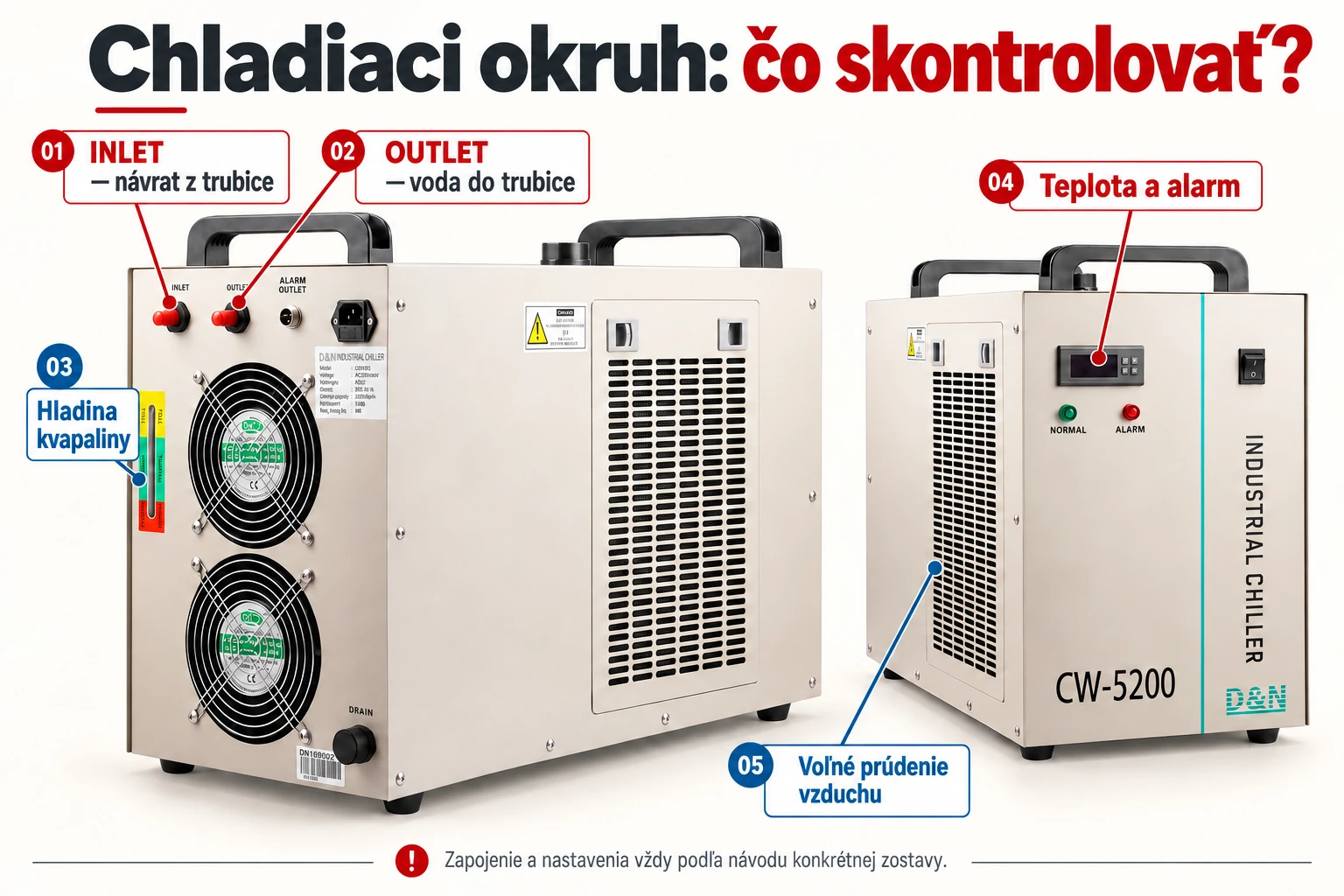

Na opísaných fotografiách CW-5200 OUTLET označuje výstup kvapaliny z chladiča smerom k zariadeniu a INLET návrat do chladiča. Prípojka ALARM OUTLET je signálový konektor, nie ďalšia prípojka vody. Toto rozlíšenie je lepšie vidieť na fotografii než v zozname parametrov.
Smer prietoku cez samotnú trubicu, priemer hadíc a spôsob odvzdušnenia vychádzajú z dokumentácie zostavy. Pri uvedení do prevádzky prejdite skutočnú slučku: chladič → zariadenie → návrat. Nepredpokladajte správne zapojenie iba preto, že sú pripojené obe hadice.
Zvislý ukazovateľ pomáha kontrolovať naplnenie, panel zobrazuje teplotu a pracovné stavy a mriežky potrebujú voľný priestor. Spôsob čítania stupnice, alarmu aj prípustné hladiny overte pre svoju verziu. Fotografia pomáha rozpoznať prvky; technické údaje prevezmite z listu konkrétneho zariadenia.
Návrat kvapaliny z trubice do chladiča.
Voda vedená z chladiča do trubice.
Kontrolujte podľa stupnice a návodu daného zariadenia.
Teplota nenahrádza potvrdenie prietoku cez trubicu.
Zabezpečte priestor na prúdenie vzduchu požadovaný výrobcom.
Chladnejšie nemusí vždy znamenať lepšie
Správna teplota je pracovný rozsah stanovený pre zdroj, nie súťaž o najnižší údaj. Nadmerné ochladenie trubice alebo hadíc vo vlhkej miestnosti môže spôsobiť kondenzáciu. Rovnaký jav pozorujete na studenej nádobe prenesenej do teplého vzduchu.
Preto neuvádzame jedno nastavenie „pre každý CO₂“. Potrebujete odporúčania výrobcu trubice a chladenia aj skutočné podmienky dielne. Ak sa objavia kvapky, únik alebo alarm, prerušte emisiu a odstráňte príčinu podľa postupu stroja. Nezvyšujte výkon, aby ste kompenzovali zhoršujúci sa výsledok.
Kontrolujte aj stabilitu v čase. Záznam teploty na začiatku, počas reprezentatívnej práce a po nej je užitočnejší než jediná fotografia displeja bez informácie o zaťažení.
Prvé spustenie: krátka postupnosť kontrol
- Určte zostavu. Zaznamenajte model trubice a chladiča, povolené médium, požiadavky na prietok a rozsah teplôt.
- Skontrolujte inštaláciu. Skontrolujte stav hadíc, ich trasu, spoje a priestor na vetranie. Úkony vykonávajte pri stave zariadenia požadovanom návodom.
- Správne naplňte. Použite schválené médium a hladinu. Čerpadlo sa nespúšťa nasucho.
- Spustite samotný okruh. Pred emisiou lasera potvrďte cirkuláciu; overte, či nedochádza k únikom, zalomeniu alebo vzniku bublín v miestach, kde bránia chladeniu.
- Overte ochranné prvky. Alarmový signál a ochrana prietoku majú fungovať podľa dokumentácie celej zostavy. Nenahrádzajte kontrolu obchádzaním blokovania.
- Vykonajte pracovnú skúšku. Sledujte podmienky pri malom projekte a potom pri reprezentatívnom zaťažení.
Táto postupnosť usporadúva kontrolu inštalácie. Konkrétne hodnoty a úkony zapojenia musia zodpovedať vlastneným modelom.
Prečo litre za minútu neopisujú celú inštaláciu
Prietok a výtlačná výška uvedené pri čerpadle nie sú dve veličiny, ktoré sa dosahujú súčasne v ľubovoľnom systéme. Hadice, dĺžka trasy, spojky, výškový rozdiel a odpory v zariadení ovplyvňujú skutočný pracovný bod.
Vyššie číslo na štítku preto nenahrádza potvrdenie požadovaného prietoku cez trubicu. Pri výbere sa oplatí odovzdať priemery a dĺžky hadíc, ich trasu a požiadavky výrobcu zdroja. Overte tiež, či môže alarmový signál spolupracovať so strojom predpísaným spôsobom.
Podobne objem nádrže nie je chladiaci výkon. Väčšia zásoba kvapaliny môže meniť teplotu pomalšie, ale automaticky neodvádza neustále prichádzajúce teplo. Pri plánovaní dlhej série je to dôležitý rozdiel.
A čo ak je chladenie už zabudované v stroji?
Nie každý ploter má vedľa seba samostatný vonkajší chladič. Príkladom inej organizácie pracoviska je xTool P3 s integrovaným chladiacim systémom. Pôvodný materiál výrobcu ukazuje túto funkciu ako súčasť celého stroja.
Zabudovaný systém mení počet vonkajších súčastí aj spôsob obsluhy, stále však má prevádzkové požiadavky. Pred porovnaním konfigurácií overte, čo zostava obsahuje, ako sa kontroluje chladenie a aké používateľské úkony predpokladá dokumentácia.
Je to dobrý príklad, prečo otázka „aký chiller pre laser?“ začína presným modelom zariadenia. Odporúčania pre klasickú inštaláciu so sklenenou trubicou a vonkajším okruhom sa automaticky neprenášajú na každú konštrukciu.
Integrované chladenie P3
Animácia výrobcu zobrazujúca umiestnenie chladiaceho systému v zariadení.
Podklady výrobcu · Otvoriť videoPríznak → čo prezrieť → čo urobiť ďalej
| Čo pozorujete | Prvé kontroly | Ďalší krok |
|---|---|---|
| Počas série rastie teplota | Okolie, mriežky, výmenník, pracovný cyklus a zaťaženie | Porovnajte s rozsahom inštalácie; overte výber systému |
| Teplota vyzerá správne, ale je aktívny alarm prietoku | Hladina kvapaliny, čerpadlo, hadice, okruh cez zariadenie | Pred emisiou odstráňte príčinu; neobchádzajte ochranu |
| Bubliny alebo nestabilný prietok | Naplnenie, trasa hadíc a postup odvzdušnenia | Obnovte podmienky podľa návodu zostavy |
| Vlhkosť na studených súčastiach | Podmienky v miestnosti a vzťah teploty k rosnému bodu | Prerušte prácu a pred opätovným spustením stanovte bezpečné podmienky |
| Únik, poškodená hadica alebo neobvyklý zvuk | Miesto udalosti a stav systému po správnom vypnutí | Nepracujte s nefunkčnou inštaláciou; zhromaždite údaje pre servis |
Kódy alarmov závisia od riadiacej jednotky a verzie. Namiesto použitia náhodnej tabuľky kódov zaznamenajte úplné hlásenie, model a okamih jeho výskytu.
Pripravte úplné údaje na výber chladenia
Najkratšou cestou k správnemu výberu je opis skutočného pracoviska: model a optický výkon trubice, požiadavky výrobcu na chladenie, obvyklá úloha, dĺžka prevádzky a najvyššia teplota v dielni. Priložte fotografie zapojenia a označenia súčasného zariadenia.
Ak chladenie už pracuje a problém sa objavil nedávno, doplňte: kedy začína, aké sú údaje a či sa menil materiál, médium, hadice alebo miesto inštalácie. Rozlíšenie nevhodného výberu od poruchy existujúcej inštalácie ušetrí nákup dielov na skúšku.
Na využitie v dielni
Zoznam údajov pred výberom alebo hlásením poruchy
Spresnite pred výberom
Otázky a odpovede
Ochladí CW-3000 vodu pod teplotu miestnosti?
Samotný chladič s výmenníkom a ventilátorom nezabezpečuje aktívne chladenie pod teplotu okolia. Jeho schopnosť odvádzať teplo závisí od rozdielu teplôt a podmienok inštalácie.
Znamená 50 W/°C, že je CW-3000 určený pre laser 50 W?
Nie. Sú to rôzne veličiny: schopnosť odvádzať teplo a optický výkon zdroja. Výber vyžaduje tepelné zaťaženie aj požiadavky konkrétnej trubice a inštalácie.
Je vonkajší chiller potrebný pre každý laser CO₂?
Nie každá konštrukcia má rovnaký systém. Klasické sklenené trubice často využívajú vonkajší okruh; iné stroje majú integrované chladenie alebo odlišný zdroj. Východiskovým bodom je dokumentácia konkrétneho modelu.
Možno nastaviť jednu odporúčanú teplotu pre všetky trubice?
Neexistuje jedno správne nastavenie pre všetky zdroje a podmienky. Platí rozsah danej zostavy so zohľadnením teploty a vlhkosti okolia aj rizika kondenzácie.
Panel ukazuje teplotu v norme. Môžem ignorovať alarm prietoku?
Nie. Teplota v nádrži a prietok cez trubicu sú samostatné podmienky. Najprv určte príčinu alarmu a obnovte funkčný okruh.
Súvisia s opísanými úlohami
Pozrite si riešenia zo sprievodcu
CW-3000 — pasívny chladič
Overte parametre okruhu a výmenu tepla s okolím pre plánované pracovisko.
Pozrieť ponuku →CW-5200 — chiller s chladiacou jednotkou
Porovnajte výkon ponúkanej verzie, pracovné podmienky a kompatibilitu s trubicou.
Pozrieť ponuku →xTool P3 — systém integrovaný do stroja
Pozrite si inú organizáciu chladenia aj celého pracoviska CO₂.
Podklady výrobcuZdroje a dokumentácia
