Údržba plotra CO₂: pozrite sa, čo kontrolovať a čo spôsobuje horšie rezanie
Rovnaký súbor aj materiál, a výsledok je náhle slabší? Skôr než označíte trubicu za opotrebovanú, prezrite optickú dráhu, stôl, ofuk a chladenie. Na fotografiách ukážeme, kam sa pozrieť, a potom prejdeme od krátkej kontroly pracoviska k rozpoznaniu príznakov vyžadujúcich servis.
Najdôležitejšie v tomto sprievodcovi
- Čistota a správne ohnisko ovplyvňujú energiu dopadajúcu na materiál.
- Ofuk, odsávanie a stôl tvoria spoločný pracovný systém, nie nezávislé doplnky.
- Po údržbe vykonajte malý referenčný projekt a zaznamenajte podmienky.
Mapa kontrolných bodov
Začnite tam, kde vzniká výsledok
Kontrolujte čistotu prístupných prvkov podľa návodu. Fotografia neodhaľuje šošovku vnútri telesa.
Čierna hadica privádza vzduch k hlave. Overte jej priechodnosť a pripojenia.
Samostatný predný prvok slúži v tejto konštrukcii na určenie výšky. Nie je to ofukovacia dýza.
Po skončení práce odstráňte odrezky a nahromadené zvyšky podľa návodu.

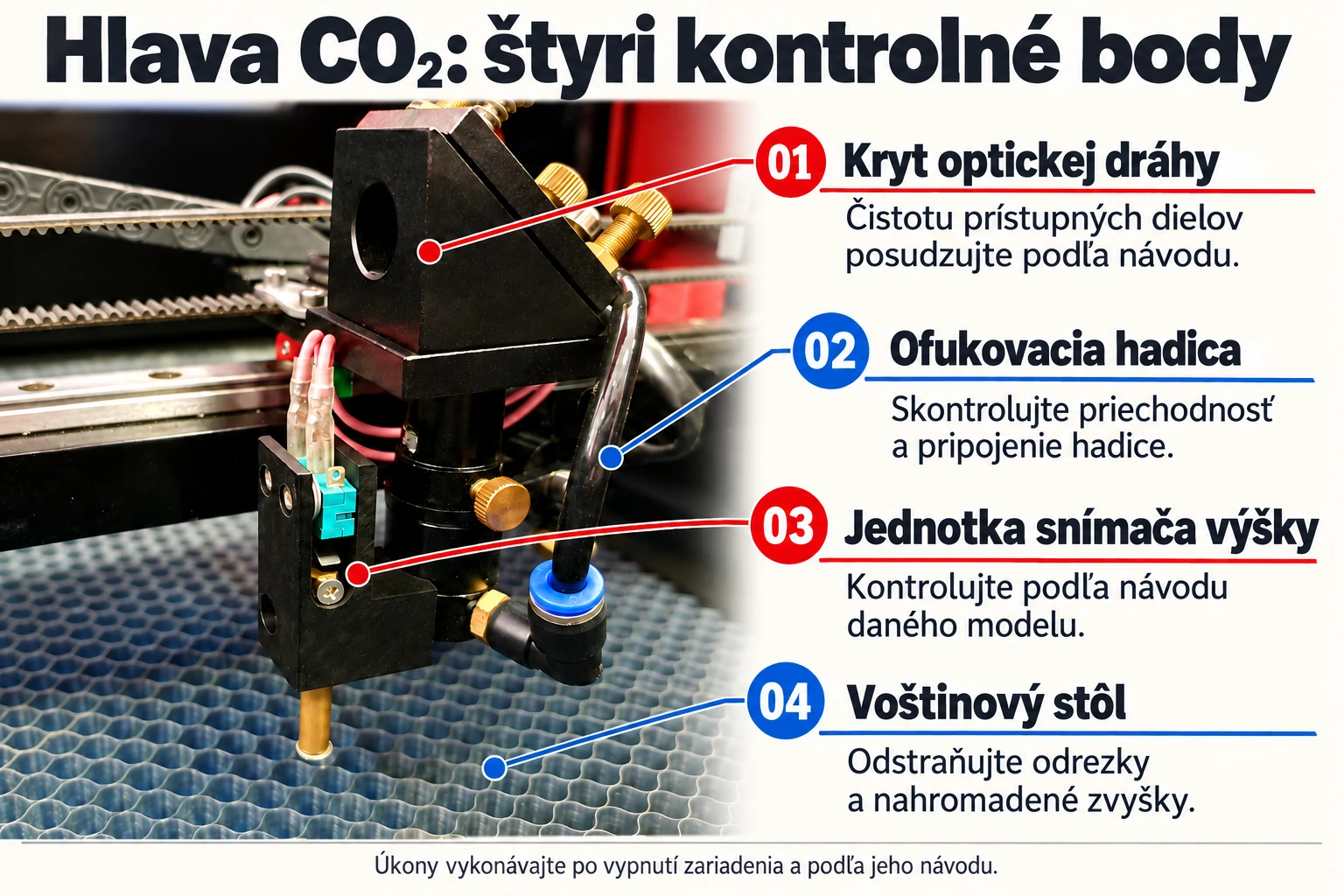

Na fotografii rozpoznáte kryt optickej dráhy, čiernu ofukovaciu hadicu a samostatnú prednú jednotku snímača výšky. Šošovka sa nachádza vnútri telesa a na tomto zábere nie je viditeľná. Zlatý predný tŕň patrí k snímaču — spôsob jeho kontroly určuje návod modelu.
Pozrite sa na opísanú fotografiu a vyhľadajte tieto prvky vo svojom modeli. Overte stav prístupných spojov, prítomnosť usadenín a to, či pohybu hlavy nebráni hadica alebo zvyšok materiálu. Prehliadky a používateľské úkony vykonávajte po vypnutí a zaistení zariadenia podľa jeho návodu.
Znečistená optika môže pohlcovať viac energie a silnejšie sa zohrievať. Pri poklese kvality obrábania určte príčinu na porovnateľnej vzorke. Zvyšovanie výkonu bez diagnostiky môže zvýšiť tvorbu usadenín alebo zhoršiť hranu.
Šošovka a zrkadlo majú rôzne úlohy

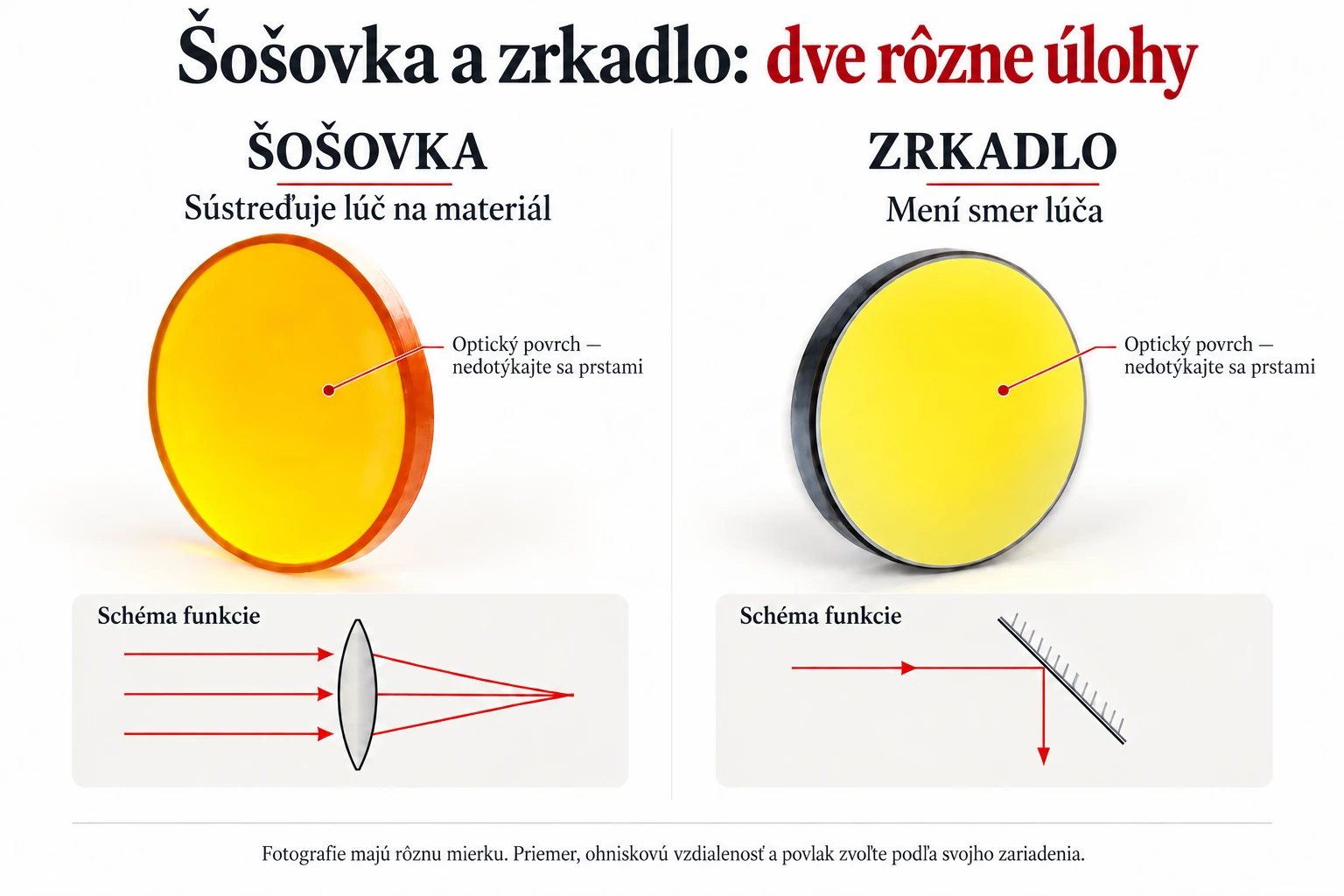

Šošovka sústreďuje lúč v pracovnej oblasti. Zrkadlá menia jeho smer na ceste od trubice k hlave. Usadeniny na rôznych miestach dráhy preto môžu ovplyvňovať rovnaký hotový diel. Netreba vidieť prasklinu, aby znečistenie vyžadovalo pozornosť.
Povrchy prezerajte pri dobrom osvetlení spôsobom predpísaným pre daný držiak. Usadenina môže tvoriť matnú vrstvu alebo škvrnu; škrabanec, zmena farby a poškodenie povlaku predstavujú iný problém než voľný prach. Ak po správnom postupe znečistenie nezmizne alebo stav prvku vyvoláva pochybnosti, nepokúšajte sa ho zoškrabovať.
Pri nákupe dielov nestačí podobná farba a okrúhly tvar. Vyberte priemer, ohniskovú vzdialenosť, materiál a povlak a kompatibilitu s držiakom a zdrojom. Zrkadlo a šošovka nie sú zameniteľné prvky, aj keď fotografie vyzerajú podobne.
Lúč prechádza optikou a sústreďuje sa v pracovnej oblasti.
Smeruje lúč k ďalšiemu prvku optickej dráhy.
Prečo drobná usadenina dokáže zmeniť výsledok celej práce
Pozrite sa na zjednodušenú dráhu: žiarenie prechádza od zdroja cez jednotlivé vodiace prvky k šošovke. Slabší účinok na materiáli teda automaticky neznamená, že zdroj vytvára málo energie. Príčinou môže byť jej cesta, nastavenie ohniska alebo podmienky v komore.
Pri nerovnomernom výsledku v rôznych častiach stola môže byť potrebné overiť geometriu, dráhu lúča alebo mechaniku. Je to iná situácia než rovnomerné usadeniny na celom projekte. Záznam miesta problému a fotografia vzorky pomáhajú tieto prípady rozlíšiť.
Schéma vysvetľuje princíp. Nejde o postup nastavovania zrkadiel: nastavovanie dráhy vyžaduje metódu a ochranné opatrenia príslušné danému stroju. Nevykonávajte náhodné pokusy s otvoreným lúčom podľa jediného obrázka.
Od trubice po miesto opracovania
V mnohých klasických plotroch dráha zahŕňa vodiace zrkadlá a šošovku v hlave. Pohyb osí mení polohu pracovného bodu; podrobnosti konštrukcie závisia od modelu.
Ako pripraviť čistenie, aby ste nepridali ďalší škrabanec
- Overte správny stav stroja. Vypnutie, zaistenie a prístup k optike musia zodpovedať návodu.
- Pripravte čisté pracovisko. Prvok nesmie spadnúť na tvrdý stôl; nástroje, materiály a rukavice vyberte podľa postupu výrobcu.
- Určte druh znečistenia. Voľný prach a usadeniny vyžadujú iný postup než prasklina, pripálenie alebo poškodenie povlaku.
- Používajte schválené materiály. Prípravok a čistiaci materiál musia byť určené pre danú optiku. Domáci prípravok na okná, papierová utierka ani prostriedok na krb nie sú náhradou.
- Povrch nedrhnite. Spôsob odstránenia prachu a usadenín, demontáže aj opätovného usadenia vychádza z dokumentácie konkrétneho prvku.
- Posúďte a správne usaďte. Pred pracovnou skúškou overte stav, orientáciu a uchytenie. Ak si nie ste istí, odovzdajte prvok na servisné posúdenie.
Nesmerujte na optiku náhodný stlačený vzduch znečistený olejom. Požiadavky na čistotu vzduchu a metódy odstraňovania prachu sú súčasťou postupu rovnako ako výber kvapaliny. Raz použitý znečistený čistiaci materiál môže znovu preniesť usadeniny na povrch.
Stôl, ofuk a odsávanie pracujú spoločne
Stôl podopiera materiál a ponecháva priestor pod rezom. Nahromadené odrezky, usadeniny a odpad môžu brániť práci, znečisťovať spodnú stranu dielu a zvyšovať riziko vznietenia. Po skončení úlohy odstráňte zvyšky metódou vhodnou pre stôl a komoru namiesto ich hromadenia do väčšieho upratovania.

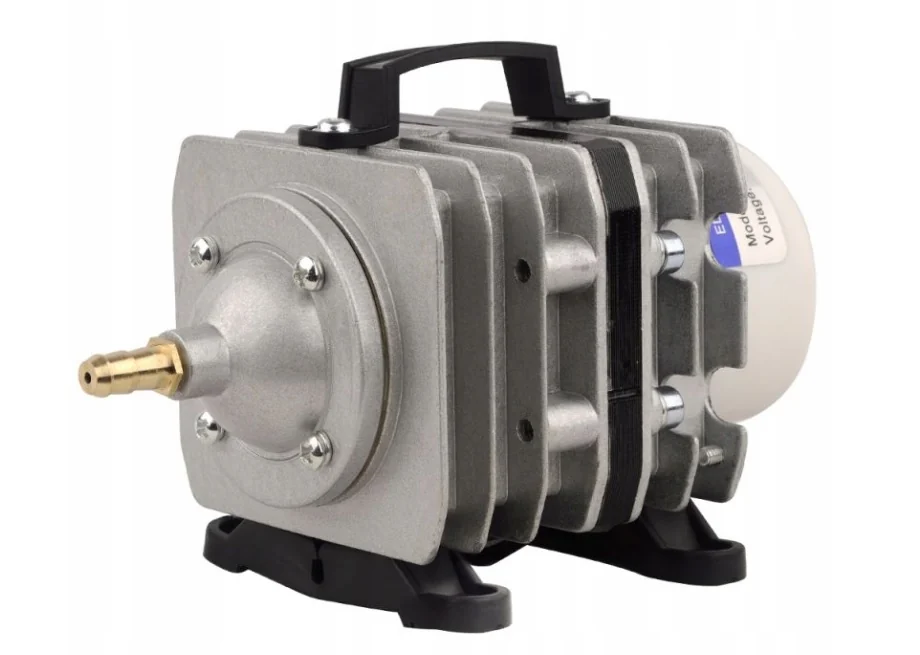

Ofuk pri hlave pôsobí v oblasti obrábania. Kontrolujte prístupné hadice a spoje: zalomenie, rozpojenie alebo znečistenie môžu obmedziť prietok. Neprepichujte dýzu náhodným nástrojom ani nemeňte nastavenie prvkov odhadom. Samotný chod čerpadla nepotvrdzuje správny prúd v mieste rezu.
Odsávanie odvádza dym z komory. Prezrite trasu hadice, tesnosť spojov a miesta, kde sa hromadia nečistoty. Ak používate filtračnú jednotku, zahrňte kontrolu a výmenu filtrov podľa jej pokynov. Ventilátor, filter a hadica tvoria jednu trasu — slabý článok obmedzuje fungovanie celku.
Skutočný úkon údržby: cyklónový modul AP2
Príklad xTool SafetyPro AP2 ukazuje, prečo údržba závisí od konštrukcie filtračnej jednotky. Pôvodné video výrobcu zachytáva vybratie cyklónového modulu a oplach jeho znečistených prvkov. Samostatná animácia vysvetľuje úlohu separácie častíc pred ďalšími stupňami filtrácie.
Čistenie sa týka zobrazeného cyklónového modulu, nie ľubovoľnej filtračnej kazety. Neprenášajte tento úkon na filtre HEPA ani uhlíkové vložky, ak to ich návod nepovoľuje. Spôsob čistenia, sušenia a opätovnej montáže musí zodpovedať dokumentácii AP2.
Pri výbere odsávacej a filtračnej jednotky overte kompatibilitu so zariadením, požadovaný prietok, pripojenie a spôsob údržby vložiek. Ukážka AP2 vysvetľuje konkrétnu konštrukciu; nie je univerzálnym postupom pre každý odsávací systém.
Výrobca AP2 zvyčajne odporúča kontrolu a čistenie cyklónu každých 3–6 mesiacov alebo podľa stavu viditeľného v okienkach. Pred vybratím odpojte napájací kábel. Návod opisuje čistenie modulu aj jeho opätovnú montáž po vyschnutí diskov, so správnou polohou výrezov a veka.
AP2: vyberanie a čistenie cyklónového modulu
Pôvodné video xTool ukazuje vybratie cyklónového modulu a oplach jeho znečistených diskov.
Podklady výrobcu · Otvoriť videoAP2: animácia cyklónovej separácie
Animácia výrobcu zobrazujúca prúdenie vzduchu a oddeľovanie väčších častíc.
Podklady výrobcu · Otvoriť videoPlán, ktorý dáva zmysel v každodennej dielni
Dobrý plán začína návodom stroja a potom zohľadňuje intenzitu aj druh prác. Gravírovanie materiálov vytvárajúcich veľké množstvo prachu môže vyžadovať častejšiu kontrolu než krátky projekt na čistom podklade. Tabuľka preto usporadúva okamihy kontroly, neurčuje však univerzálne intervaly výmeny dielov.
| Kedy | Čo overiť | Aký výsledok má kontrola priniesť |
|---|---|---|
| Pred prácou | Komora, stôl, viditeľná optika, hadice, chladenie, odsávanie a ofuk | Pripravené pracovisko bez prekážok, únikov a hlásených porúch |
| Po úlohe vytvárajúcej veľké množstvo usadenín | Odrezky, prach, prístupné povrchy a príznaky zhoršenia prietoku | Žiadne nahromadené nečistoty prenášané do ďalšej práce |
| Na konci dňa | Poriadok v komore, záznam príznakov a úkonov, stav spotrebného materiálu | Možnosť začať ďalšiu prácu v známom stave |
| Pravidelne podľa dokumentácie | Filtre, výmenníky, kvapalinový okruh, mechanika a ďalšie servisné body | Udržiavanie správnych parametrov inštalácie a plánovanie výmen |
| Po výmene dielu alebo servisnom nastavení | Referenčná vzorka, poloha a opakovateľnosť výsledku | Potvrdenie správnej funkcie pred skutočnou sériou |
Užitočná je jednoduchá karta: dátum, vykonané úkony, zaznamenaný príznak a výsledok vzorky. Taký záznam zabezpečuje nadväznosť — ďalšia osoba vidí, čo bolo skutočne vykonané.
Mechanika a chladenie: štyri časté skratky v uvažovaní
„Napnem remeň viac.“ Nadmerné napnutie nie je metódou odstraňovania ľubovoľnej chyby polohy. Overuje sa konštrukcia a postup daného pohonu. Prehliadka hadice alebo nečistôt ihneď nevyžaduje zmenu geometrie stroja.
„Viac maziva pomôže.“ Mazanie má určené miesta, prostriedok aj množstvo. Nadbytok na prašnom mieste môže zachytávať nečistoty. Nemažte remene, optiku ani náhodné povrchy iba preto, že vidíte pohyblivý prvok.

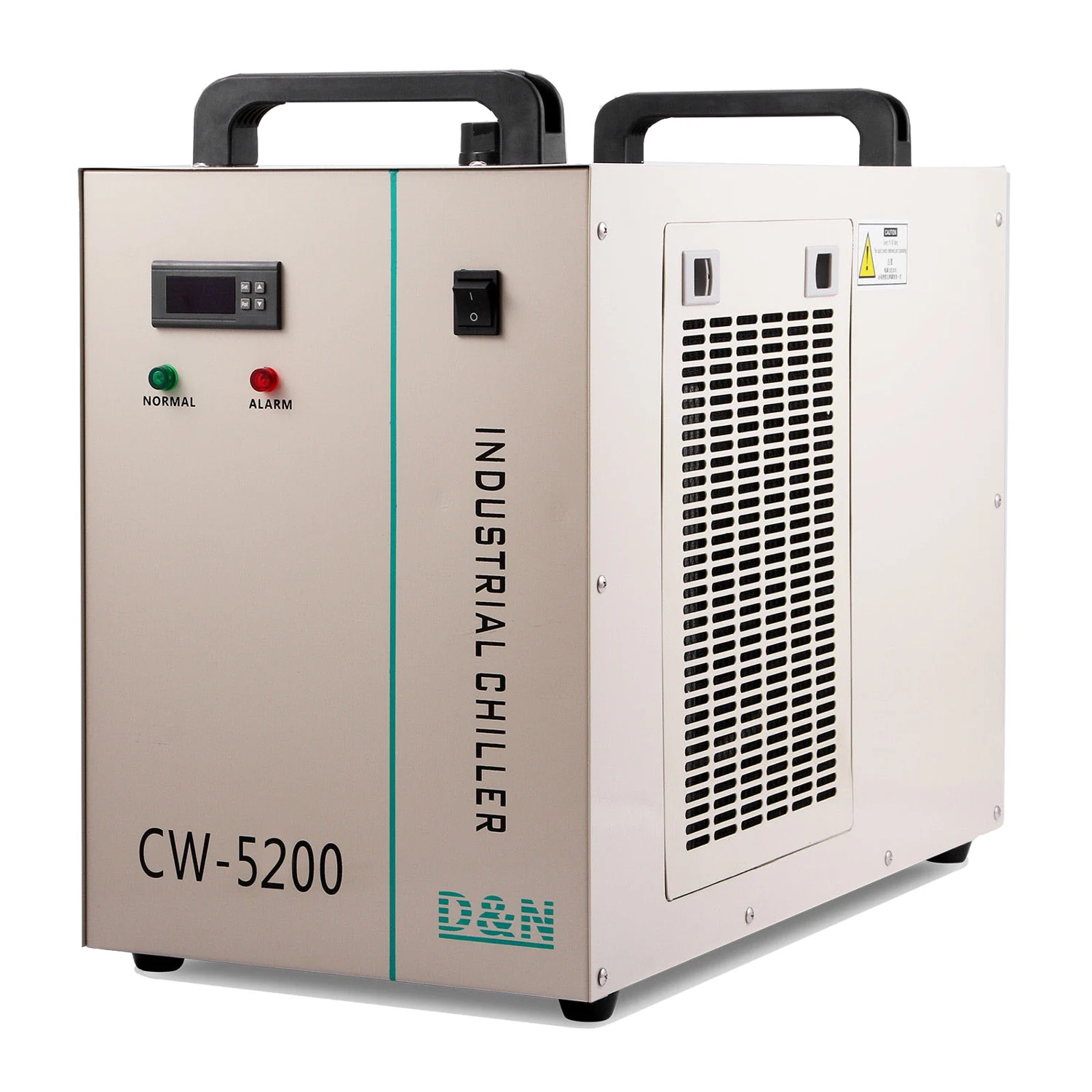

„Voda je studená, takže chladenie funguje.“ Potrebný je aj správny prietok cez trubicu. Overte hladinu, okruh, stav hadíc, teplotu a alarmy. Spôsob výmeny média a čistenia chladiča má zodpovedať konkrétnej zostave.
„Trubica má určitý počet hodín, takže ju treba vymeniť.“ Samotný počet hodín nenahrádza diagnostiku. Zaťaženie, tepelné podmienky, optika a zvyšok inštalácie ovplyvňujú pozorovaný výsledok. Príznak treba rozpoznať pred nákupom dielov.
Reže horšie? Meňte jednu vec po druhej
| Príznak | Najprv porovnajte | Ďalšia kontrola |
|---|---|---|
| Celý projekt je slabší než zvyčajne | Materiál, súbor, nastavenia a ohnisko | Stav optiky, ofuku a chladenia |
| Jedna časť stola poskytuje iný výsledok | Rovinnosť dosky a miesto výskytu | Geometria, optická dráha a mechanika — v prípade potreby servis |
| Viac usadenín na povrchu alebo spodnej strane | Druh materiálu a stav stola | Odsávanie, ofuk a nahromadené zvyšky |
| Obrys alebo nápis je posunutý | Súbor, upnutie a pohyb dielu | Prekážky pohybu, pohony a konfigurácia riadenia |
| Problém sa objavuje po dlhšej práci | Teplotu a okamih výskytu | Okruh a chladiaci výkon v skutočných podmienkach |
Po každej odôvodnenej zmene sa vráťte k porovnaniu rovnakej malej referenčnej vzorky. Súčasná zmena materiálu, výkonu, rýchlosti, ohniska a dielov znemožňuje určiť, čo pomohlo. Ku vzorke zaznamenajte dávku materiálu aj parametre — inak porovnávate dve rôzne úlohy.
Na využitie v dielni
Pred ďalšou sériou overte
Čo pripraviť, keď je potrebná pomoc servisu
Pošlite presný model zariadenia, opis príznaku, okamih jeho výskytu a fotografiu dielu. Pripojte informácie o materiáli, parametroch, posledných úkonoch údržby, alarmovom hlásení a prípadnej výmene dielu. Fotografia štítku a hlavy pomáha rozpoznať vašu konfiguráciu.
Dobre opísané hlásenie môže vyzerať takto: „Na rovnakej dávke preglejky pravý dolný roh stola neprereže obrys, ostatné miesta pracujú správne. Parametre a ohnisko boli porovnané, prikladám mapu skúšok a fotografie.“. To je užitočnejšie než samotná informácia „laser slabo reže“.
Nastavovanie dráhy lúča, opravy vysokého napätia, poškodenie súčastí zdroja a zásahy do ochranných prvkov vyžadujú vhodnú prípravu. V takom prípade ukončite vlastné pokusy pri zhromaždení údajov potrebných na diagnostiku.
Spresnite pred výberom
Otázky a odpovede
Môžem čistiť šošovku bežným prípravkom na okná?
Používajte iba prípravok a čistiaci materiál schválené pre svoju optiku. Domáci prípravok, papierová utierka alebo agresívny detergent môžu zanechať usadeniny alebo poškodiť povlak.
Znamená slabšie rezanie vždy opotrebovanú trubicu?
Nie. Porovnajte materiál, nastavenia a ohnisko, potom stav optiky, ofuku, odsávania a chladenia. Až diagnostika umožní určiť, či zdroj vyžaduje výmenu.
Ako často kontrolovať optiku?
Zohľadnite plán výrobcu aj usadeniny vznikajúce pri vykonávaných úlohách. Krátke pravidelné prehliadky patria k rutine; intervaly čistenia a výmeny závisia od stavu a konštrukcie.
Je snímač výšky to isté ako ofukovacia dýza?
Nie. V zobrazenej hlave slúži samostatná predná jednotka na kontrolu výšky. Optická dráha a prívod ofuku sú odlišné prvky; určujte ich podľa vlastnej konštrukcie.
Možno použiť šošovku s rovnakým priemerom, ale inou ohniskovou vzdialenosťou?
Taká zmena môže vyžadovať inú geometriu nastavenia a nie je automaticky kompatibilná. Vyberte priemer, ohniskovú vzdialenosť, povlak aj uchytenie podľa modelu a plánovaného použitia.
Čo robiť po výmene dielu alebo údržbe?
Overte správne usadenie aj stav inštalácie a potom vykonajte malú kontrolnú vzorku podľa postupu zariadenia. Schváľte výsledok pred spustením hodnotnej série.
Súvisia s opísanými úlohami
Pozrite si riešenia zo sprievodcu
Fokusovacie šošovky pre CO₂

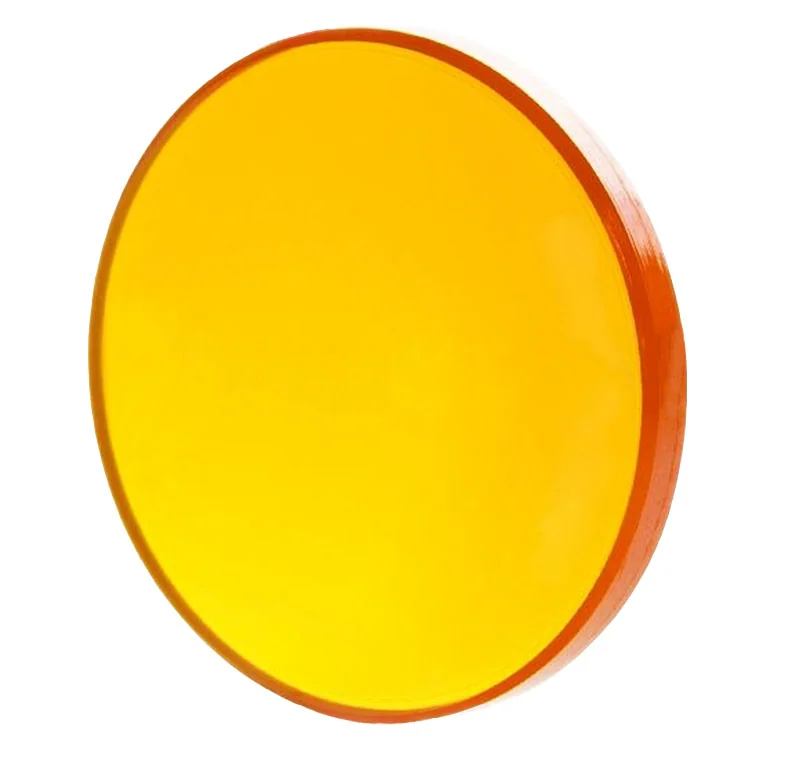

Vyberte priemer, ohniskovú vzdialenosť a kompatibilitu držiaka; fotografia je príkladom prvku.
Príklad technológieVodiace zrkadlá pre CO₂

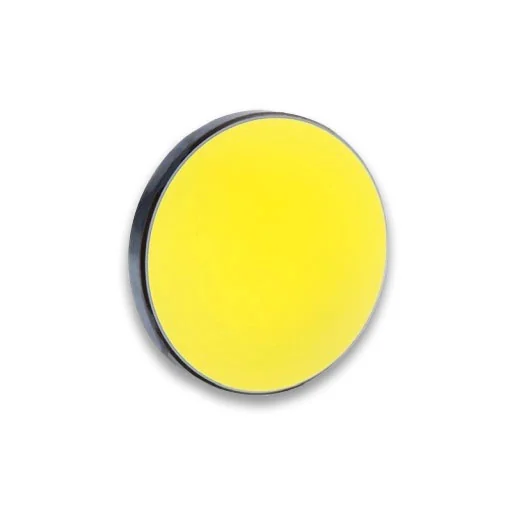

Overte rozmer, druh povlaku a požiadavky optickej dráhy.
Príklad technológieOdsávací ventilátor 550 W

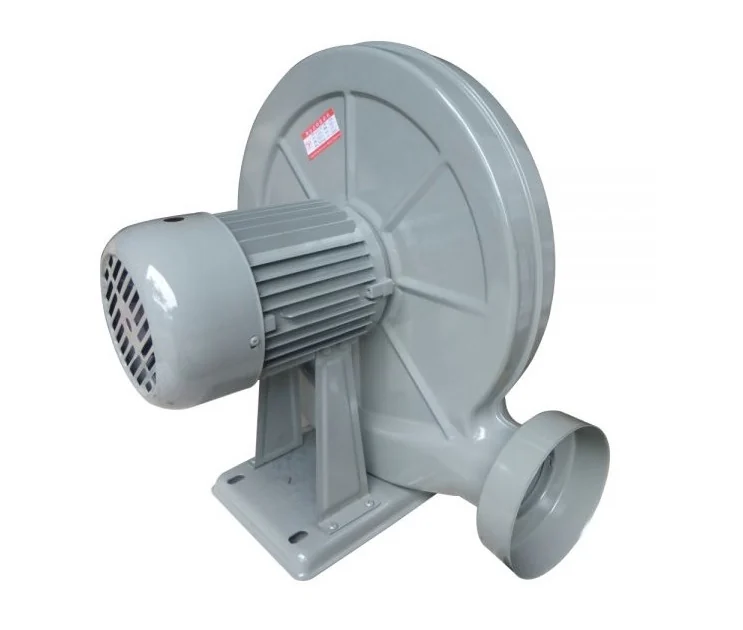

Overte prietok, trasu hadíc a kompatibilitu pripojení so strojom. Je to ventilátor bez filtračných kaziet.
