Značkovací laser FIBER: čierna značka, gravírovanie a farba na kove
Tmavý nápis na nástroji, svetlé logo na eloxovanom hliníku, farebný vzor na oceli a hmatateľný reliéf vyzerajú úplne odlišne. Pri značkovacom laseri FIBER vznikajú tieto efekty rozdielnym pôsobením lúča na materiál. Pozrite si ich na príkladoch a zistite, čo znamenajú MOPA, 3D hlava a otočný nadstavec.
Najdôležitejšie v tomto sprievodcovi
- Najprv určte požadovanú značku: farbu, kontrast, odstránenie povlaku alebo úber.
- MOPA, autofokus, 3D hlava a rotátor riešia rôzne úlohy.
- Prispôsobte pracovnú plochu, upnutie a skúšku skutočnému dielu aj počtu kusov.
Tri rôzne procesy pod spoločným názvom „značenie“
Tri efekty, tri rôzne ciele
Gravírovanie s úberom
Laser odoberá časť podkladu. Vzniká priehlbina.
Povrchové značenie
Zmena vzhľadu vrchnej vrstvy podľa kovu a parametrov.
Odstránenie povlaku
Odkrytie podkladu pod vrstvou, napríklad na vhodnom eloxovanom materiáli.
Gravírovanie odoberá časť materiálu a vytvára priehlbinu. Taká značka môže byť hmatateľná a hĺbka sa dosahuje plánovanou stratégiou, často postupnými prechodmi. Nápis na povrchu a hlboký reliéf nemajú rovnaký čas ani spôsob zhotovenia.
Tepelné značenie mení vzhľad povrchu. Na vhodných kovoch riadený ohrev vytvára alebo mení oxidovú vrstvu; možno sa usilovať o tmavú značku a na niektorých oceliach a titáne aj o farby. Nejde o nanášanie atramentu. Požadovaným efektom môže byť výrazný kontrast bez cieleného vytvárania priehlbiny.
Odstránenie povlaku odkrýva vrstvu s iným vzhľadom. Príkladom je svetlá značka po odstránení vhodnej vrstvy farby z kovu. Pri takej úlohe posudzujete predovšetkým kontrast, čistotu hrany a stav spodnej vrstvy.
Rezy nižšie ukazujú princíp týchto procesov. Pri skutočnom diele sa môžu účinky kombinovať, preto farba na fotografii automaticky nedokazuje hĺbku ani mechanickú odolnosť značky.
Ako pohyb zrkadiel mení grafiku na značku
Lúč dopadá na materiál cez skenovaciu galvo hlavu. Malé pohyblivé zrkadlá ho vedú po zadanej dráhe, takže drobný text, čiary a výplne vznikajú bez presúvania celej hlavy nad každý bod. Optika sústreďuje lúč do pracovnej oblasti a diel ustavujete na stole alebo v držiaku.
Pripravený projekt má stanovené rozmery, poradie objektov a výplň. Obsluha volí výkon, rýchlosť, frekvenciu, rozstup čiar, počet prechodov a — ak to zdroj umožňuje — dĺžku impulzu. Zaostrenie a opakovateľná poloha dielu sú rovnako dôležité ako tieto nastavenia.

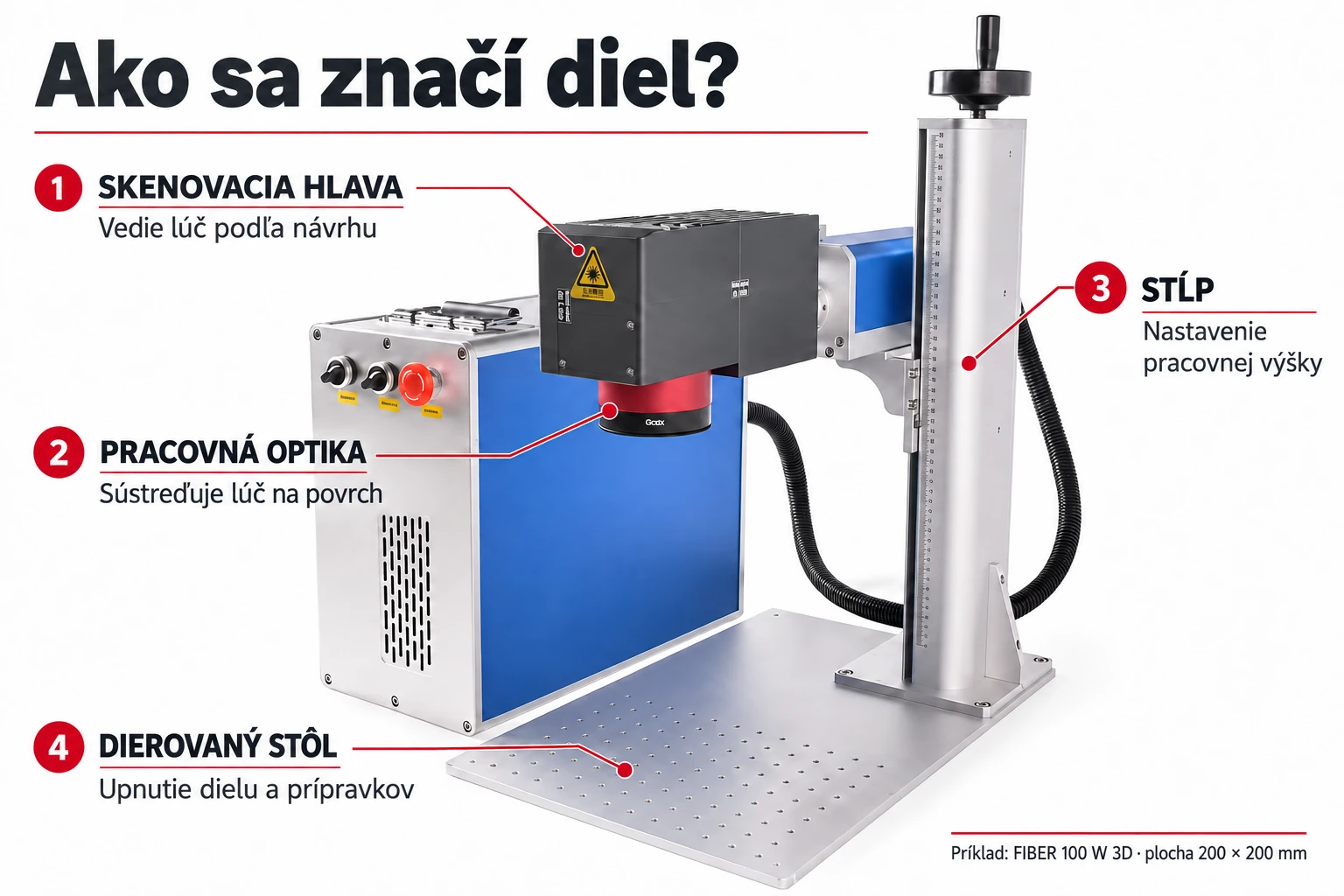

Na opísanej fotografii uvidíte hlavu, pracovnú optiku, stĺp a stôl. Samotné teleso zariadenia neinformuje o všetkých požadovaných krytoch pracoviska. Kovy môžu odrážať žiarenie; spôsob zabezpečenia práce vychádza z konkrétneho zariadenia a procesu.
Vedie lúč po čiarach a výplniach projektu.
Zaostruje lúč v správnej vzdialenosti od povrchu.
Nastavuje výšku hlavy nad dielom; nezamieňajte ovládač so snímačom autofokusu.
Priestor na držiaky a opakovateľné určenie polohy dielu.
Oceľ: tmavý nápis, grafika a zmena farby
Pri ukážke značenia kovového dielu sledujte, ako malá oblasť nápisu vzniká bez mechanického nástroja dotýkajúceho sa povrchu. V technickom použití záleží na veľkosti značky, čitateľnosti, polohe a opakovateľnosti na ďalších kusoch. Pri sériovom čísle a strojovo čitateľnom kóde sa oplatí vopred určiť podmienky kontroly a ďalšieho používania.
Nehrdzavejúca oceľ môže získať aj rôzne farby povrchu. Vo videu s farebnou vzorkou uvidíte efekt, ktorý treba odlíšiť od farby alebo tlače. Vlastnosti zliatiny, stav a čistota povrchu, parametre lúča a rozstup čiar ovplyvňujú to, čo napokon uvidíte.
Pri takom projekte sa hodí vlastná skúšobná mriežka. Každé pole má inú zaznamenanú kombináciu nastavení a všetky vytvárate na rovnakom materiáli. Nepredpokladajte, že farba dosiahnutá na jednom plechu bude rovnaká na inej povrchovej úprave. Ukážka štandardného značkovacieho lasera potvrdzuje konkrétny efekt z videa; typ zdroja sa nerozpoznáva iba z farby vzoru.
Uhlíková oceľ: nápis na tmavej vzorke
Lúč vytvára nápis na tmavom povrchu oceľovej doštičky.
Súvisiaca ponuka → · Otvoriť videoNehrdzavejúca oceľ: polia s rôznymi farbami
Laser vytvára rad malých farebných polí na rovnakej kovovej vzorke.
Súvisiaca ponuka → · Otvoriť videoHliník: rozlišujte kov, elox a farbu
Svetlé písmená na tmavom štítku často vznikajú pôsobením na povlak. Eloxovaný hliník, lakovaný hliník a surová zliatina nie sú jeden materiál s jedným postupom. Líšia sa povrchom vystaveným lúču a očakávaným výsledkom.
Na zázname povlakovanej vzorky si prezrite hranicu medzi pozadím a písmenom. Práve ostrosť a rovnomernosť označenej oblasti rozhodujú o vzhľade malého textu. Pri technickom štítku prezrite aj tenké čiary, drobné číslice a značku po požadovanom očistení.
Ak chcete čiernu značku na vhodne pripravenom hliníku alebo prácu na náročnom povlaku, overte skúšku konkrétneho zdroja a konfigurácie. Neprenášajte výsledok z čierneho štítku na každý strieborný predmet. Rovnako dôležité je zakrivenie: plochá doštička a bok valcovitého dielu môžu potrebovať iné upnutie.
Na farebnom eloxe môže svetlá značka vznikať zmenou alebo odstránením farbiacej zložky pri zachovaní značnej časti eloxovanej vrstvy. Neznamená to vždy odkrytie holého kovu. Samotný biely nápis preto nedokazuje hlbokú rytinu ani úplné odstránenie ochrannej vrstvy.
Povlakovaný hliník: odkrývanie kontrastnej značky
Na oranžovom povlaku doštičky vzniká svetlý nápis.
Súvisiaca ponuka → · Otvoriť videoMosadz, šperky a plasty: prispôsobte efekt výrobku
Na drobných kovových predmetoch možno vytvárať iniciály, grafické značky alebo hlbšie vzory. Ak projekt vyžaduje hmatateľnú rytinu v mosadzi, posúďte úber a dokončenie povrchu, nielen kontrast na fotografii. Pri tenkom diele pristupuje tepelné pôsobenie a spôsob podopretia.
V šperkárstve je samostatným rozhodnutím, či má vzor iba meniť vzhľad povrchu alebo odoberať kov. Pri drahých materiáloch má úber význam aj pre samotný výrobok. Pri prsteni alebo obrúčke môže byť potrebný kompatibilný otočný držiak a prístup k zvolenému povrchu.
Vybrané plasty možno značiť po určení presného zloženia a prispôsobení zdroja. Video personalizácie puzdra ukazuje jeden výrobok, nie potvrdenie pre všetky plasty. Pri značení priehľadného skla alebo plastu vyžadujúceho inú vlnovú dĺžku sa oplatí porovnať technológiu UV. UV laser sa nemá stotožňovať so štandardným vláknovým zdrojom 1064 nm; označenie obchodnej kategórie nenahrádza typ a vlnovú dĺžku.
Plast: personalizácia hotového puzdra
Na modrom puzdre vzniká nápis.
Súvisiaca ponuka → · Otvoriť videoČo prináša MOPA? Kontrolu impulzu, nielen ďalšie watty
Pri zdroji MOPA možno nezávisle nastaviť dĺžku impulzu a frekvenciu v rozsahu dostupnom pre zariadenie. To rozširuje kontrolu spôsobu pôsobenia energie na kov. Pri rovnakom priemernom výkone môže iný priebeh impulzov slúžiť inému efektu: kontrastu, jemnému detailu, farbe alebo odoberaniu materiálu.
Konkrétnym príkladom z našej ponuky je xTool F2 Ultra s laserom MOPA 60 W. Výrobca uvádza nastavenie dĺžky impulzu 2–500 ns a frekvencie 30–4000 kHz. V pôvodnom demonštračnom materiáli uvidíte farebný vzor na kove. Všimnite si rozlíšenie farieb a detaily hotového motívu; nepovažujte ho za záruku rovnakej farby na ľubovoľnej zliatine.
F2 Ultra sa ponúka vo verzii so samotným zdrojom MOPA 60 W alebo v konfigurácii s dvoma lasermi a doplnkovou diódou 40 W. Sú to dva zdroje na rôzne úlohy, preto ich výkony nesčítavame. Štandardná pracovná plocha je 220 × 220 mm. Materiál a požadovaný efekt napovedajú, ktorý zdroj použiť v danom projekte.
MOPA: farebný vzor na kovovom prívesku
Pôvodná ukážka xTool F2 Ultra: vytváranie farebnej medúzy a predstavenie hotového prívesku. Farba závisí aj od kovu, povrchovej úpravy a uhla pohľadu.
Podklady výrobcu · Otvoriť videoReliéf, 3D hlava, autofokus a rotátor: rozlišujte funkcie
| Pojem | Čo sa v procese mení | Príklad úlohy |
|---|---|---|
| Reliéf alebo priestorová rytina | Odoberáte materiál v rôznych hĺbkach podľa návrhu | Hmatateľný vzor v plochej kovovej vzorke |
| 3D hlava / dynamické zaostrovanie | Systém riadi polohu ohniska v rozsahu určenom pre konfiguráciu | Práca s geometriou a výškou vyžadujúcou korekciu ohniska |
| Otočný nadstavec | Držiak fyzicky otáča predmetom | Značka okolo valca, prsteňa alebo iného kompatibilného tvaru |
| Autofokus | Pomáha určiť pracovnú vzdialenosť pred úlohou | Príprava ďalšieho dielu s inou výškou |
Slovo „3D“ v názve výsledku ešte nehovorí, aká hlava bola použitá. Hlboký reliéf môže vznikať na rovnom povrchu postupnými prechodmi. Video s otáčaným predmetom zasa ukazuje prácu otočnej osi. Pri nerovnom diele overte rozsah riadenia ohniska, kompatibilný softvér a možnosť prípravy vhodnej geometrie.
V uvedenej ponuke 100 W 3D sú spomenuté 3D galvo hlava a EZCAD3 PL. Bežný model 100 W má galvo hlavu a EZCAD PL. Rozdiel teda nemožno zúžiť na rovnaký počet wattov. Pred výberom ukážte tvar predmetu, plochu značky a požadovaný priebeh procesu.
Otočný nadstavec: značka na valcovitom diele
Držiak otáča kovovým predmetom, zatiaľ čo laser vytvára značku na jeho bočnom povrchu.
Súvisiaca ponuka → · Otvoriť videoPracovná plocha, šošovka a séria: malá značka potrebuje dobrý plán
Pracovná plocha musí pojať projekt a dostupná výška predmet spolu s držiakom. Optika a veľkosť pracovnej plochy súvisia so stopou lúča aj pracovnou vzdialenosťou, preto najväčšia šošovka nie je automaticky najlepšou voľbou na najjemnejšiu grafiku. Pri hodnotení malého kódu alebo textu overte detail v konečnej veľkosti.
Pri sérii sa hodí upínacia šablóna: určuje polohu ďalších dielov a pomáha obmedziť čas ručného nastavovania. Inú organizáciu ponúkajú kamerové systémy a funkcie rozpoznávania dávok, ak ich daný model podporuje. Kamera nemení zloženie materiálu ani pravidlá výberu parametrov, no môže zefektívniť polohovanie.
Rýchlosť skenovania v mm/s nie je počet hotových kusov za hodinu. Čas závisí od plochy výplne, rozstupu čiar, počtu prechodov, zmien polohy a výmeny dielov. Na reálne porovnanie použite rovnaký projekt a rovnaký materiál.
Štyri príklady konfigurácií — štyri rôzne otázky pri nákupe
| Konfigurácia | Zdroj a pracovná plocha | Čo porovnať na vlastnej úlohe |
|---|---|---|
| 30 W s krytom | RAYCUS 30 W; 150 × 150 mm | Konštrukcia pracoviska, prístup k dielu, upnutie a príprava opakovateľných označení |
| 100 W s autofokusom | RAYCUS 100 W; 200 × 200 mm | Rozsah obrábania, výška, zaostrenie a čas konkrétneho vzoru |
| 100 W 3D s autofokusom | RAYCUS MOPA 100 W; 200 × 200 mm; 3D hlava | Geometria dielu, požiadavky ohniska a spolupráca s EZCAD3 |
| xTool F2 Ultra | MOPA 60 W; 220 × 220 mm; dióda 40 W vo verzii s dvoma lasermi | Regulácia impulzu, farebný efekt, kamery a organizácia práce v ekosystéme výrobcu |
Je to prehľad vlastností opísaných v aktuálnych ponukách, nie rebríček podľa výkonu. Neporovnávajte tieto stroje iba podľa maximálnej hĺbky z tabuľky alebo ukážky vyrezávania drobného kovu. Značkovací laser galvo a špecializovaný rezací laser FIBER na plechy plnia iné úlohy.
Vzorka rozhodujúca o nákupe má obsahovať vašu najmenšiu značku, najhlbší požadovaný detail a skutočný povrch. Pri kódoch overte čitateľnosť a pri požiadavkách na oder alebo chemickú odolnosť príslušný test hotového označenia.
Ako pripraviť skúšku, ktorá poskytne užitočnú odpoveď
K rozhovoru o výbere priložte fotografiu s rozmermi, projekt a počet kusov v dávke. Umožní to určiť, či je kľúčový typ zdroja, pracovná plocha, geometria práce, držiak alebo spôsob rýchlej výmeny dielov.
Na využitie v dielni
Skúška značenia na vašom diele
Spresnite pred výberom
Otázky a odpovede
Je farebná značka na oceli potlač?
V opísanom procese farba vzniká pôsobením lasera na povrch, okrem iného tvorbou oxidovej vrstvy. Netreba nanášať atrament. Efekt závisí od zliatiny, povrchovej úpravy a parametrov.
Znamená každá farba vo videu použitie MOPA?
Nie. Typ zdroja sa neurčuje iba podľa vzhľadu. MOPA poskytuje ďalšiu kontrolu dĺžky impulzu a frekvencie; konkrétny efekt treba priradiť k potvrdenej konfigurácii.
Znamená autofokus automatické značenie každého zakriveného povrchu?
Autofokus pomáha nastaviť pracovnú vzdialenosť. Práca na geometrii s premenlivou výškou je samostatná téma a môže vyžadovať vhodnú hlavu, mapovanie alebo iný spôsob upnutia.
Znamenajú 3D a MOPA to isté?
Nie. MOPA opisuje konštrukciu a reguláciu impulzov zdroja, zatiaľ čo 3D sa môže vzťahovať na spôsob vedenia ohniska alebo priestorový výsledok. Parametre treba overiť samostatne.
Má F2 Ultra spolu 100 W výkonu na kov?
Verzia s dvoma lasermi má samostatný zdroj MOPA 60 W a diódový 40 W na rôzne použitia. Ich výkony sa nesčítavajú ako výkon jedného zdroja na obrábanie kovu.
Možno dopravník pri F2 Ultra použiť na prerezanie kovu skrz?
Výrobca také použitie vylučuje: po prerezaní by lúč mohol poškodiť dopravník. Obmedzenia príslušenstva overujte pre konkrétnu operáciu.
Je bežný FIBER vhodnou voľbou na preglejku a priehľadný akrylát?
Bežný vláknový značkovací laser na kovy nenahrádza ploter CO₂ pri týchto úlohách. V zariadení s dvoma lasermi môže výber materiálu znamenať použitie druhého, diódového zdroja — stále treba potvrdiť jeho kompatibilitu s podkladom.
