UV, UV DTF a DTF: pozrite si tri cesty od grafiky k hotovému výrobku

Najprv určte proces

Podobný obraz, iná cesta na povrch

Technológiu najjednoduchšie spoznáte podľa toho, na čo tlačí hlava a čo sa deje po vytlačení. Pri priamej UV tlači dopadá atrament na predmet. Pri UV DTF a textilnom DTF vzniká najprv grafika na fólii, no ďalšie materiály aj spôsob aplikácie sa líšia.

Toto rozlíšenie je praktické. Na tričko potrebujete proces kompatibilný s textíliou a následným praním. Pri puzdre záleží na povrchu, tvare a priľnavosti. Pri paneli pristupujú poloha grafiky, výška dielu a možnosť stabilného uloženia na stôl.

Priama UV tlač: predmet vstupuje pod hlavu

Vo videu so Z120M uvidíte grafiku nanášanú na plochý predmet. V ďalšom príklade sa pod hlavou otáča fľaša v držiaku. V oboch prípadoch zariadenie tlačí na povrch predmetu; nejde o lepenie transferu UV DTF.

Tak možno organizovať personalizáciu vhodných štítkov, puzdier, panelov a reklamných predmetov. Predmet sa musí zmestiť do pracovného priestoru, byť správne ustavený a ponechať požadovanú medzeru pre hlavu. Pri sérii viacerých rovnakých dielov pomáha polohovací držiak vracať sa na rovnaké miesto potlače.

V aktuálnej ponuke Z120M je uvedená maximálna tlačová oblasť 267 × 420 mm a výška predmetu 0–120 mm. Samotná platforma 300 × 420 mm je iným parametrom než tlačová oblasť. Pri plánovaní projektu použite správnu hodnotu a skutočnú geometriu predmetu s upnutím.

Pozrite si stôl, vozík a vedenie

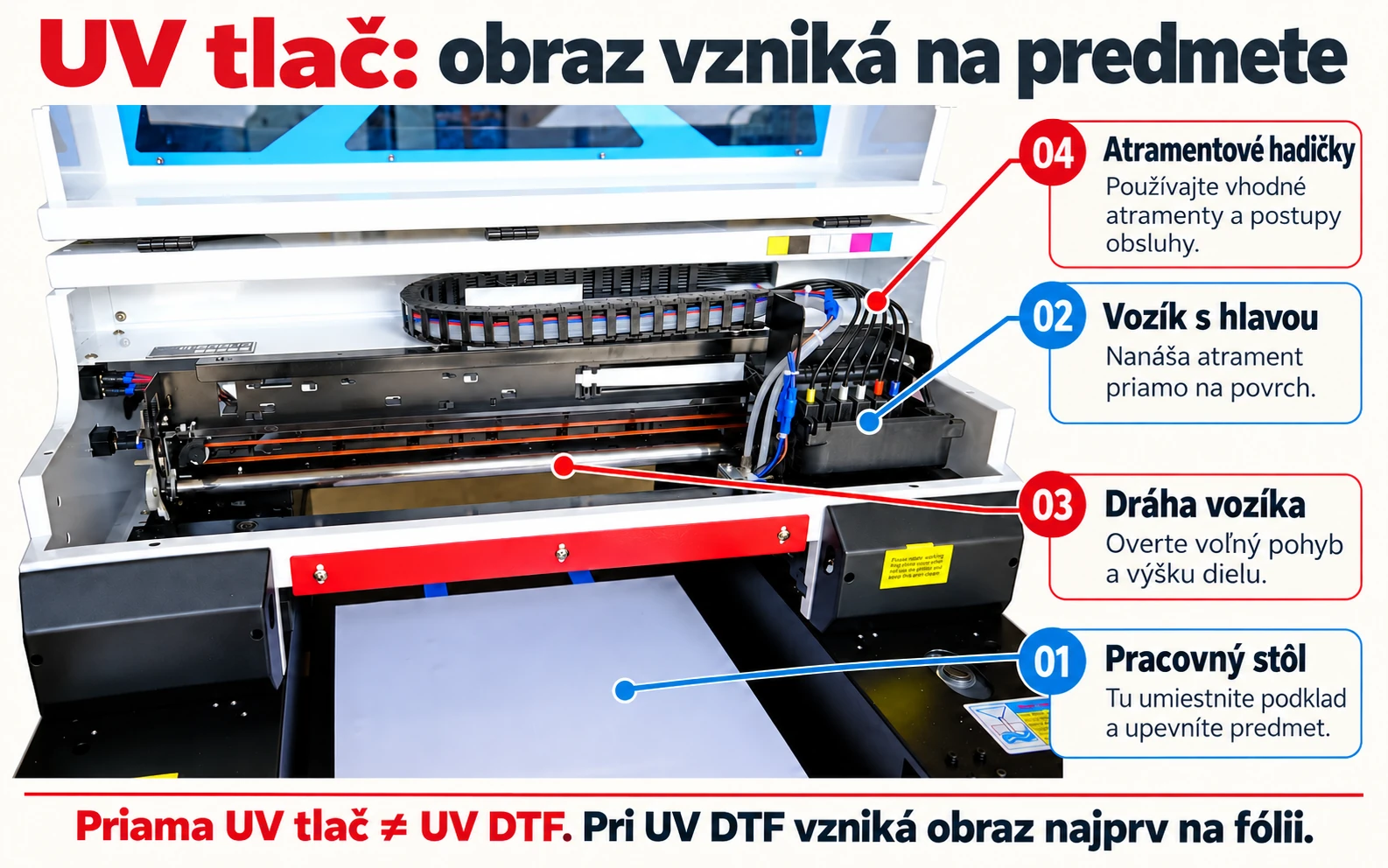

Na opísanej fotografii UV tlačiarne sú viditeľné stôl, vozík s hlavou, vedenie pohybu a hadičky atramentu. Sú to konkrétne miesta ovplyvňujúce prípravu úlohy. Pohyblivá súčasť nesmie naraziť do príliš vysokého dielu ani vyčnievajúceho držiaka.

Pri priamej tlači na nerovný povrch nestačí nastaviť najvyšší bod „od oka“. Obmedzenia vzdialenosti hlavy, merania výšky, zakrivenia a držiakov vychádzajú z konštrukcie zariadenia. Skúšku vykonajte na skutočnom predmete vrátane jeho povrchovej úpravy.

Ponuka Z120M zahŕňa CMYK a bielu. Nepredpokladajte automaticky ďalší lak, textúru alebo kompatibilitu s ľubovoľnou fóliou iba preto, že zariadenie má UV lampu. V každej konfigurácii treba overiť konkrétne kanály a schválené materiály.

Zväčšiť obrázok ↗

01 · Pracovný stôl

Podopiera predmet počas nanášania obrazu. Rozmery platformy a skutočná tlačová oblasť sú rôzne parametre.

02 · Vozík

Presúva hlavu nad povrchom. Predmet a upnutie pre ňu musia ponechať vhodný priestor.

03 · Vedenie vozíka

Umožňuje pohyb jednotky pozdĺž tlačovej oblasti.

04 · Prívod atramentu

Viditeľné hadičky patria k systému prívodu atramentu; ich údržbu opisuje návod konkrétneho modelu.

Drevo a priehľadný podklad: grafika sa stretáva s textúrou

Na dreve farba spolupracuje s kresbou a povrchovou úpravou. Rovnaký vzor nemusí na surovom, lakovanom a inak pripravenom podklade vyzerať rovnako. V ukážke si všimnite okraje grafiky aj vzťah farebného obrazu k prirodzenému pozadiu.

Priehľadný predmet kladie inú otázku: z ktorej strany má byť potlač viditeľná a aké má mať pozadie? Biela vrstva môže zmeniť vnímanie farieb a návrh pozorovaný cez dosku vyžaduje premyslieť stranu tlače a poradie vrstiev v podporovanom procese. Pripravte malý úsek s farbou, bielou a prechodom do priehľadnosti.

Video ukazuje konkrétny vizuálny efekt. Priľnavosť, odolnosť voči používanému čistiacemu prostriedku a správanie v čase posúďte na vlastnom materiáli. Samotný lesk fotografie nepovažujte za informáciu o životnosti hotového výrobku.

UV DTF: vytlačte transfer a potom preneste grafiku

Pri UV DTF vzniká grafika v kompatibilnom systéme fólií a UV atramentu. Po príprave transferu sa prenáša na predmet. Celý zdobený objekt netreba umiestňovať na stôl tlačiarne, no stále musíte potvrdiť vhodnosť jeho povrchu pre konkrétny transfer.

Pôvodné krátke video xTool O1 s hrnčekom prepája fázu návrhu, tlač na médium a hotový efekt. Materiál s puzdrom na telefón ukazuje príklad priloženia a pritláčania transferu. Porovnajte ho s predchádzajúcou scénou, v ktorej hlava pracuje priamo nad otáčanou fľašou. Úplné poradie prípravy a odstraňovania fólií sa riadi návodom systému.

Bežný systém rozlišuje tlačovú fóliu A a prenosovú fóliu B. Plnia rôzne úlohy a fungujú ako kompatibilná sada. Spôsob laminovania, odstránenia nosiča a aplikácie závisí od materiálov a konfigurácie. Nevyberajú sa výhradne podľa podobného názvu „UV fólia“.

Hárok alebo rolka: rozdiel v organizácii série

Pri niekoľkých individuálnych grafikách môže byť pohodlný hárkový režim. Ak pravidelne pripravujete dlhšie dávky, sú dôležité vedenie média, laminovanie a odber transferu. V systéme O1 na to slúži kompatibilné príslušenstvo, okrem iného LM1 a RF1, podľa zvolenej konfigurácie.

Animácia výrobcu ukazuje organizáciu rolovej dráhy, druhý materiál predstavuje dlhšiu tlač a aplikáciu na predmet. Je to ukážka spôsobu práce. Z dĺžky samotného klipu nevyvodzujte výrobnú produktivitu ani zmeranú dĺžku celej rolky.

Pri plánovaní série započítajte rozloženie grafík na médium, prípravu transferov, ručnú aplikáciu a kontrolu. Samotná rýchlosť hlavy neopisuje čas od súboru po hotovú objednávku.

DTF pre odevy: od PET fólie k tričku

Textilný DTF tiež začína fóliou, no využíva pigmentový atramentový systém a tavné lepidlo. Po príprave a fixácii lepiacej vrstvy sa transfer pomocou lisu prenesie na kompatibilnú textíliu. Je to iná sada materiálov než pri UV DTF pre tvrdé povrchy.

Naše video KJ-302A ukazuje tlač na fóliu a krátky detail hotovej potlače textíliu držanú a pohybovanú v rukách. Tieto zábery umožňujú vidieť médium aj hotový výrobok. Výber parametrov lisovania a hodnotenie prania treba vykonať pre použitú fóliu, prášok a odev.

Pri tmavom tričku pomáha biela vrstva oddeliť farby od pozadia. Dôležitá je aj veľkosť plných plôch: veľká jednoliata grafika a jemný nápis môžu na odeve sedieť odlišne. Posúďte nielen farbu, ale aj omak, hranu, pružnosť a miesto aplikácie vzhľadom na švy a zosilnené miesta.

Tlačiareň, shaker a lis predstavujú nadväzujúce fázy práce

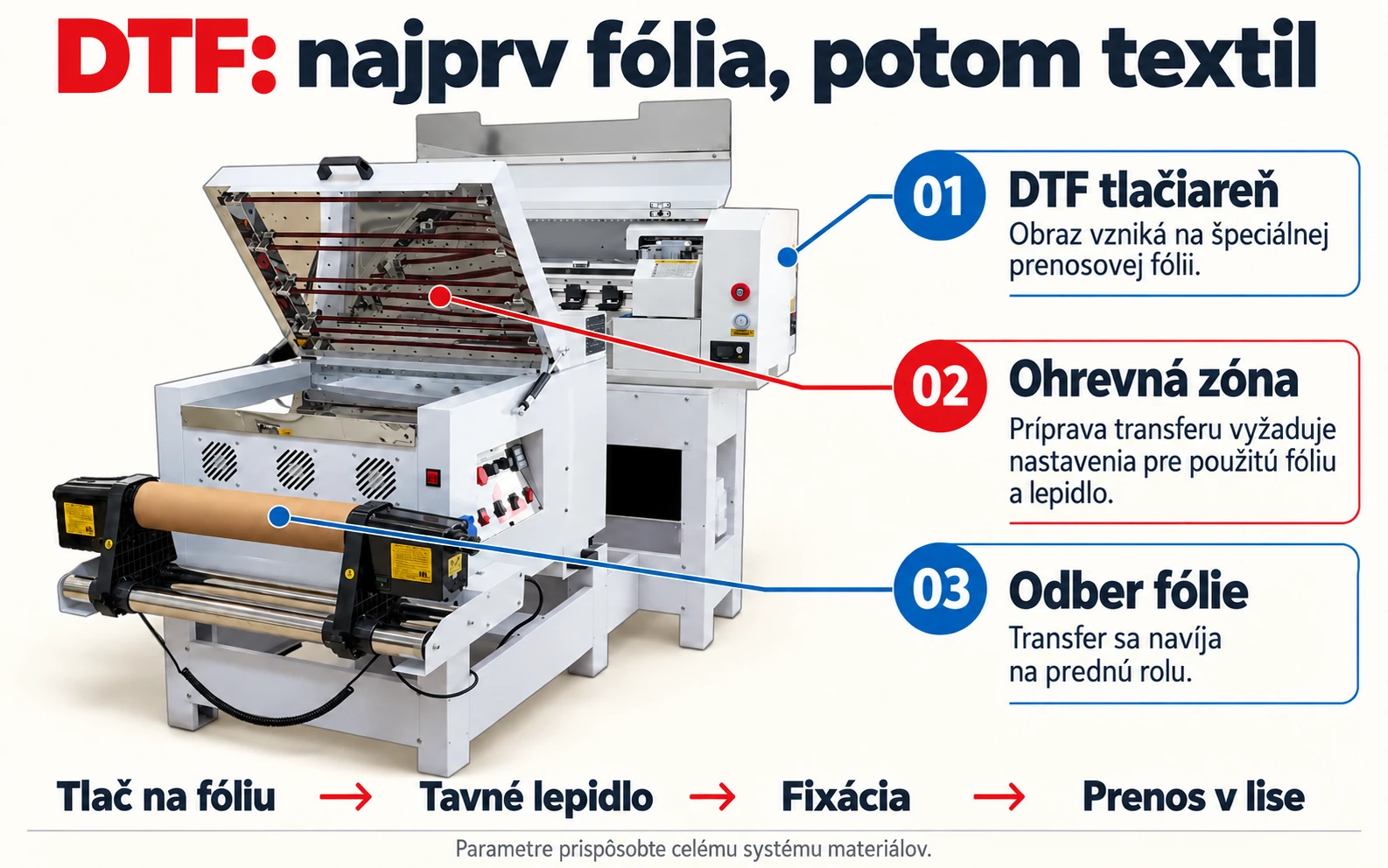

Opísaná fotografia zostavy ukazuje tlačiareň, ohrievaciu zónu prípravy transferu a odber fólie. V procese treba kontrolovať rovnomerné nanesenie vhodného lepidla, odstránenie prebytku a fixáciu podľa materiálov. Až potom plánujete aplikáciu na textíliu.

V aktuálnej ponuke KJ-302A maximálna šírka potlače je 420 mm, média potom 430 mm. Dve hlavy EPSON XP600, CMYK a biela aj shaker s ohrievacím systémom tvoria konkrétnu konfiguráciu. Termotransferový lis je samostatným krokom vyžadujúcim správny výber podľa výrobku.

Pri príprave grafiky používajte nastavenia RIP a orientáciu určené pre celý proces. Nepridávajte ďalšie zrkadlenie v každom programe bez overenia, ktorá fáza ho vykonáva automaticky. Malý test s čitateľným nápisom pomáha overiť smer obrazu pred sériou.

Zväčšiť obrázok ↗

01 · Tlačiareň DTF

Nanáša grafiku na transferovú fóliu; v tomto procese netlačí priamo na tričko.

02 · Ohrievacia zóna

Je súčasťou prípravy transferu s vrstvou lepidla. Čas a teplota závisia od systému materiálov.

03 · Odber fólie

Pripravený transfer postupuje na ďalšie spracovanie. Prenos na textíliu prebieha neskôr v lise.

Prečo biela mení vnímanie farby

Farebný obraz na bielom pozadí, čiernom tričku a priehľadnej doske má iné podmienky pozorovania. Biely atrament môže tvoriť podklad alebo časť grafiky — podľa technológie a podporovaného usporiadania vrstiev.

Na vzorke sa oplatí umiestniť vedľa seba drobný text, sýtu plochu, tónový prechod a časť s riadenou priehľadnosťou. Prezerajte projekt na správnom pozadí a z tej strany, z ktorej sa bude používať. Nehodnoťte celý proces iba podľa vytlačenej fotografie na bielej doštičke.

Biela tiež vyžaduje každodennú údržbu podľa systému. Cirkulácia a miešanie, ak sú súčasťou daného modelu, pomáhajú organizovať prácu atramentu, no nerušia kontroly dýz, úkony na začiatku a konci dňa ani požiadavky na prestávky.

Porovnávajte riešenia podľa úlohy, nie podľa spoločného slova „tlač“

Výber je jednoduchší, keď ukážete tri skutočné výrobky: najčastejší, najväčší a najnáročnejší. Uveďte ich materiál, povrchovú úpravu, veľkosť grafiky, počet kusov a spôsob neskoršieho používania.

Vzorka, ktorá odpovie na otázky zákazníka

1. Použite správny predmet. Rovnaký dodávateľ, povlak, farba a materiál ako v plánovanej objednávke.
2. Pripravte časť náročného projektu. Drobný text, plné plochy, logo a kľúčové farby.
3. Vykonajte celý proces. S prípravou podkladu, transferom alebo upnutím a požadovanou fixáciou.
4. Overte výsledok po požadovanom čase. Posúďte okraje, priľnavosť a vzhľad v podmienkach používania.
5. Overte dôležitú odolnosť. Pri odeve pranie a naťahovanie, pri reklamnom predmete vhodné čistenie alebo oder — podľa použitého systému.

Nepredpokladajte automatickú odolnosť voči umývačke, vonkajšej expozícii ani schválenie na styk s potravinami. Sú to konkrétne požiadavky na hotový výrobok, ktoré treba potvrdiť pre použité materiály a proces. Taký záznam očakávaní pomáha dodávateľovi navrhnúť vhodný test.

Naplánujte dielňu na celý cyklus, nielen na tlač

Vedľa stroja potrebujete miesto na prípravu podkladov, fólie, transfery a hodnotenie hotového výrobku. Pri DTF pristupujú lepiace materiály a tepelná fáza, pri UV požiadavky na prácu s atramentom a vytvrdzovaním. Vetranie, ochrana a manipulácia s materiálmi sa organizujú podľa návodov a ich listov.

Porovnajte postup spustenia, kontrolu dýz, údržbu bielej a úkony na konci dňa. Zaznamenajte aj to, čo urobiť pred dlhšou prestávkou. Pri malých a nepravidelných objednávkach môže mať tento rytmus rovnako veľký význam ako samotná rýchlosť tlače.

V skúšobnej dávke zmerajte samostatne prípravu súboru, tlač, prípravu transferu alebo upnutia, aplikáciu a kontrolu. Zaznamenajte počet schválených kusov a spotrebu média. Taký záznam odhalí, či dielňu obmedzuje tlačiareň, ručná aplikácia alebo príprava ďalšej objednávky.
