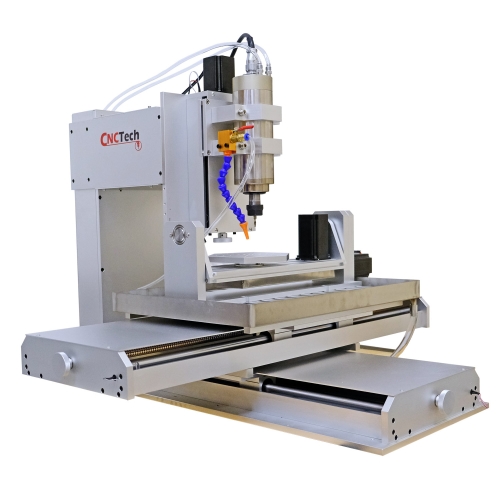

CNC frézka CNCTech 6040 5D, 2,2 kW – 5 osí, USB + príslušenstvo
Dostupnosť: Dostupný
Odosielame do: 24 hodín
Prepravné náklady: od 0.00 €
Katalógové číslo: F-6040-5D
Kód výrobcu: F-6040-5D
Skladové zásoby:
Kod EAN: 5907052596060
Stav produktu: Nový
- Popis produktu
- Recenzia produktu (0)
Frézka CNC CNCTech 6040 5D - 2,2 kW
Pristupujte k detailom z nového uhla.
Od plochého dizajnu až po priestorový detail
Modely, prototypy a komponenty s niekoľkými opracovanými povrchmi - 6040 5D kombinuje pohyb v osiach X, Y a Z s naklápacím otočným stolom A/B. Môžete zmeniť polohu materiálu vzhľadom na nástroj a plánovať zložitejšie operácie.

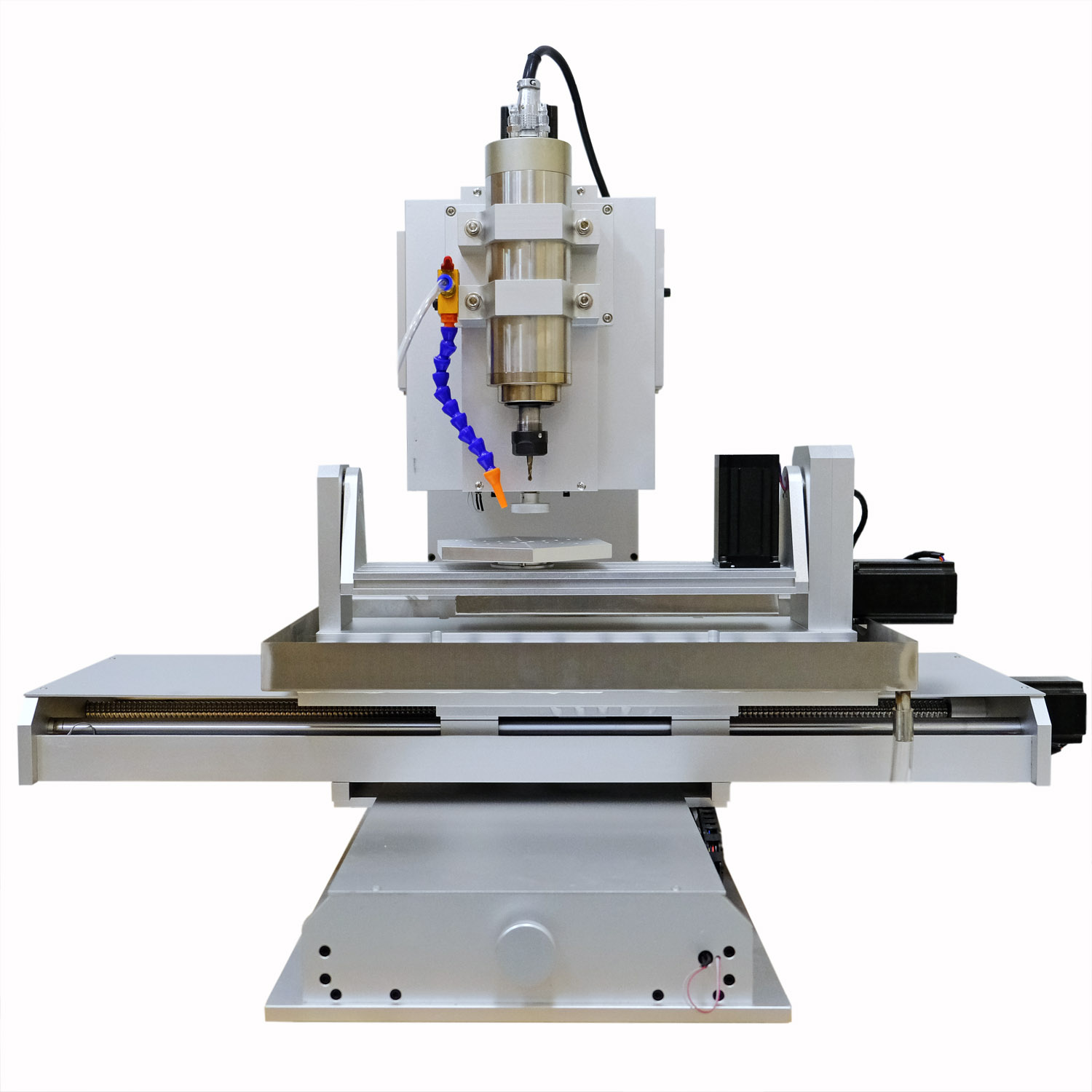

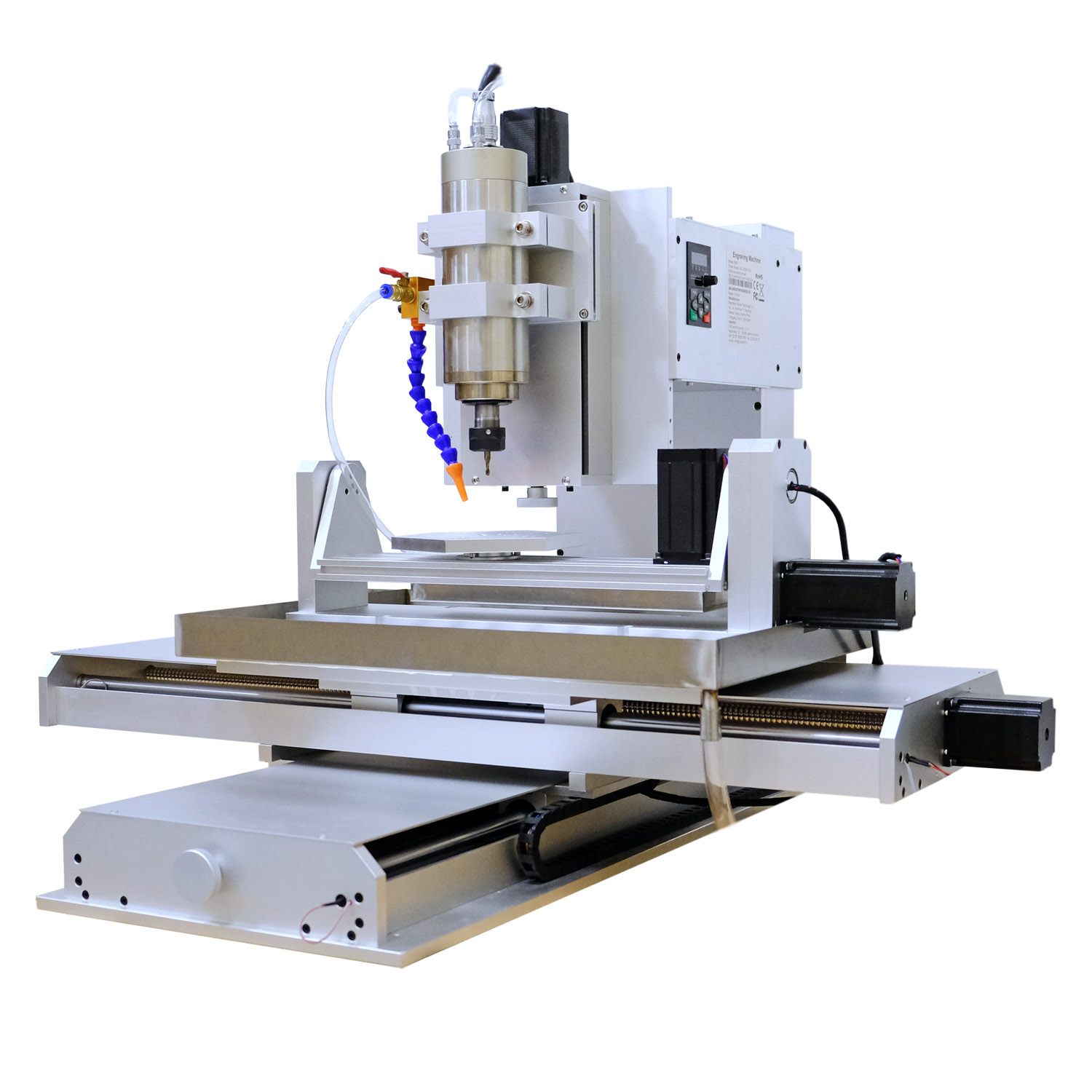

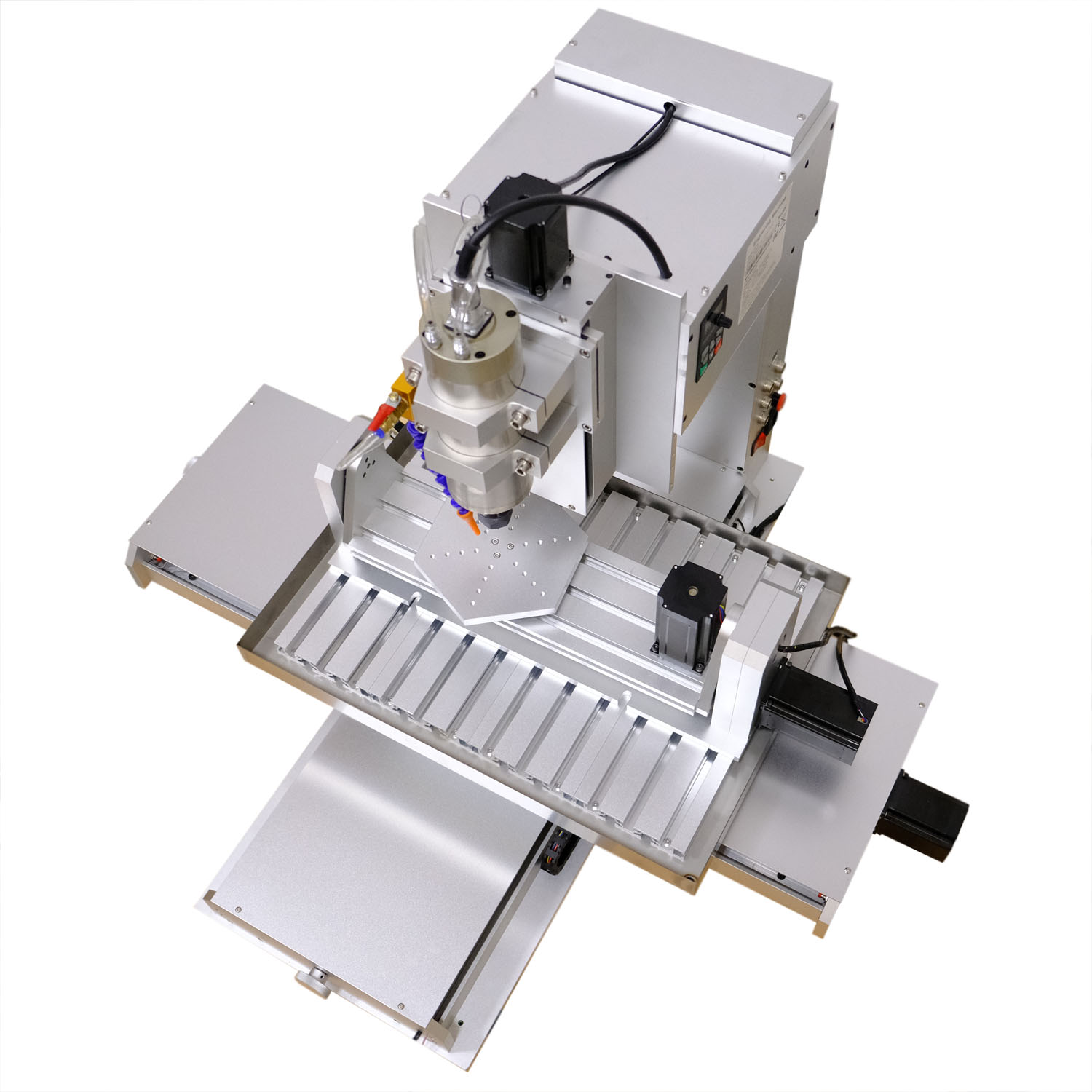

Vertikálny dizajn, vodou chladené vreteno a guľôčkové skrutky vytvárajú kompaktnú stanicu na frézovanie, gravírovanie a vŕtanie.
Pozri 6040 5D v práci
Minúta pri fréze: hliník, pohyb stola A/B a trojrozmerný model.
Ukážkové video frézky 6040 5D. Viditeľné nástroje a držiaky boli vybrané tak, aby zodpovedali prezentovaným detailom.
Päť osí. Viac možností.
Viac strán v jednej pasparte
Rotačné osi A a B menia polohu detailu vzhľadom na frézu. To uľahčuje prístup k povrchom, ktoré vyžadujú opätovné pripevnenie na rovný stôl.
Vreteno 2,2 kW
Vodné chladenie a uchytenie ER20 umožňujú výber nástroja na frézovanie, gravírovanie a vŕtanie.
Priestor pre prototypy
Kompaktný stĺpovitý dizajn bude dobre fungovať v modelárskom štúdiu, dielni a pri učení sa spracovať CNC.
Otočte detail, dosiahnite ďalej
Nastavte materiál v správnom uhle

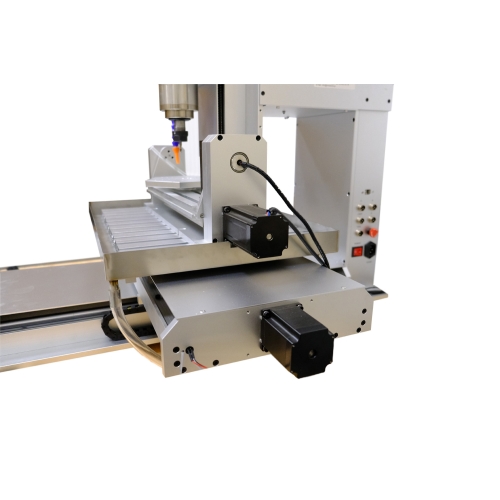

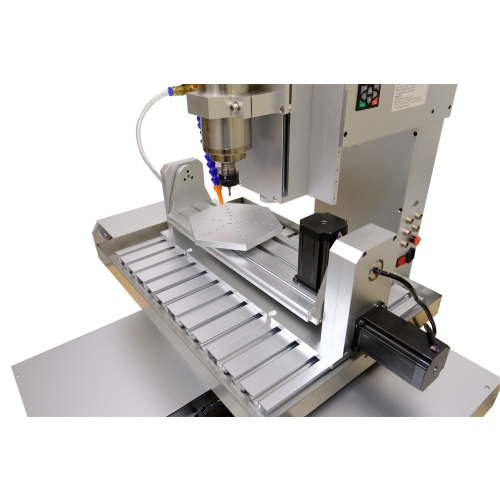

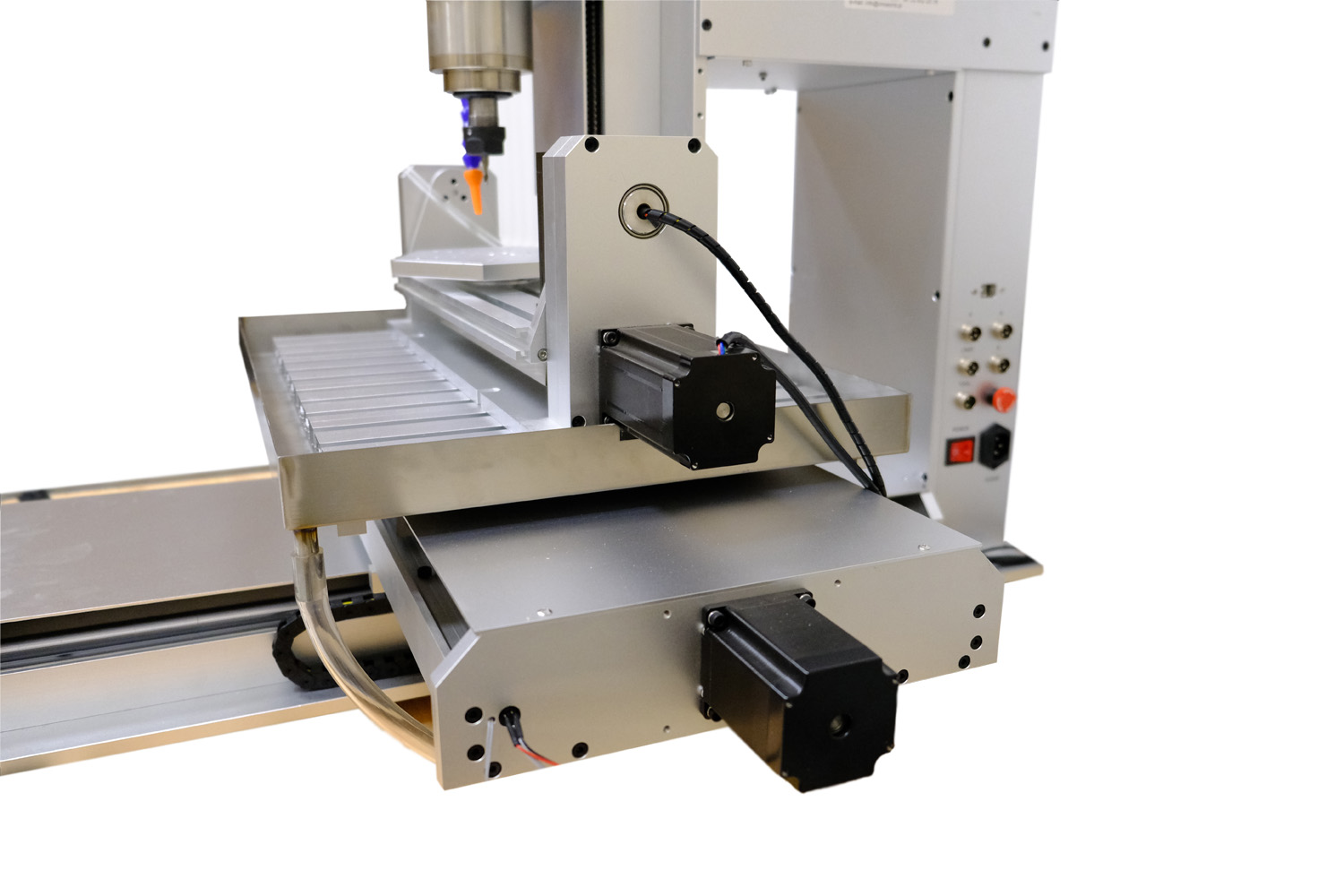

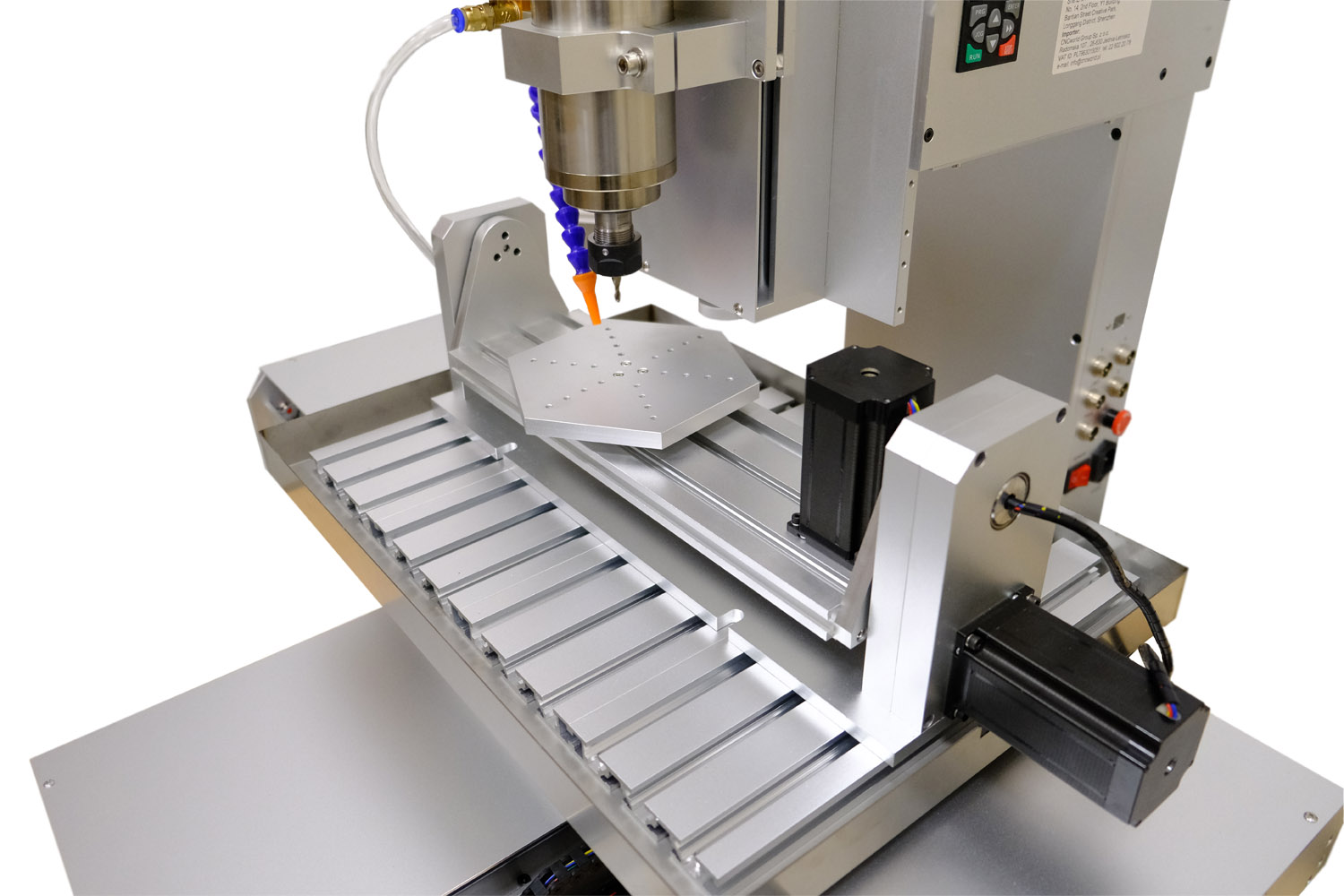

Stôl A/B umožňuje otáčať a nakláňať pripevnený predmet. To je užitočné pri spracovaní strán, naklonených plôch a trojrozmerných modelov.
Program obrábania musí zohľadňovať kinematiku stola. Pre viacosovú prevádzku potrebujete príslušný program CAM, postprocesor a správnu konfiguráciu Mach3.
Rozsah dostupný pre obrobok závisí od jeho tvaru, montáže, dĺžky nástroja a uhla stola. Pole XYZ neudáva maximálne rozmery obrobku v piatich osiach.
Tri pohľady na spracovanie
Krátke zábery ukazujú frézovanie materiálu a obsluhu naklápacieho a otočného stola.
Hliník pod frézou
Detailné zábery hrubovania hliníkových detailov.
8 sekúnd spracovaniaTabuľka A/B v akcii
Frézovanie priestorového detailu s nakloneným stolom.
8 sekúnd spracovaniaOd modelu k detailu
Frézovanie povrchu a detailov figúry.
8 sekúnd spracovaniaUkážkové materiály výrobcu pre 6040 5D. Efekt obrábania závisí od materiálu, nástroja, osadenia a pripraveného programu.
Sila v náradí. Chladenie v obehu.
Vreteno 2,2 kW s uchytením ER20
Zrýchlite až 24 000 ot./min. umožňuje prispôsobiť otáčky nástroju a materiálu. Puzdrá ER20 sa používajú na montáž fréz s vhodným priemerom stopky.

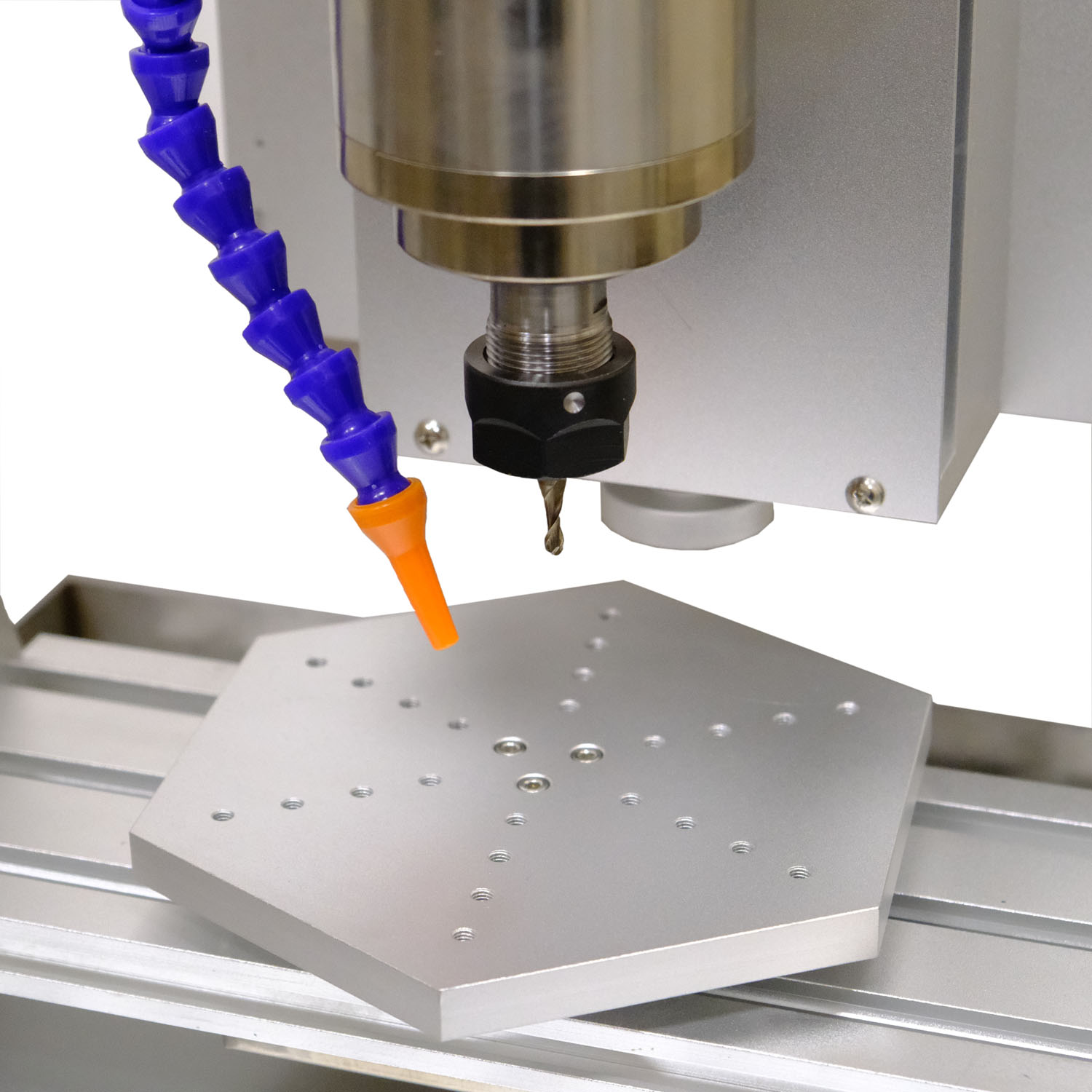

Vreteno je chladené vodou. Tryska na hlave umožňuje nasmerovať chladiacu kvapalinu do zóny obrábania - užitočné najmä pri práci s hliníkom.
Nápady, ktoré sa formujú
Drevo a plasty
Modely, reliéfy a prototypy z dreva, akrylu, PVC a starostlivo vybraných stavebných materiálov.
Neželezné kovy
Ľahké frézovanie a gravírovanie hliníka, mosadze a medi s vhodne zvolenými nástrojmi, posuvmi a chladením.
Workshop a vzdelávanie
Učenie sa programovania CNC, kontrola projektov a vytváranie malých prvkov a testovacích sérií.
Skutočné hobliny. Reálne príklady.
Fotografie práce a podrobnosti zverejnené výrobcom pre 6040 5D.

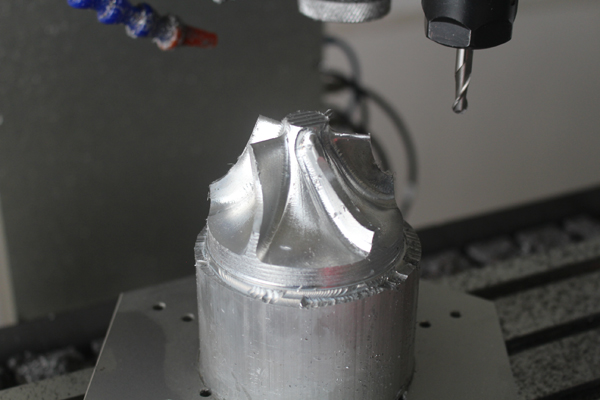

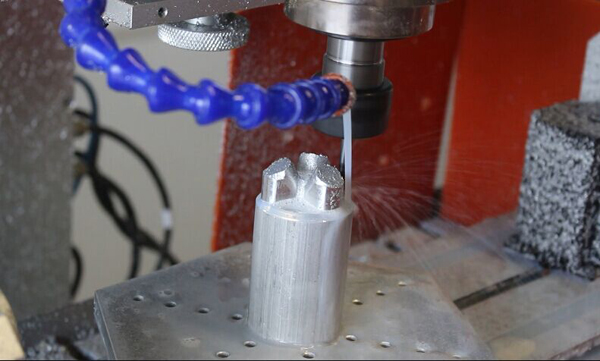

Príklad spracovania hliníkového detailu.
Priestorový detail pri frézovaní.

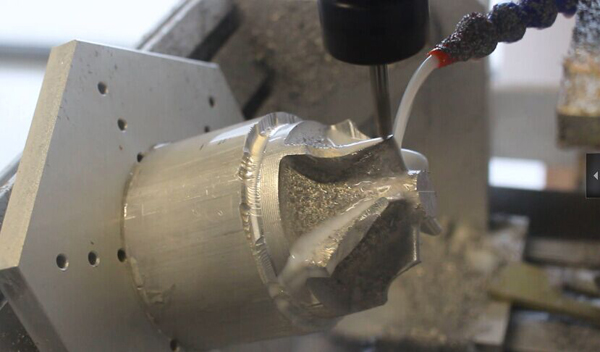

Príklad práce na naklonenom stole.

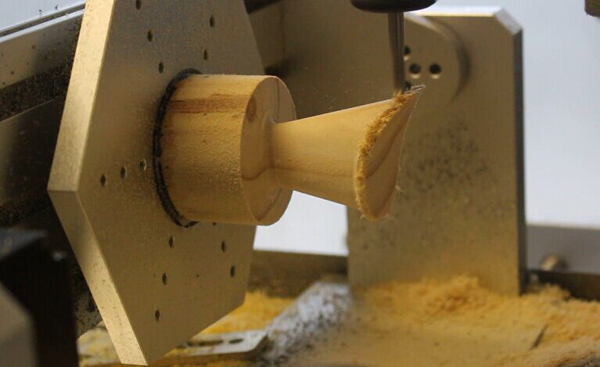

Frézovanie modelu z dreva.
Zdroj foto: ChinaCNCzone - 6040 5D. Ukážkové materiály; efekt obrábania závisí od materiálu, nástroja a prípravy programu.
Stabilný pohyb začína mechanikou
Guličkové skrutky a krížový stôl

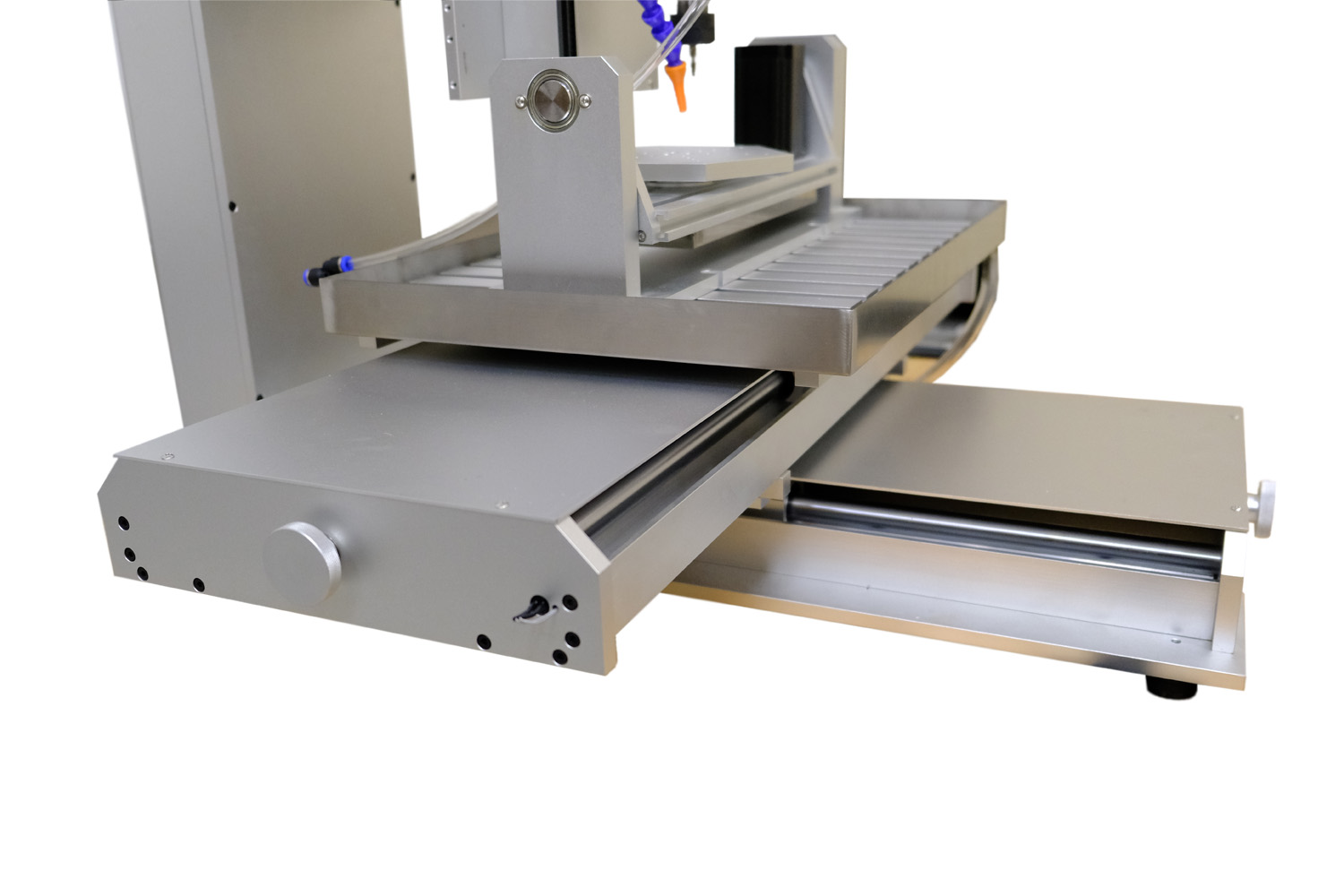

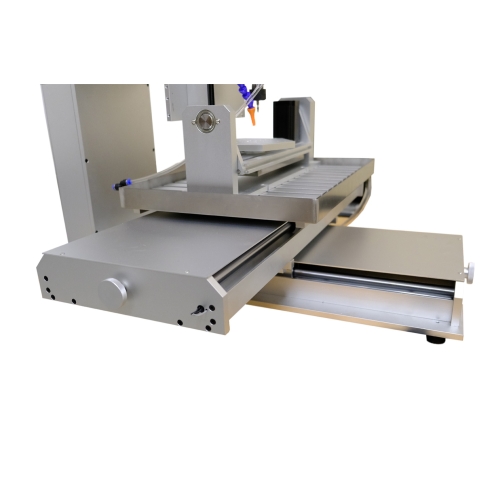

Lineárne osi používajú guľôčkové skrutky typu 1605 a vodidlá vyrobené z pochrómovaných valčekov. Pohyblivý stôl pracuje pod vertikálne umiestneným vretenom.
Viditeľné kryty na vodidlách obmedzujú priame usadzovanie triesok na pohyblivých prvkoch. Pravidelné čistenie a mazanie pomáha udržiavať hladký chod mechaniky.
Pripravte si stanicu a začnite projekt
Príslušenstvo na behanie
- Vreteno 2,2 kW a vstavaný riadiaci systém.
- Výklopno-otočný stôl pre prevádzku na osiach A a B.
- Upevňovacie svorky, kľúče a štartovacie frézy.
- Vodné čerpadlo, napájací kábel a kábel USB.
- Snímač výšky nástroja.
Samostatne si pripravte počítač a licenciu Mach3. Projekt by mal byť prevedený na kód G pomocou vhodného softvéru CAM.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Model | 6040 5D, vertikálne prevedenie |
| Počet náprav | 5: X, Y, Z a otočné A a B |
| Menovitá pracovná plocha XYZ | 400 × 600 × 150 mm |
| Skutočný rozsah obrábania XYZ | 375 × 535 × 150 mm |
| Výkon vretena | 2,2 kW |
| Otáčky vretena | Max. 24 000 ot./min. |
| Chladenie vretena | Voda |
| Upevnenie nástroja/priemer vretena | ER20 / 80 mm |
| Pohon osi XYZ | Guličkové skrutky typ 1605 |
| Sprievodcovia | Chrómované hriadele a lineárne ložiská; X a Y: Ø20 mm, Z: Ø16 mm |
| Deklarovaná presnosť polohovania | 0,02 mm |
| Maximálna rýchlosť posuvu | 4000 mm/min |
| Maximálne zaťaženie stola XY | 50 kg |
| Maximálne zaťaženie zostavy rotačnej nápravy | 15 kg |
| Pripojenie k počítaču | USB |
| Ovládací softvér | Mach3; licencia nie je zahrnutá |
| Napájanie | 230V AC |
| Rozmery stroja: výška × dĺžka × šírka. | 715 × 700 × 610 mm |
| Hmotnosť stroja | 103 kg |
0,02 mm je deklarovaná presnosť polohovania, nie zaručená tolerancia každého hotového detailu. Rýchlosť 4000 mm/min je maximálna hodnota; Pracovný posuv sa volí podľa materiálu, nástroja a hĺbky rezu. Zaťaženie XY stola a otočnej zostavy sú dva rôzne limity.
Pred spustením prvého programu
Čo robí päť osí?
Tri lineárne osi sú zodpovedné za polohovanie nástroja vzhľadom na materiál a dve rotačné osi menia polohu obrobku. To vám umožní spracovať detail z rôznych strán. Spôsob vedenia osi vyplýva z konfigurácie programu a riadenia.
Je pole 600 × 400 mm dostupné s otočným stolom?
600 × 400 mm je menovitá plocha modelu. Skutočný rozsah lineárnych osí je X 375, Y 535 a Z 150 mm. Po osadení stola A/B je priestor pre obrobok menší a závisí aj od uhla naklonenia a uchytenia.
Je súčasťou dodávky aj softvér?
Frézka pracuje s Mach3 až USB. Licencia ovládacieho programu a softvér na prípravu trate CAM musia byť poskytnuté samostatne. Pre viacosovú prevádzku potrebujete postprocesor kompatibilný so systémom tohto stroja.
Váš ďalší projekt môže mať viac rozmerov
Vyberte si 6040 5D pre modely, prototypy a obrábanie malých dielov. Potrebujete pomôcť s výberom? Kontaktujte CNCWorld.
