Fréza CNC 6040 Z-DQ 4D + Vodný systém + Príslušenstvo

Mtechnic

Dostupnosť: Dostupný

Odosielame do: 24 hodín

Prepravné náklady: od 0.00 €

Katalógové číslo: 10105

Kód výrobcu: F-6040-ZDQ

Skladové zásoby:

Kod EAN: 5907052590716

Stav produktu: Nový

Cena s DPH: 4 149.00 €

Cena bez DPH: 3 373.17 €

Žiadna zmena ceny produktu za posledných 30 dní

Pred kúpou produktu vyberte požadované možnosti.

Množstvo:

ks.

Pridať do košíka

pridať do úschovne

Otázka ohľadom produktu Odporučiť známemu Špecifikácie PDF

Popis produktu
Recenzia produktu (0)

Frézka CNC 6040 Z-DQ 4D - vreteno 2,2 kW, pole 600 × 400 × 105 mm

Frézovanie, gravírovanie a príprava detailov so správnym nástrojom, prípravkom a programom.

2,2 kW600 × 400 × 105 mmER20USBLopta 1605 C7

Premeňte svoj dizajn na hotový detail

Vyfrézujte kontúry, vrecká a vyryjte vlastné vzory. CNC stanica vám dáva voľnosť pri vytváraní dekorácií, prototypov a technických prvkov z materiálov určených pre stroj.

CNC 6040 Z-DQ 4D je CNC frézka s vretenom 2,2 kW a pracovnou oblasťou 600 × 400 × 105 mm. Umožňuje viesť nástroj po pripravených dráhach, vytvárať kontúry, otvory, vrecká, rytiny a reliéfy. Konštrukcia využíva hliníkový rám, lineárne vedenie a guľôčkové skrutky 1605 C7. Vreteno ER20 pracuje v rozsahu otáčok 300–24 000 za minútu a rozhranie ovládač-počítač je USB.

Môžete realizovať jednotlivé projekty a opakovať pripravené cesty v ďalších objednávkach. Vlastná frézka vám umožní rozšíriť vašu dielňu o mechanické frézovanie a personalizáciu.

Frézka CNC 6040 Z-DQ 4D - vreteno 2,2 kW, pole 600 × 400 × 105 mm

CNC frézovanie a príprava detailov

Najdôležitejšie výhody

Frézovanie a gravírovanie podľa vlastného návrhu

Vreteno má výkon 2,2 kW a rozsah otáčok 300–24 000 ot./min. Môžete prejsť od reklamných prvkov a dekorácií až po prototypy a diely na mieru.

Vedenie nástroja pozdĺž obrysu

Rám je vyrobený z hliníka 6063 a 6061. Vaša vlastná CNC stanica vám dáva slobodu pri vytváraní ďalších verzií detailov a opakovaní pripravených ciest.

Dizajn pod kontrolou

Ovládač komunikuje s počítačom cez USB a spolupracuje so Mach3. Získate možnosť vytvárať si vlastné CAD/CAM návrhy a opakovať rovnaké geometrie v nasledujúcich objednávkach.

Priestor pre detaily a dizajn

Pracovná oblasť je 600 × 400 × 105 mm. Je vhodný pre prototypy, dekorácie, dosky a krátke série vyrobené vo vlastnej dielni.

Ovládanie na dosah ruky

Ovládač kombinuje pripojenie pohonu a vretena a má tlačidlo núdzového zastavenia. Služba na pracovnej stanici poskytuje pohodlný prístup k riadeniu úloh a následným projektom.

Pohodlnejšie navádzanie nástroja

Sonda osi Z pomáha automaticky určiť nulovú polohu nástroja vzhľadom na materiál. Takéto vybavenie uľahčuje manipuláciu s následnými detailmi a organizáciu každodennej CNC práce.

Obsluha nástroja a spracovanie materiálu

Reliéf frézovania do dreva

Priehlbina v kovovej vzorke

Opakovateľné kontúry detailov

Nápady na aplikácie

Dekorácie a gravírovanie

Nápisy, ornamenty, reliéfy a individuálne projekty.

Prototypy

Modely a prvky na kontrolu geometrie vlastného návrhu.

Podrobnosti a krátke série

Obrysy, vrecká a diely vyrobené z pripraveného G kódu.

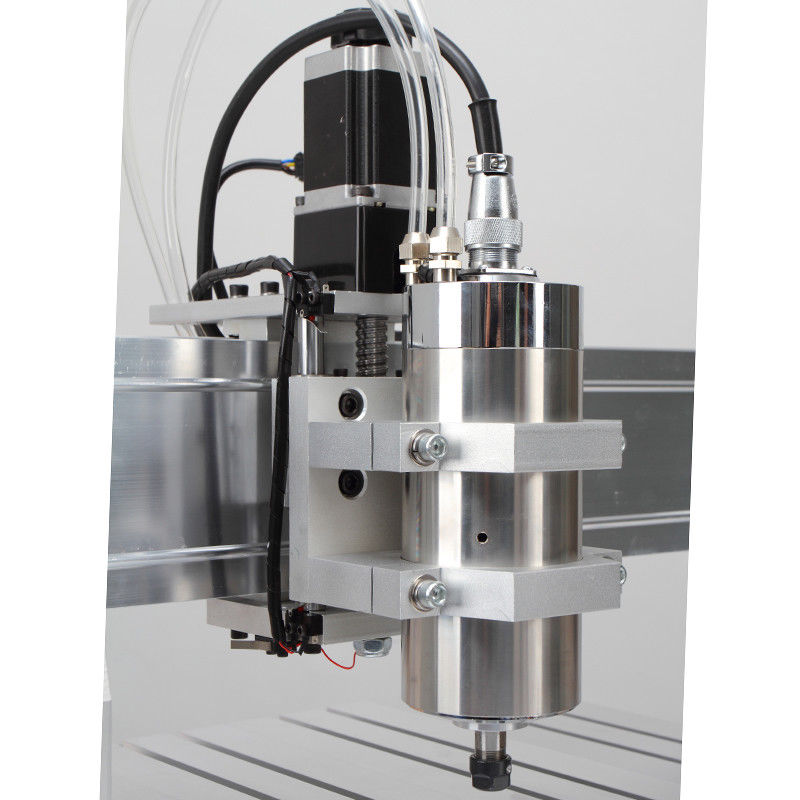

Vreteno a nástroj

2,2 kW, ER20, chladenie: voda

Vreteno má výkon 2,2 kW a rozsah otáčok 300–24 000 ot./min. Deklarovaná presnosť vretena je radiálne pod 0,03 mm a axiálne pod 0,01 mm. Nastavenie rýchlosti vretena vám dáva kontrolu nad prevádzkou nástroja. Stroj vedie frézu po pripravených dráhach, vytvára kontúry, vrecká a gravíruje.

Môžete prejsť od reklamných prvkov a dekorácií až po prototypy a diely na mieru.

Mechanika

Guľôčka 1605 C7 a lineárne vedenie

Rám je vyrobený z hliníka 6063 a 6061. Vedenie využíva chrómované hriadele a lineárne ložiská; priemery osi X/Y/Z sú 16/20/13 mm. Rám, skrutky a vodidlá spolupracujú pri pohybe osí. Táto štruktúra je základom pre frézovanie podľa návrhu.

Vaša vlastná CNC stanica vám dáva slobodu pri vytváraní ďalších verzií detailov a opakovaní pripravených ciest.

Ovládač a pripojenie

Mach3 - príprava kódu a parametrov

Ovládač komunikuje s počítačom cez USB a spolupracuje so Mach3. Ovládanie spája pripravený G kód s pohybom stroja. Komunikácia s ovládačom umožňuje zvládnuť úlohu pomocou vhodného softvéru.

Získate možnosť vytvárať si vlastné CAD/CAM návrhy a opakovať rovnaké geometrie v nasledujúcich objednávkach.

Priestor pre detaily a dizajn

Pracovná oblasť je 600 × 400 × 105 mm. Stôl je priechodný, takže môžete umiestniť dlhší predmet a presúvať ho po etapách. Pracovná plocha poskytuje priestor na vytváranie obrysov, vreciek a gravírovaných prvkov. Dostupný formát môžete použiť pre jednu položku alebo usporiadanie viacerých detailov.

Je vhodný pre prototypy, dekorácie, dosky a krátke série vyrobené vo vlastnej dielni.

Ovládanie na dosah ruky

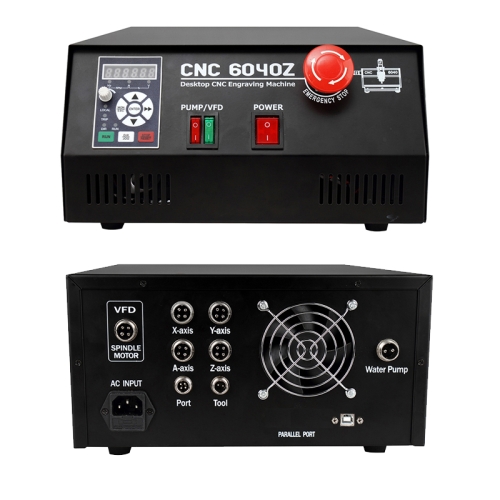

Ovládač kombinuje pripojenie pohonu a vretena a má tlačidlo núdzového zastavenia. Ovládač spája pripojenia a funkcie stroja potrebné pre danú úlohu. Tlačidlo núdzového zastavenia je súčasťou výbavy.

Služba na pracovnej stanici poskytuje pohodlný prístup k riadeniu úloh a následným projektom.

Sonda a koncové spínače

Automatická kontrola nastavenia základne Z

Sonda osi Z pomáha automaticky určiť nulovú polohu nástroja vzhľadom na materiál. Sonda osi Z pomáha určiť polohu nástroja vzhľadom na materiál. Koncové spínače pomáhajú ovládať rozsah pohybu nápravy.

Takéto vybavenie uľahčuje manipuláciu s následnými detailmi a organizáciu každodennej CNC práce.

Vodný systém

Chladenie vretena, nástroja a obrobku

V tejto konfigurácii je vreteno chladené vodou a uzavretý vodný systém tiež zabezpečuje chladenie frézy a obrobku. Vodný systém zabezpečuje chladenie nástroja a spracovávaného materiálu. Vodné chladenie vretena je ďalším prvkom tejto konfigurácie.

Ide o zariadenie na prácu s detailmi, kde je chladenie súčasťou procesu rezania.

Štvrtá os

Vrátane otočného nástavca

Priemer držiaka 80 mm, výška stredovej osi 65 mm. Rotácia umožňuje plánovať obrábanie valcového predmetu s príslušným programom a upnutím. Štvrtá os rozširuje možnosti práce s valcovými prvkami. Rotácia detailov umožňuje projekty, ktoré presahujú rámec jedného plochého povrchu.

Ide o atraktívny smer vo vývoji ponuky s ozdobnými prvkami, gravírovaním a spracovaním okolo objektu.

Materiály pre vaše projekty

Drevo a dosky

Drevo, MDF a príslušné kompozitné dosky - kontúry, vrecká, reliéfy a gravírovanie.

Plasty

Plexi / akryl a PVC - frézovanie.

Vybrané kovy a ďalšie materiály

Hliník - spracovanie.
Sadra.

Softvér a ovládanie

G kód a správna konfigurácia ovládania

Riadenie prepája pripravený projekt s obsluhou zariadenia a parametrami úlohy.

Vlastné súbory umožňujú realizovať jednotlivé projekty, pripraviť následné verzie detailu a vrátiť sa k vybranej geometrii pre následné zákazky.
